Handleiding voor installatie en gebruik van de GUARD luchtgordijn
.
Ring
www.termico.be

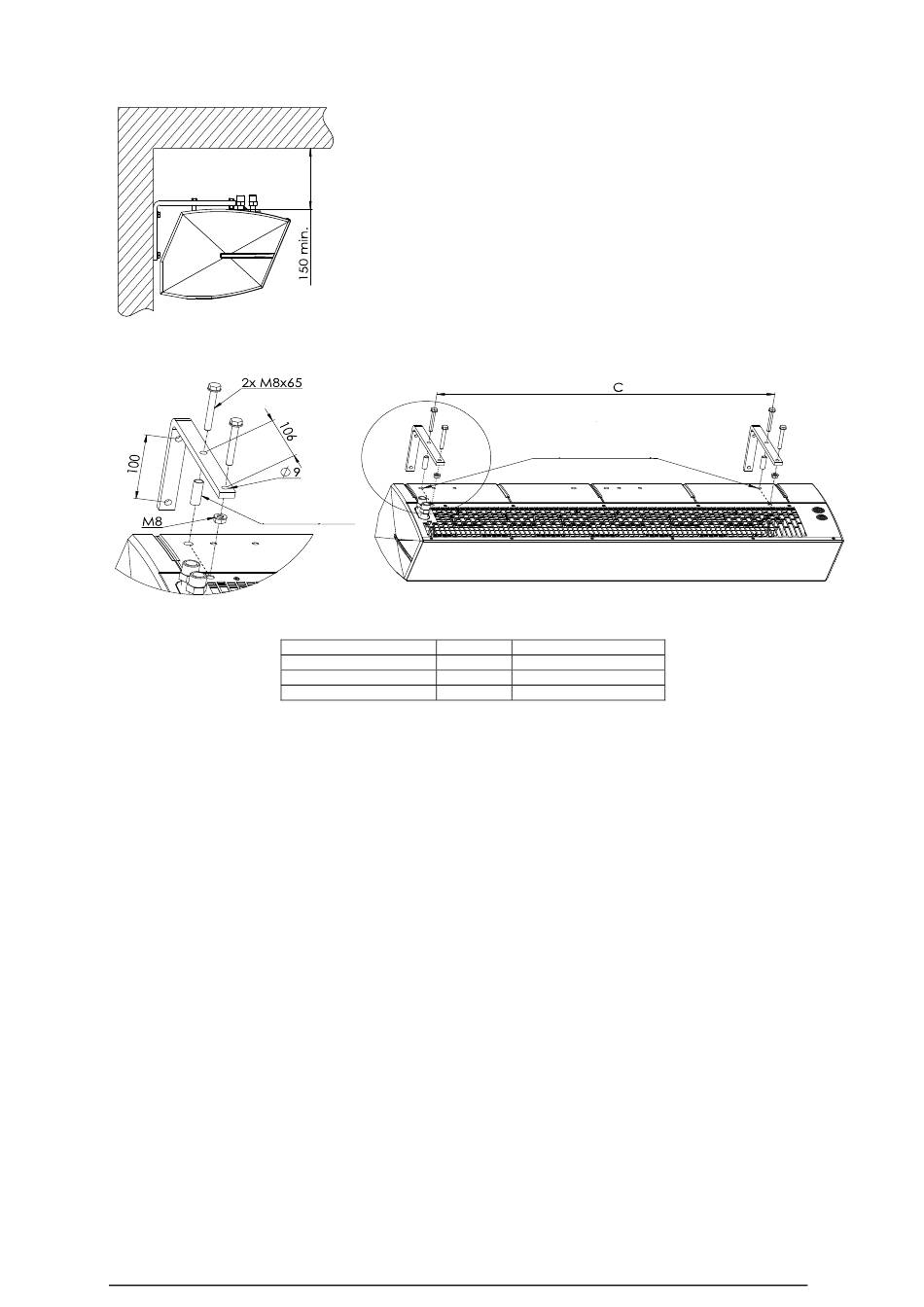

Wandinstallatie met horizontale steunen
Het gordijn kan horizontaal aan de muur worden bevestigd met 2 steunbeugels
aan het horizontale systeem. In de beugels zitten gaten van Ø9mm voor de M8-
schroeven. Boor in de EPP-behuizing gaten van Ø 12-13 mm voor de bestaande
gaten in het stalen inlaatrooster. De exacte locatie wordt aangegeven door de
speciale labels op de EPP-behuizing en de onderstaande afbeelding. Steek
vervolgens de afstandsstukken in de gaten en zet de beugels vast. Schroef de
resterende schroeven in de moeren onder het stalen inlaatrooster zodat beide
hendels zich in hetzelfde vlak bevinden. De moeren onder de handgrepen worden
gebruikt om te voorkomen dat de schroeven losschroeven.
Breedte van het gordijn
C(mm)
100
857
150
1295
200
1712
Doorboring van gaten van 12 à 13mm
Aantal steunen
2
2
2
6
