Handleiding voor installatie en gebruik van de GUARD luchtgordijn
Aansluiting luchtgordijn GUARD het BMS communicatiemodule
● De BMS module voor luchtgordijn GUARD maakt een bewaakte werking mogelijk van het luchtgordijn (Alarm / Storing signaal) en
het in- / uitschakelen van luchtgordijn.
● Dankzij het gebruik van digitale signalen 0/1 (Potentiaalvrij contact), kan de BMS Module samenwerken met de protocollen van
het bovenliggende BMS systeem.

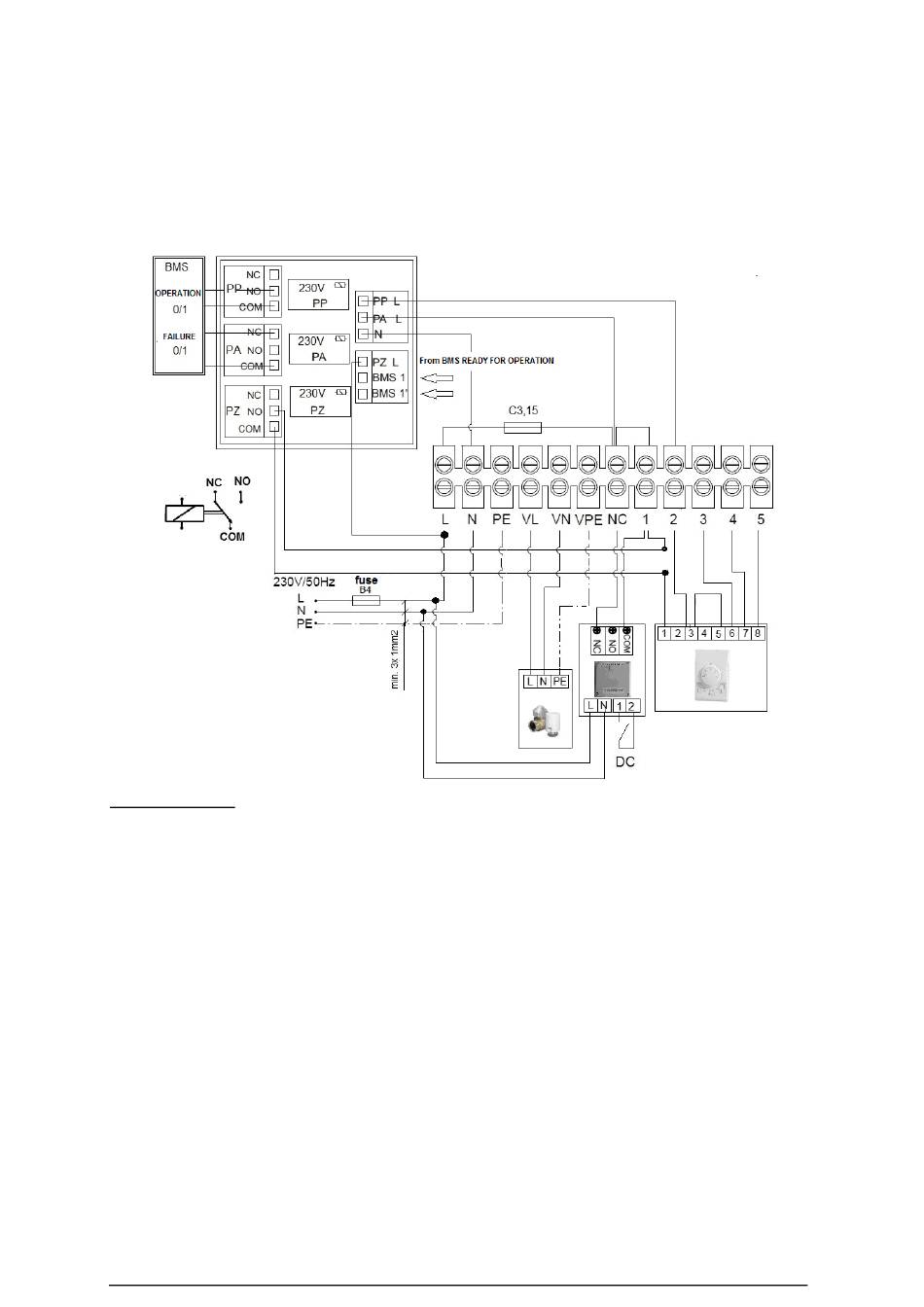

8.6 Schakelschema voor het verbinden luchtgordijn GUARD 100-150-200 W de module BMS
SIGNALEN VAN BMS
PZ "KLAAR VOOR WERKING "
● digitaal signaal "1" van de master BMS (potentiaalvrij contact gesloten) - luchtgordijn klaar voor werking
● digitaal signaal "0" (van de master BMS systeem drijven contact open) - luchtgordijn is uitgeschakeld
signalen naar BMS - het bewaken van de luchtgordijn werking(LET OP - aan / uit-schakelaar op de COMFORT-paneel in de
ON-stand, "KLAAR VOOR GEBRUIK" signaal wordt geactiveerd)
PP "GEBRUIK"
● digitaal signaal "1" (potentiaal contact gesloten) - informatie over de werking van het luchtgordijn - de magneetschakelaar op - de
deur open
● digitaal signaal "0" (potentiaal contact geopend) - magneetschakelaar uit - deur gesloten
● Wanneer er geen magneetschakelaar wordt gebruikt -volgt na signaal"Klaar voor werking" dan werkt het luchtgordijn met
thermostaat continu - digitaal signaal "1" (potentiaalvrij contact gesloten)
● Wanneer het luchtgordijn is uitgeschakeld via thermostaat - digitaal signaal "0" (potentiaal contact open)
PA "ALARM / STORING"
● Bij goede werking van het luchtgordijn goed - digitaal signaal "0" (potentiaal contact open)
● Na het activeren van de zekering C3,15 - digitaal signaal "1" - Storing Luchtgordijn (potentiaal contact gesloten )
