Handleiding voor installatie en gebruik van de GUARD luchtgordijn
7. DEURSTOP
De GUARD (DC) deurschakelaar is een aanvullend element voor het activeren / deactiveren van het gordijn, afhankelijk van de
opening van de deur. Het is ontworpen voor installatie binnenshuis. Het omvat:
•
Relaiskast - Reed-relaiskaart
•
Reed relay - Versterking voor hermetische magnetische schakelaar op deur, bestaande uit een beweegbaar en
vast element

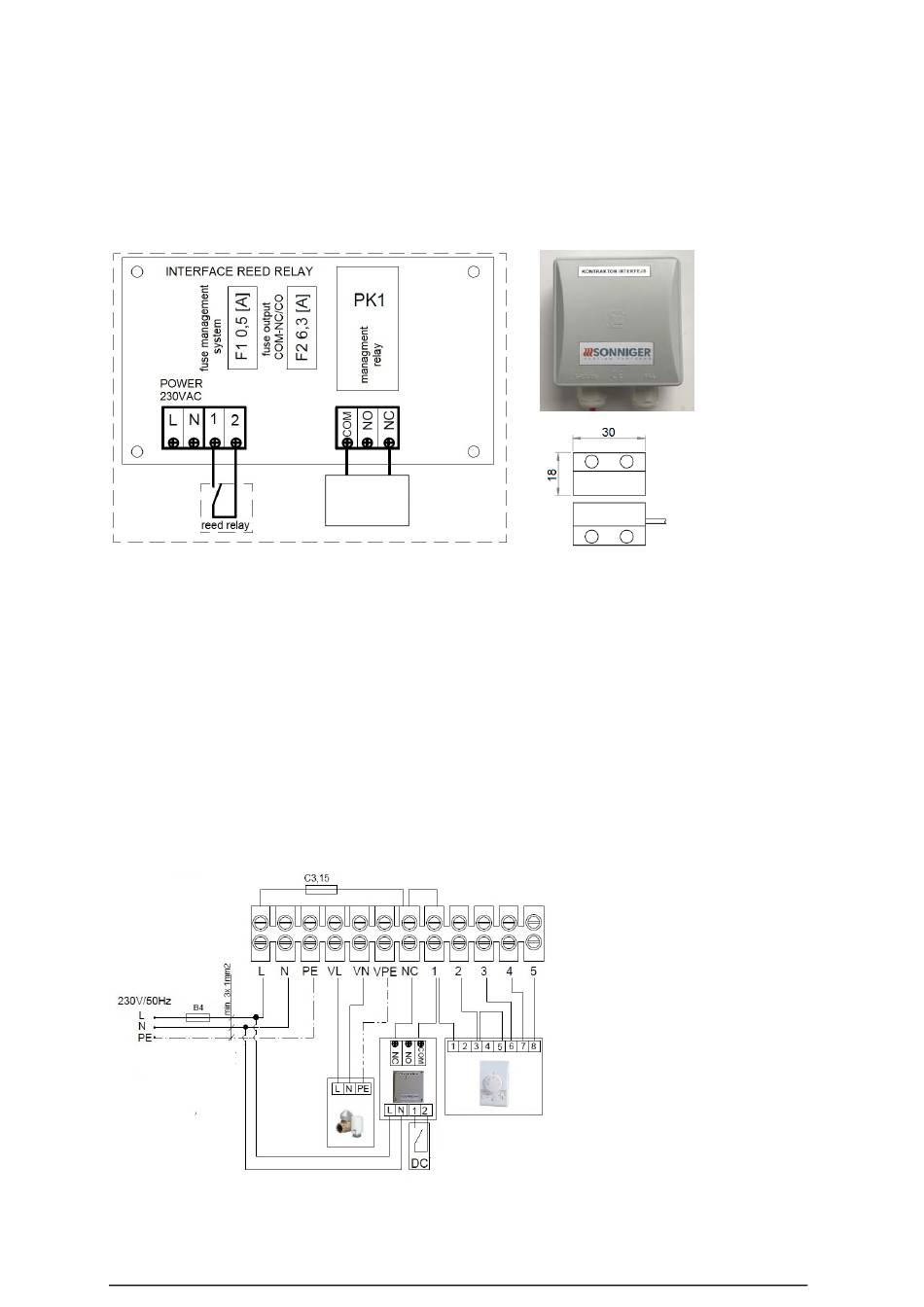

Diagram van de relaiskast - relaisinterface Reed
Parameters van de Reed relaiskast
•
Voeding 230V / 50Hz
•
Inductief lastrelaiscontact 5 (A)
•
NC Magnetisch sensorcircuit NC
•
IP66
Verwijder bij het installeren van de GUARD deurschakelaar de in de fabriek gemaakte brug:
•
NC-1 voor de GUARD W luchtgordijn (Gordijn met waterwisselaar) / GUARD C (Gordijn zonder wisselaar)
•
NC-COM voor de GUARD E luchtgordijn (Gordijn met elektrische weerstand)
8. ELEKTRISCHE AANSLUITINGSSCHEMA'S
Het elektrische netwerk waarop het gordijn wordt aangesloten, moet bescherming bieden tegen oververhitting en kortsluiting. Het is
noodzakelijk om het luchtgordijn te beschermen door het te aarden. De elektrische installatie en de aansluiting van het luchtgordijn
moet voldoen aan de codes en bouwvoorschriften. De elektrische aansluiting moet worden gemaakt door een gekwalificeerd
persoon die de bovenstaande instructies kent. De ventilatormotor heeft standaard interne thermische bescherming om de motor
tegen oververhitting te beschermen. De set omvat het netsnoer of de hoofdschakelaar niet.
8.1 Schema van de aansluiting van een GUARD 100-150-200 W luchtgordijn (met waterwisselaar) en C
(zonder) op het COMFORT-paneel
•
Voeding 230V / 50Hz; Veiligheidssysteem B4; Stroomkabelsectie min. 3 x 1 mm
•
COMFORT-paneel - Ventilatorregeling met 3 snelheden en thermostaat, (OMY 5x 1.0mm)
•
Bedieningsventiel - elektrische bediening 230V / 50Hz (OMY 2 x 0,75 mm - TS Lite SONNIGER).
www.termico.be
Verbinding
naar GUARD
luchtgordijn
Afmetingen van
de relais Reed
9
