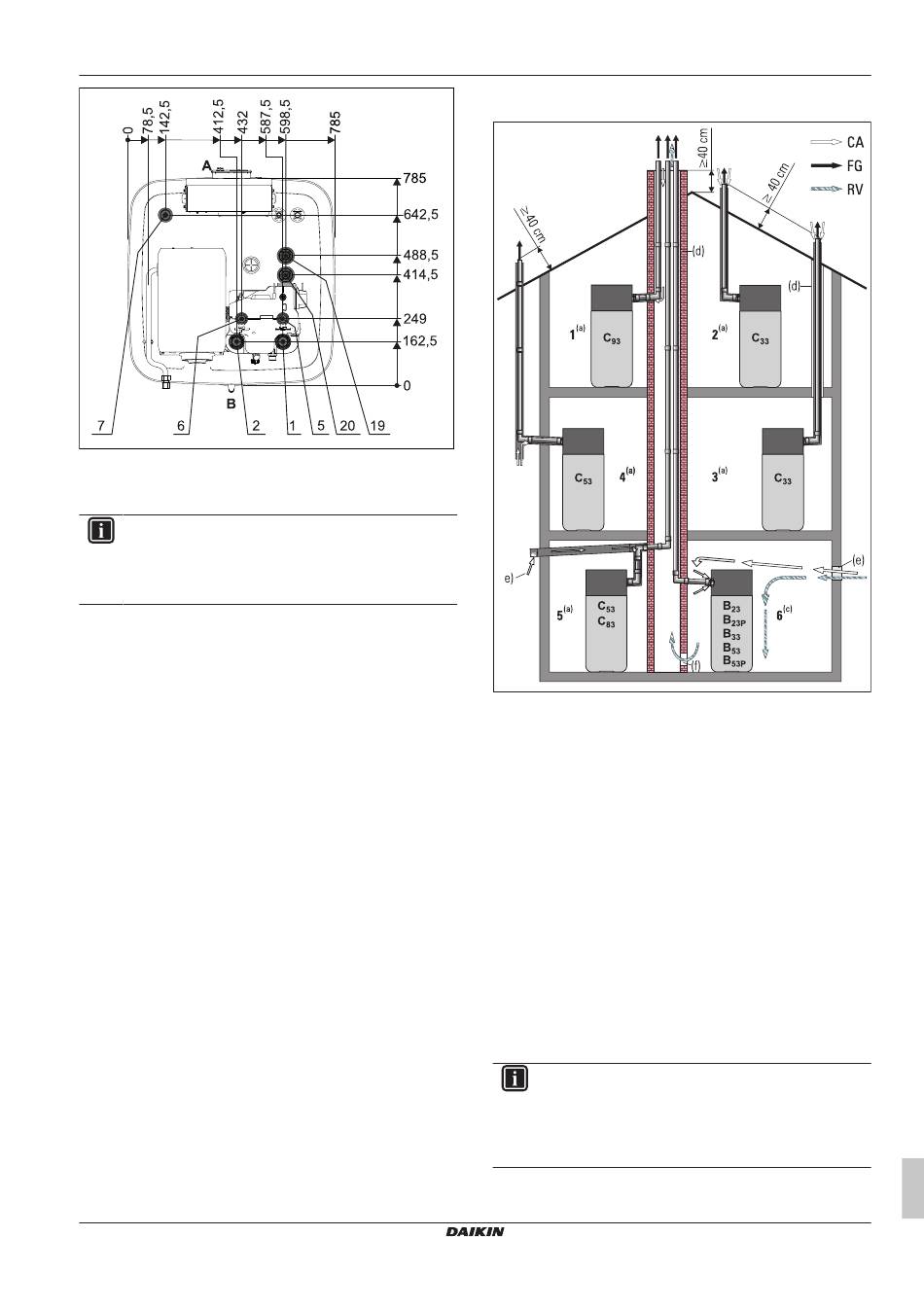

Afb. 4-6
Aansluitmaten GCU compact 5xx (bovenaanzicht)
Legenda met positienummers zie
A
Voorkant
B
Achterkant
INFORMATIE
Wij adviseren ter voorkoming van de veel afkoelverliezen
de montage van zwaartekrachtremmen SKB of het aan-
brengen van een sifon (aansluitleiding direct naar bene-
dene leiden) aan de drinkwateraansluitingen.
Gas Combi Unit
Op de vloer geplaatste HR-gasketel met geïntegreerde boiler
008.1543899_02 – 04/2019 – NL
4.2
Tab. 3-1
Afb. 4-7
De GCU compact zijn principieel voor de van de omgevingslucht
onafhankelijke werking geconstrueerd. Ze zijn standaard voorzien
van een concentrische gasafvoer-/luchttoevoeraansluiting
DN 60/100.
Met de bouwset SET GCU1 kan de aansluiting voor rookgas en toe-
voerlucht flexibel voor de aansluitrichtingen naar achteren of naar
boven uitgelijnd en naar DN 80/125 uitgebreid worden.
4
Montage en installatie
Plaatsingsmogelijkheden
Plaatsingsvarianten voor de GCU compact
1-6
Plaatsingsvarianten (beschrijving zie
Hfst.
4.2.3)
CA
Toevoerlucht (verbrandingslucht)
FG
Rookgassen
RV
Ventilatie van achteren
a
Plaatsingsvariant voor van de omgevingslucht onafhankelij-
ke werking (rookgas/toevoerlucht concentrisch)
b
Plaatsingsvariant voor beperkt van de omgevingslucht on-
afhankelijke werking (rookgas/toevoerlucht gescheiden)
c
Plaatsingsvariant voor van de omgevingslucht afhankelijk
werking
d
In lengte geventileerde schacht met een brandweerstands-
duur van 90 min (bij woonhuizen met een kleine hoogte
30 min). Voor de brandweerstandsduur dienen de verorde-
ningen nageleefd te worden die specifiek zijn voor het land!
e
Ventilatieopening (1×150 cm
f
Opening voor ventilatie achter (150 cm
INFORMATIE
Door resonantie in het rookgassysteem kan in sommige
gevallen het geluid bij de uitmonding van de rookgasleiding
worden versterkt. Het geluidsvolume kan door het gebruik
van een geluidsdemper (DN 80: E8 MSD resp. DN 110:
E11 MSD) effectief worden gereduceerd.
Installatie- en gebruikshandleiding
Hfst. 4.2.1
t/m
2
of 2×75 cm²)
2
)
17
