6
Regeling en elektronische componenten
6.3.1
Thermometer van de
aanvoertemperatuur / retourthermometer
en druksensor vervangen
GEVAAR: RISICO OM ZICH TE VERBRANDEN
Gevaar voor brandwonden door verwarmingswater.
Sensoren staan rechtstreeks in verbinding met het verwar-
mingswater onder druk.
▪ Vóór het verwijderen van de sensoren de kogelkramen
aan de ketelaanvoer- en retour sluiten en de druk van de
KFE-kraan halen.
WAARSCHUWING
Verkeerde functie van de veiligheids- en regelfuncties bij
toepassing van niet goedgekeurde temperatuursensoren.
▪ Vervangende onderdelen moeten voldoen aan de door
de fabrikant vastgelegde technische eisen. Dit is bijvoor-
beeld het geval bij originele vervangende onderdelen.
1
Afdekkap afnemen (zie
Hfst.
2
Bovenste bekleding van de verwarmingscel demonteren (zie
Hfst.
4.8.3).
3
Stekker aan de te vervangen sensor losnemen
4
Te vervangen sensor met een muilsleutel SW 15 losdraaien.
5
Nieuwe sensor indraaien en kabel met stekker insteken.
▪ De stekkers zijn vormgecodeerd. Stekker niet te hardhandig in-
steken!
▪
Voorgeschreven aanhaalmoment in acht nemen (zie
Hfst.
12.3).
6.3.2
Interne mengersensor voor
verwarmingsondersteuning vervangen
De interne mengersensor t
voor de verwarmingsondersteunings-
V2
functie "ISM" is onder de warmte-isolatie van de hydraulische ver-
mogenscomponenten gemonteerd.
1
Afdekkap afnemen (zie
Hfst.
2
Warmte-isolatie demonteren (zie
3
Frontdeksel van regelinghuis openen (zie
ker lostrekken van aansluiting J8 en sensorkabel losnemen van
klem.
4
Inwendige mengklepsensor t
trekken
(Afb.
6-4, pos. 1).
5
Nieuwe inwendige mengklepsensor in de dompelhuls steken en
met de rubberen stop in de positie fixeren. Kabel doorvoeren in
de behuizing van de regelaar, bevestigen in de klemmen 5 en 6
van de printplaatstekker J8 en de stekker op zijn plaats steken.
▪ De stekkers zijn vormgecodeerd. Stekker niet te hardhandig in-
steken!
▪
Voorgeschreven aanhaalmoment in acht nemen (zie
Hfst.
12.3)
Installatie- en gebruikshandleiding
44
4.4.3).
(Afb.
6-3, pos. 2).
4.4.3).
Hfst.
4.4.3).
hfst. Hfst.
4.7.1). Stek-
aan de kabel uit de dompelhuls
V2

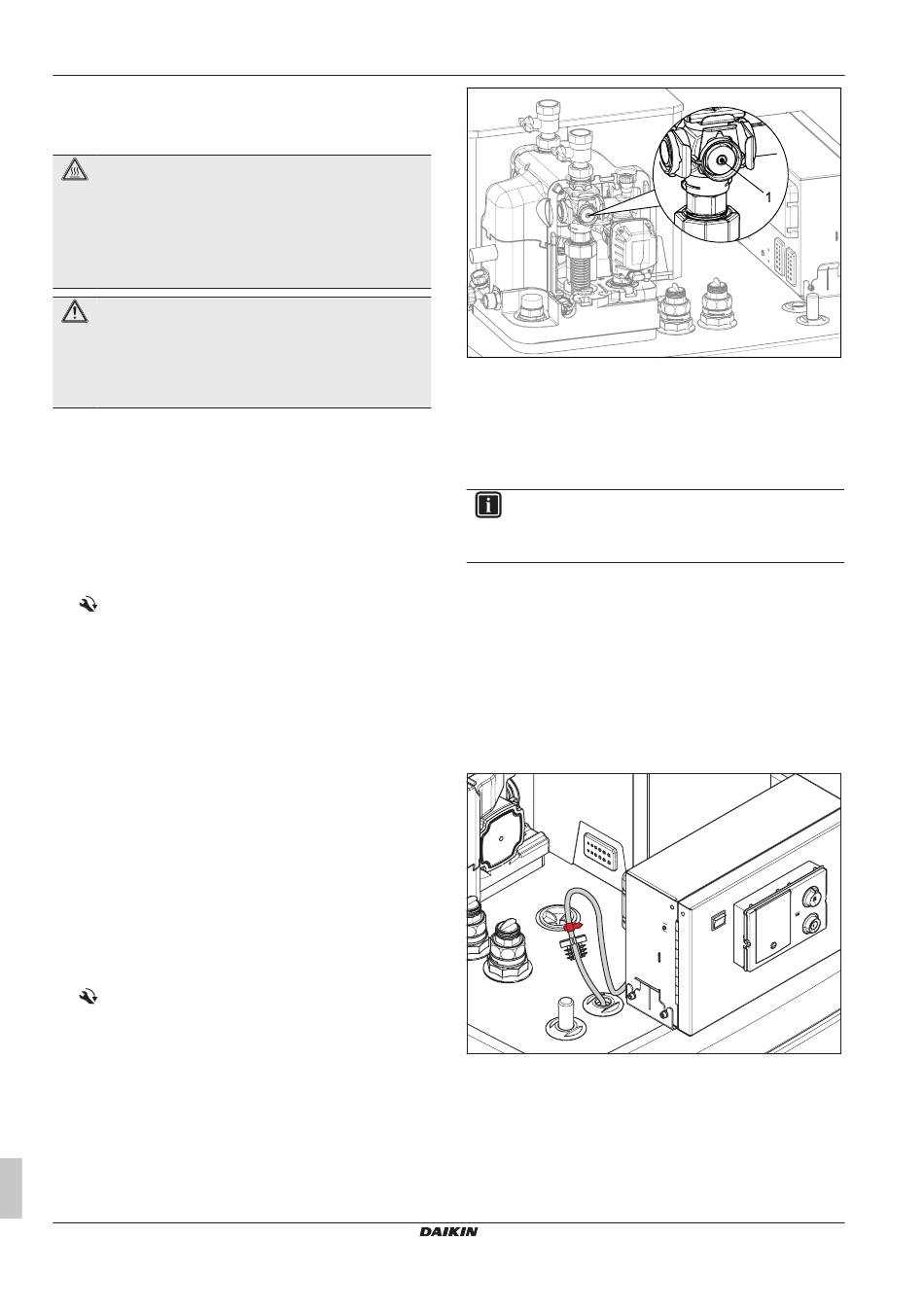

Afb. 6-4
Internen mengersensor vervangen
1
Sensor dompelhuls voor inwendige mengklepsensor t
6.3.3
Boilertemperatuursensor vervangen
De boilertemperatuursensor is direct op de aansluitklemmen 9 en 10
van de 12-polige sensorstekker J8 op het schakelpaneel van de ke-
tel vastgezet (zie
Hfst.
12.6).
INFORMATIE
Voor meer informatie over de montage van de boilertem-
peratuursensor zie: Montagehandleiding "Boilertempera-
tuursensor".
1
Schakelpaneel van de ketel openen en stekker J8 van de scha-
kelprintplaat losnemen (zie
Hfst.
2
Senser uit de sensordompelhuls aan de boiler trekker.
3
Drukveer op de nieuwe sensor ombuigen en nieuwe sensor in
de sensordompelhuls schuiven. Voor boilers is de insteekdiepte
met de kleur van het boilertype gemarkeerd.
4
Sensorkabel op de stekker van de aansluitkleppen 9 en 10 van
de 12-polige sensorstekker J8 aansluiten.
5
Stekker op de printplaat van het schakelpaneel steken en scha-
kelpaneel van de ketel sluiten. Let op voldoende trekontlasting
van de sensorkabel.
Afb. 6-5
Boilertemperatuursensor vervangen
Op de vloer geplaatste HR-gasketel met geïntegreerde boiler
V2
4.7.1).
Gas Combi Unit
008.1543899_02 – 04/2019 – NL
