9
Inspectie en onderhoud

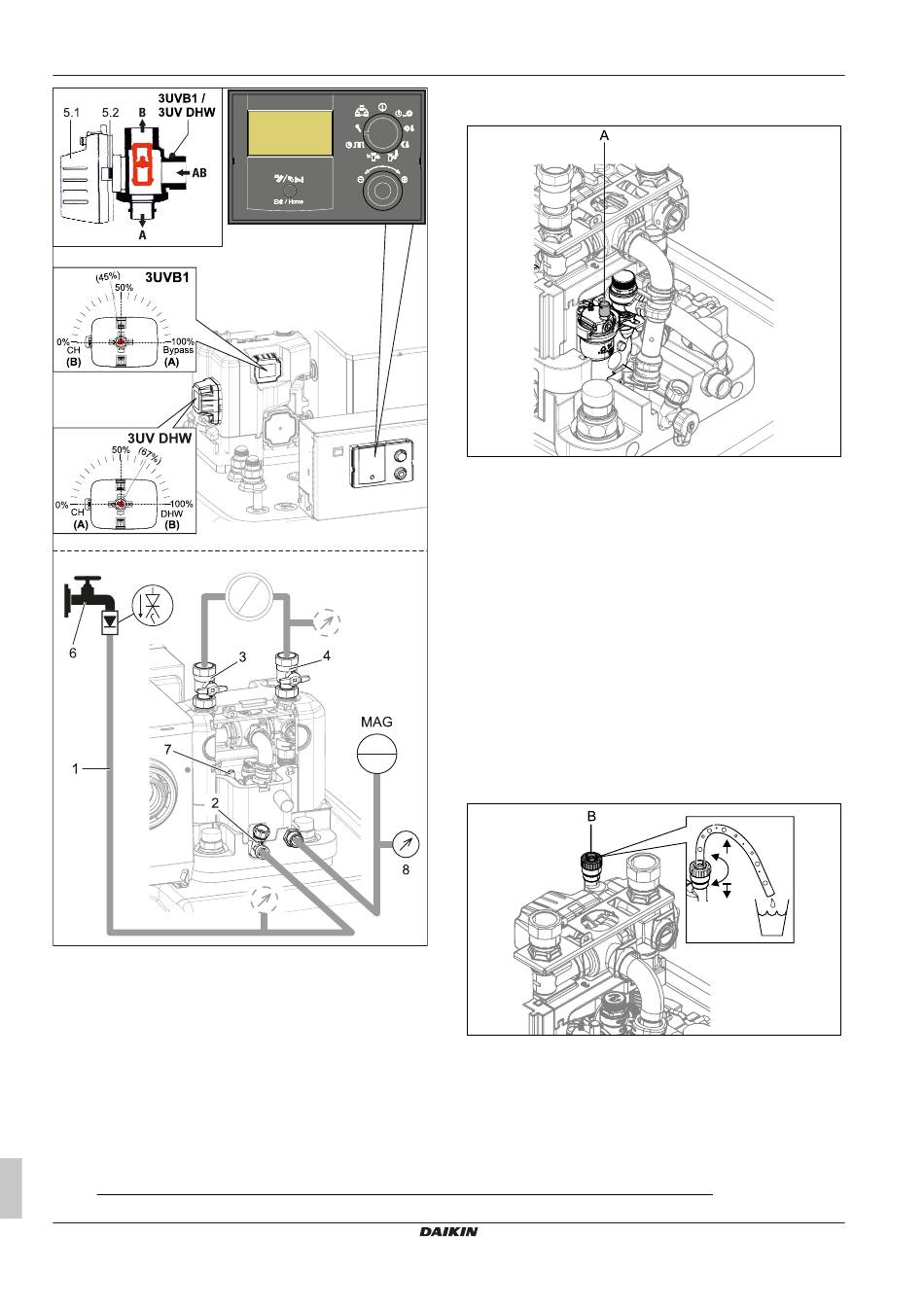

Afb. 9-7
Verwarmings- en boilercircuit vullen (weergegeven aan
de GCU compact 5xx)
1
Vulslang met retourblokkering (en manometer
2
KFE-kraan
3
Kogelkraan verwarming - aanvoer
4
Kogelkraan verwarming - retour
5.1
Klepaandrijving
5.2
Ontgrendelingstoets van de aandrijfblokkering
6
Waterkraan
7
Automatische ontluchter
8
Manometer
3UV DHW
3‑weg-verdeelklep
3UVB1
3‑weg-mengklep
1
Vulslang
(Afb.
9-7, pos. 1) met keerklep en een externe mano-
(20)
meter
(in het gebouw) op de KFE-kraan
aansluiten en met een slangklem tegen wegglijden beveiligen.
(20)
voor zover deze niet al in het verwarmingssysteem is geïnstalleerd
Installatie- en gebruikshandleiding
60
2
Afb. 9-8
3
4
5
6
7
8
9
9.2.7
1
(20)
)
Afb. 9-9
2
3
(Afb.
9-7, pos. 2)
Controleer, of de kap van de automatische ontluchter
pos. A) geopend is.
Ontluchterkap losnemen
A
Kap van de automatische ontluchter
Waterkraan
(Afb.
9-7, pos. 6) van de toevoerleiding openen.
KFE-kraan
(Afb.
9-7, pos. 2) openen en manometer
pos. 8) in de gaten houden.
Installatie met water vullen tot aan de manometer de streefdruk
van de installatie (installatiehoogte + 2 m is bereikt, hierbij
komt 1 m waterkolom overeen met 0,1 bar). De overdrukklep
mag niet geactiveerd worden!
KFE-kraan
(Afb.
9-7, pos. 2) sluiten.
Hydraulisch blok ontluchten (zie
Waterkraan
(Afb.
9-7, pos. 6) van de toevoerleiding sluiten.
Vulslang
(Afb.
9-7, pos. 1) met terugstroombeveiliging van de
KFE-kraan
(Afb.
9-7, pos. 2) scheiden.
Hydraulisch blok ontluchten
Controleer, of de kap van de automatische ontluchter
pos. A) geopend is.
Ontluchtingsslang aansluiten
B
Handmatige ontluchtingsklep
Voorzie de handmatige ontluchtingsklep
een slang en leid de slang weg van het apparaat. Open het ven-
tiel, tot er water naar buiten komt.
Voeding van de GCU compact inschakelen.
Op de vloer geplaatste HR-gasketel met geïntegreerde boiler
(Afb.
9-8,
(Afb.
9-7,
Hfst.
9.2.7).
(Afb.
9-8,
(Afb.
9-9, pos. B) van
Gas Combi Unit
008.1543899_02 – 04/2019 – NL
