Montage en installatie

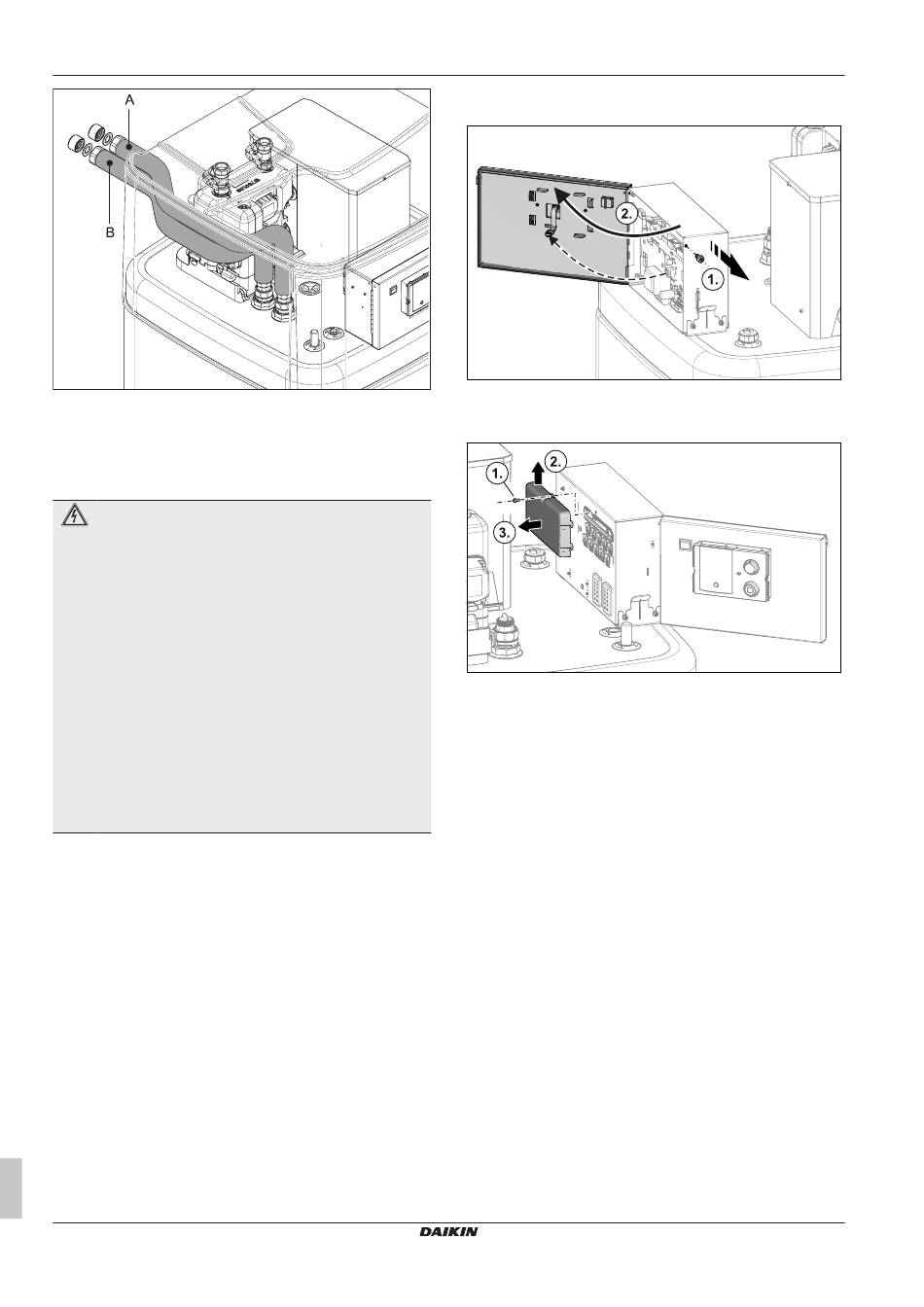

Afb. 4-27
P-aansluitset voor Biv-apparaten van type (afbeelding
als voorbeeld voor GCU compact 5xx Biv)
A
Aansluiting voor toevoer (rood)
B
Aansluiting voor retour (blauw)
4.7
Elektrische aansluiting
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
Stroomgeleidende onderdelen kunnen bij aanraking tot
een elektrische schok leiden en zo levensgevaarlijk letsel
en brandwonden veroorzaken.
▪ Voor werkzaamheden aan onder stroom staande onder-
delen alle stroomcircuits van de installatie van de voe-
ding scheiden (externe hoofdschakelaar uitschakelen,
zekering scheiden) en tegen onbedoeld opnieuw inscha-
kelen beveiligen.
▪ Opnieuw aansluiten op de elektriciteit en werkzaamhe-
den aan elektrische onderdelen mag alleen door elek-
trotechnisch deskundig personeel met inachtneming
van de van toepassing zijnde normen en richtlijnen en
van de instructies van het energiebedrijf en de aanwij-
zingen in deze handleiding.
▪ Voer nooit constructieve wijzigingen aan stekkers of an-
dere elektrotechnische onderdelen uit.
▪ Afdekkingen en onderhoudskleppen na afloop van de
werkzaamheden onmiddellijk weer monteren.
Alle elektronische regel- en veiligheidsvoorzieningen van de
GCU compact zijn bedrijfsgereed aangesloten en gekeurd. Onbe-
voegde ingrepen in de elektrische installatie zijn gevaarlijk en niet
toegestaan. In dat geval is de gebruiker zelf aansprakelijk voor even-
tuele schade.
Voeding, buitentemperatuursensor en andere optionele toepassin-
gen (bijv. circulatiepomp) moeten nog op het schakelpaneel van de
ketel aangesloten worden.
4.7.1
Regelhuis openen en elektrische
aansluitingen maken
1
Voedingspanning controleren (~230 V, 50 Hz).
2
Voedingsschakelaar op het schakelpaneel van de GCU compact
op "UIT" zetten.
3
Betreffende zekeringenautomaat aan de verdeeldoos van de
huisinstallatie uitschakelen.
4
Afdekkap afnemen (zie
Hfst.
Installatie- en gebruikshandleiding
30
4.4.3).
5
Verwijder de borgschroef rechtsboven aan het schakelpaneel
van de ketel
(Afb.
4-28).
Afb. 4-28
Borgbout verwijderen
6
Demonteer de kabelafdekking van de achterzijde van de behui-
zing van de regelaar
(Afb.
4-29).
Afb. 4-29
Kabelafdekking verwijderen
7
Let er bij het inkorten of leggen van aan te sluiten kabels op, dat
de aansluiting spanningsvrij mogelijk is.
Op de vloer geplaatste HR-gasketel met geïntegreerde boiler
Gas Combi Unit
008.1543899_02 – 04/2019 – NL
