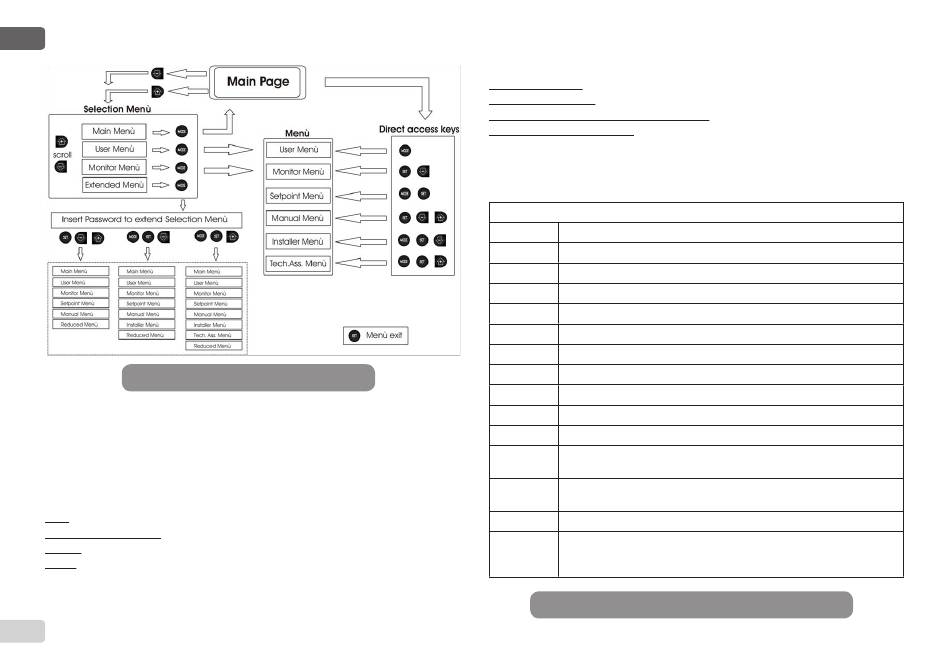

Kuva 14: Valikoiden avauskaavio
6.3 - Valikkosivujen rakenne
Kun järjestelmä käynnistetään, näytölle avautuu joitakin esittelysivuja,
jotka sisältävät laitteen nimen ja logon. Tämän jälkeen avautuu
päävalikko. Valikon nimi ilmaantuu aina näytön yläosaan.
Pääsivulle ilmaantuvat aina:
Tila: toimintatila (esim. valmiustila, go, virhe, tulojen toiminnot)
Moottorin kierrokset: arvo [rpm]
Paine: arvo [bar] tai [psi] asetetusta mittayksiköstä riippuen
Teho: laitteen tehonkulutus [kW]
359
Tapauksesta riippuen näytölle saattaa ilmaantua seuraavia tietoja:
Virheilmoitukset
Varoitusilmoitukset
Tuloihin kytkettyjen toimintojen ilmoitus
Aihekohtaiset kuvakkeete
Virhetilat annetaan taulukossa 2, s. 354. Muut ilmoitukset annetaan
taulukossa 9.
Pääsivulla näytetyt virhe- tai tilailmoitukset
Tunnus
GO
Moottori käynnissä
SB
Moottorin valmiustila
DIS
Moottorin tila käsin poiskytketty
F1
Uimuritoiminnon tila/hälytys
F3
Järjestelmän poiskytkentätoiminnon tila/hälytys
F4
Alhaisen paineen signaalitoiminnon tila/hälytys
P1
Toimintatila apupaineen asetuskohdalla 1
P2
Toimintatila apupaineen asetuskohdalla 2
P3
Toimintatila apupaineen asetuskohdalla 3
P4
Toimintatila apupaineen asetuskohdalla 4
Yhteyskuvake
ja numero
Toimintatila Monipumppujärjestelmä yhteydellä annetulla osoitteella
Yhteyskuvake
ja E
Monipumppujärjestelmän yhteyden virhetila
EE
Oletusasetusten kirjoitus ja uudelleenluku (EEprom)
WARN.
Alhainen
jännite
Varoitus, sähköjännite puuttuu
Taulukko 9: Pääsivun tila- ja virheviestit
Kuvaus
