γίζει την επιφάνεια και ρυθμίστε το ύψος του μέχρι να έρθει σε επαφή με
την επιφάνεια, έτσι ώστε να εξασφαλίσετε τη σταθερότητα του συστήμα-
τος. Πράγματι, το σύστημα πρέπει να είναι τοποθετημένο με ασφάλεια και
σταθερότητα, εξασφαλίζοντας την καθετότητα του άξονα: Μην τοποθετείτε
το σύστημα με κλίση.
2.2.1 - Υδραυλικές συνδέσεις
Πραγματοποιήστε τη σύνδεση εισόδου στο σύστημα από το στόμιο στην Όψη
C που επισημαίνεται με «ΙΝ» στο Σχ. 9 (σύνδεση εισόδου). Αφαιρέστε τη
σχετική τάπα με τη βοήθεια του πολυεργαλείου ή με ένα κατσαβίδι.
Πραγματοποιήστε τη σύνδεση εξόδου στο σύστημα από το στόμιο στην
Όψη C που επισημαίνεται με «OUT» στο Σχ. 9 ή και μέσω του στομίου
στην Όψη D που επισημαίνεται με «OUT2» στο Σχ. 9 (σύνδεση εξόδου).
Σε αυτή τη διαμόρφωση, τα 2 στόμια μπορούν πράγματι να χρησιμοποιη-
θούν το ένα εναλλακτικά προς το άλλο (όπως βολεύει για την εγκατάστα-
ση), ή ταυτόχρονα (σύστημα διπλής εξόδου). Αφαιρέστε συνεπώς την(τις)
τάπα(ες) από την(τις) θύρα(ες) που θα χρησιμοποιήσετε, με το πολυεργα-
λείο ή ένα κατσαβίδι.
Όλες οι υδραυλικές συνδέσεις του συστήματος προς την εγκατάσταση
στην οποία μπορεί να συνδεθεί είναι τύπου θηλυκού σπειρώματος 1''
GAS, από ορείχαλκοe.
Δείτε τη σχετική ΠΡΟΕΙΔΟΠΟΙΗΣΗ του Σχ. 8.
2.2.2 - Προσανατολισμός του Πίνακα Διεπαφής

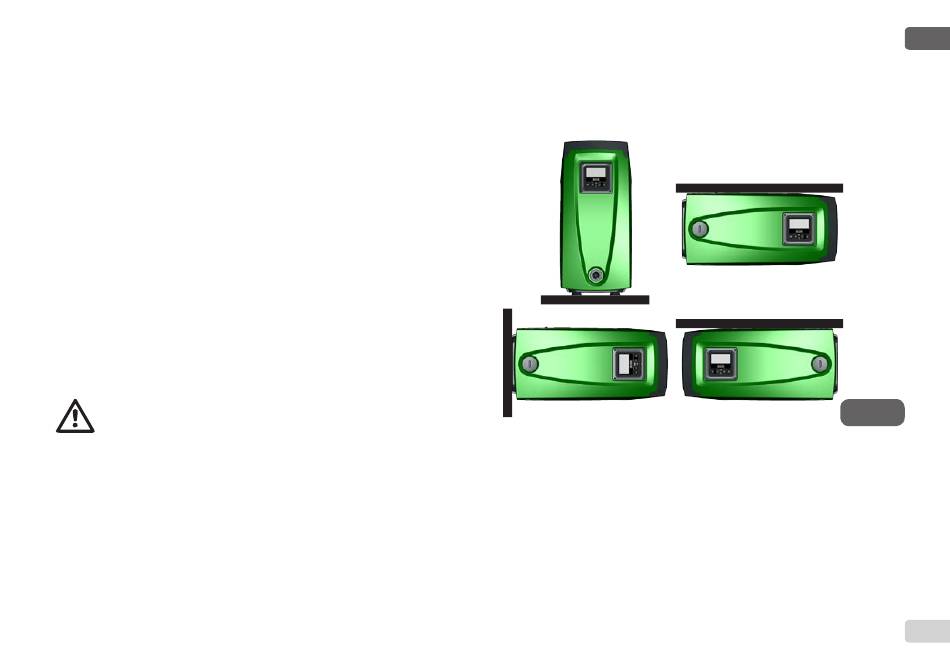

Ο Πίνακας Διεπαφής είναι μελετημένος έτσι ώστε να μπορεί να έχει τον πιο
βολικό προσανατολισμό για ανάγνωση από τον χρήστη: πράγματι, το τετρά-
γωνο σχήμα του επιτρέπει την περιστροφή του κατά 90° κάθε φορά (Σχ. 10).
• Ξεβιδώστε τις 4 βίδες στις γωνίες του πίνακα, χρησιμοποιώντας
το κατάλληλο εξαγωνικό κλειδί που υπάρχει στο πολυεργαλείο.
• Μην αφαιρέσετε τις βίδες, συστήνεται να τις απελευθερώσετε
από το σπείρωμα στο πλαίσιο του προϊόντος.
• Προσέξτε να μην πέσουν οι βίδες στο εσωτερικό του συστήματος.
• Απομακρύνετε τον πίνακα, φροντίζοντας να μην τεθεί υπό τάση
το καλώδιο μετάδοσης σήματος.
• Τοποθετήστε ξανά τον πίνακα στη θέση του, με τον προσανατο-
λισμό που προτιμάτε, φροντίζοντας να μη συμπιεστεί το καλώδιο.
• Βιδώστε τις 4 βίδες με το κατάλληλο κλειδί
GR
ΕΛΛΗΝΙΚΑ
Σχήμα 10
