Modifications techniques
Nous nous réservons le droit d'effectuer des modifications techniques
dans le cadre d'une amélioration technique.

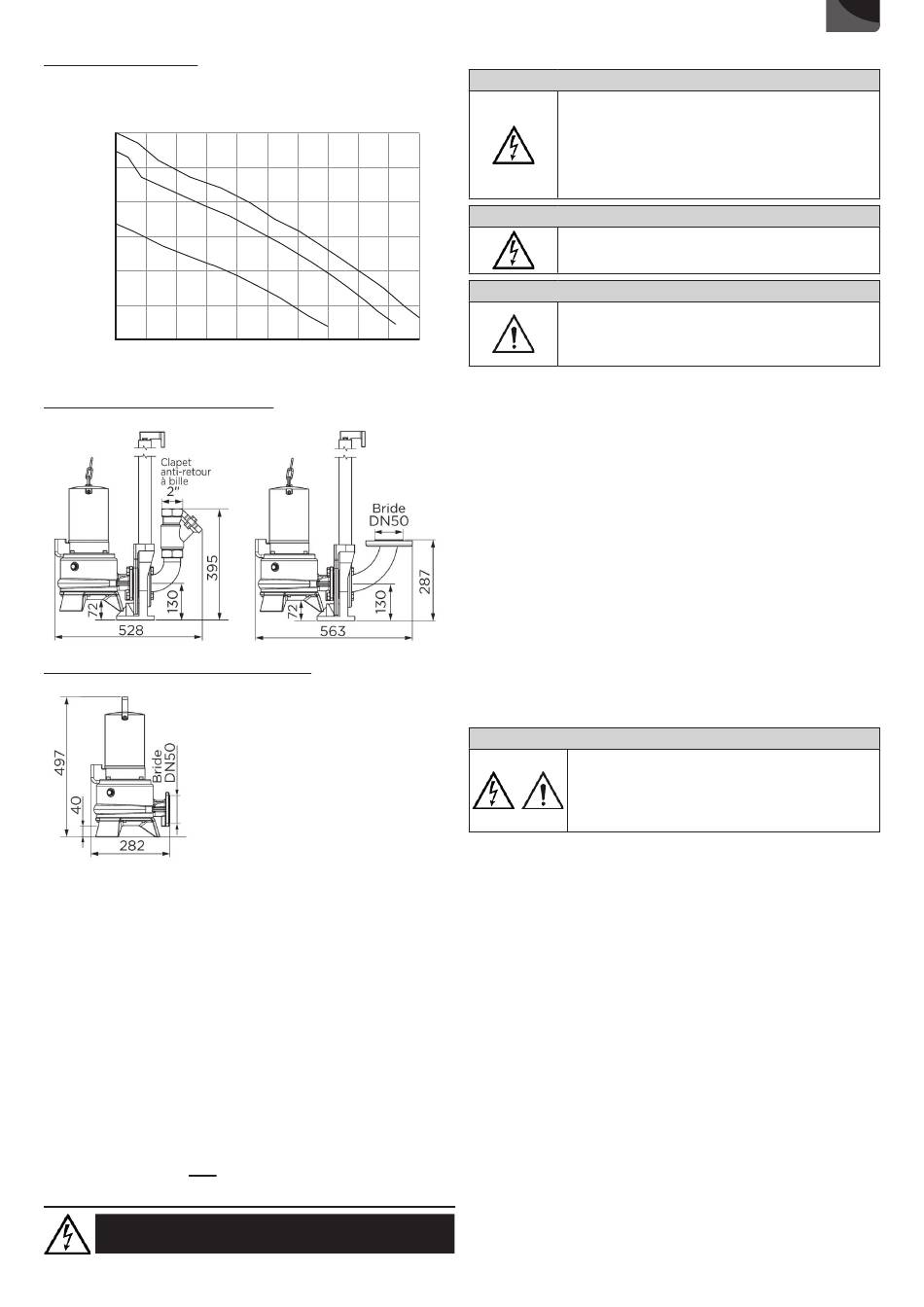

3.3 COURBES DE PERFORMANCE
H (m)
30
25
ZPG 71.3
20
ZPG 71.2
15
ZPG 71.1
10
5
0
0
5
10
15
3.4 DIMENSIONS
Encastrement avec tubes de guidage
Mise en place avec couronne d'appui au sol
3.5 ÉTENDUE DE LA FOURNITURE
Toutes les pompes de la série Sanipump ZPG 71 sont livrées avec une
extrémité de câbles libres (sans prise).
Sont disponibles en option pour la pompe :
- un boîtier de commande en version standard ou spéciale (différents
capteurs de niveau possibles),
- un dispositif de montage fixe de la pompe.
3.6 MOTEUR
Les pompes Sanipump ZPG 71 sont équipées d'un moteur asynchrone
à courant alternatif. Dans chacun des trois bobinages du moteur, une
sonde de température (bi-métal) est intégrée et fonctionnent comme
régulateur de température ou limiteur de température (contact
à ouverture). Si pour une raison quelconque, le moteur chauffe
trop, le régulateur de température se déclenche d'abord et coupe
l'alimentation électrique du moteur. Le moteur se remet alors en
marche automatiquement une fois refroidi.
3.7 BOÎTIER DE COMMANDE
Les pompes sont livrées sans boîtier de commande.
4. INSTALLATION
DÉBRANCHER LA POMPE AVANT TOUTE
INTERVENTION !
20
25
30
35
40
45
Q (m
3
4.1 RACCORDEMENT ÉLECTRIQUE
DANGER
Travaux de raccordement électrique réalisés par
un personnel non qualifié.
Danger de mort par choc électrique !
Ö Le raccordement électrique doit être réalisé par un
électricien qualifié et habilité.
Ö L'installation électrique doit correspondre aux normes
en vigueur dans le pays.
DANGER
Ö Les branchements électriques ne doivent pas être
exposés à de l'humidité.
AVIS
Surface chaude du moteur.
Risques de blessures !
Ö Ne jamais toucher la surface du carter moteur sans
50
équipement de protection.
/h)
L'alimentation doit être réalisée en classe 1. L'appareil doit être raccordé
à un boîtier de connexion relié à la terre. Le circuit d'alimentation
électrique doit être protégé par un disjoncteur différentiel haute
sensibilité de 30 mA, en amont de la commande ou, afin de prévenir
une panne de la commande en cas d'enclenchement du disjoncteur
différentiel, un disjoncteur différentiel doit être installé entre la
commande et la pompe. Ce raccordement doit servir exclusivement à
l'alimentation du Sanipump. Si le câble de cet appareil est endommagé,
il doit être remplacé par le fabricant ou son SAV afin d'éviter tout
danger.
• Raccorder l'appareil au réseau selon les normes du pays.
• Veuillez observer les prescriptions de la norme EN 12056-4.
• En cas d'installation dans les pièces de bain ou de douche, respecer
la norme NF C 15-100.
• Dans le cas d'une connexion triphasée, le fusible externe doit
généralement être muni de disjoncteurs tripolaires à verrouillage
mécanique à 3 pôles avec la caractéristique K. Ceci assure une isolation
complète du réseau et empêche le fonctionnement en biphasé.
• Tous les équipements électriques, telles que le boîtier de commande,
les alarmes et les prises de courant, doivent être installés dans des
pièces sèches et protégées contre les risques d'inondation.
La pompe en version à courant alternatif doit être utilisée avec le
dispositif de commutation auxiliaire fourni.
DANGER
Ö Le boîtier de commande doit être installé à
l'extérieur de la zone à risque d'inondation !
Ö Le flotteur de protection contre la marche à sec doit
être installé de façon à rendre impossible l'abaissement
du niveau d'eau en-dessous du bord inférieur du carter
moteur.
Aucune autre installation électrique supplémentaire n'est nécessaire.
Si besoin, le carter moteur peut être mis à la terre sur la borne de terre
externe prévue à cet effet.
Si
un
boîtier
de
Sanipump ZPG 71.1 S le branchement est réalisé comme suit :
7
commande
est
branché
FR
sur
la
pompe
