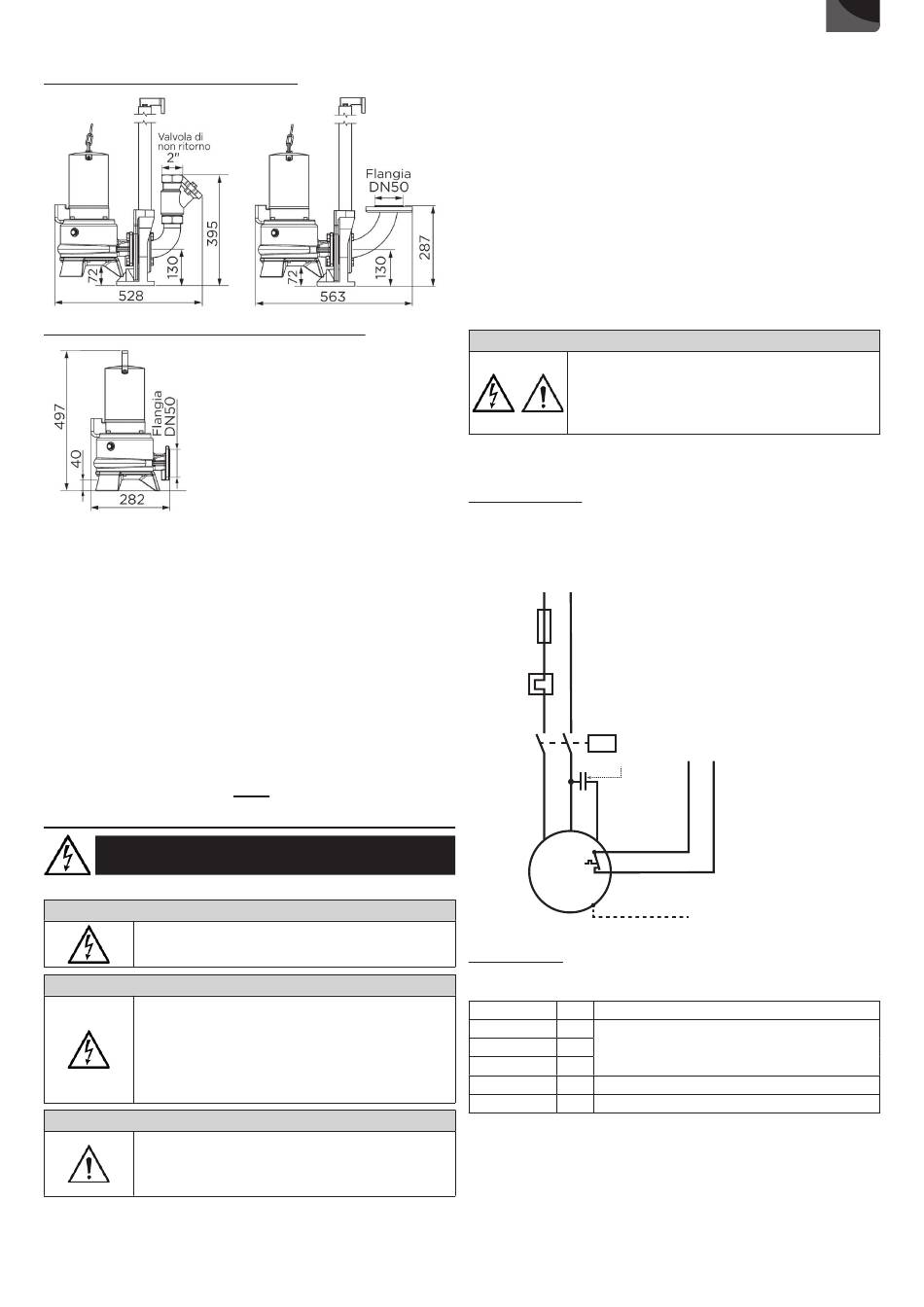

3.4 DIMENSIONI
Installazione del pozzo con tubo di guida
Posizionamento con anello di supporto a pavimento
3.5 OGGETTO DELLA FORNITURA
Tutte le pompe della serie Sanipump ZPG 71 vengono forniti con
l'estremità del cavo libera.
Disponibile come opzione:
- i dispositivi di commutazione per pompe in versione standard o
speciale con vari controlli di livello,
- un dispositivo di accoppiamento per l'installazione della pompa.
3.6 MOTORI
Le pompe Sanipump ZPG 71 sono dotate di motore asincrono a
corrente alternata o trifase. Une sensore di temperatura (bimetallo) è
integrato in ciascuno dei tre avvolgimenti del motore, che funzionano
come termoregolatori o limitatori di temperatura (contatti chiusi
a riposo). Se per qualsiasi motivo il motore diventa troppo caldo,
reagisce innanzitutto il termoregolatore spegnendo il motore. Il motore
si riaccende automaticamente quando si raffredda.
3.7 DISPOSITIVO DI COMMUTAZIONE
Le pompe vengono consegnate senza dispositivi di commutazione.
4. INSTALLAZIONE
SCOLLEGARE L'ALIMENTAZIONE ELETTRICA PRIMA
DI INTERVENIRE SULL'APPARECCHIO!
4.1 COLLEGAMENTO ELETTRICO
PERICOLO
Ö I collegamenti elettrici non devono essere esposti
all'umidità.
PERICOLO
Lavori di collegamento elettrico effettuati da una
persona non qualificata.
Rischio di morte per elettrocuzione!
Ö Il collegamento elettrico deve essere effettuato da un
elettricista qualificato e abilitato.
Ö L'installazione elettrica deve essere conforme alle
norme applicabili nel vostro paese.
AVVISO
Superficie del motore calda.
Rischio di lesioni!
Ö Non toccare mai la superficie dell'alloggiamento del
motore senza equipaggiamento protettivo.
L'alimentazione elettrica deve essere di classe 1. L'apparecchio deve
essere collegato a una cassetta di giunzione con messa a terra. Il circuito
di alimentazione elettrica deve essere protetto da un disgiuntore
differenziale ad elevata sensibilità da 30 mA prima del controller,
o per evitare un guasto del controller quando scatta l'interruttore
differenziale, tra il controllore e la pompa deve essere installato un
interruttore differenziale per pompa. Questo collegamento deve essere
utilizzato esclusivamente per l'alimentazione elettrica della pompa.
Se il cavo dell'apparecchio è danneggiato, deve essere sostituito dal
fabbricante o dal servizio di assistenza postvendita per evitare rischi
per gli utilizzatori.
• Osservare le disposizioni della norma EN 12 056-4.
• In caso di installazione in bagni o docce, rispettare la norma NF C 15-
100.
• Nel caso di collegamento trifase in corrente, il fusibile esterno deve
essere generalmente dotato di interruttori automatici ad interblocco
meccanico a 3 poli con caratteristica K. In questo modo si garantisce
un isolamento completo della rete e si evita il funzionamento bifase.
• Tutti i dispositivi elettrici come controller, dispositivo di allarme e
presa di corrente devono essere installati in locali asciutti per evitare
allagamenti.
La pompa nella versione a corrente alternata deve essere azionata con
il dispositivo di commutazione ausiliario in dotazione.
PERICOLO
Ö Il dispositivo di commutazione deve essere installato
al di fuori dell'area a rischio di allagamento !
Ö Il
galleggiante
funzionamento a secco deve essere montato in modo
tale che il livello dell'acqua non possa scendere sotto il
bordo inferiore dell'alloggiamento del motore.
Non è necessaria un'ulteriore installazione elettrica. Se necessario,
l'alloggiamento del motore può essere messo a terra inoltre
sull'apposito morsetto esterno di messa a terra.
Modello monofase
Se alla pompa Sanipump ZPG 71.1 S è collegato un dispositivo di
commutazione, il collegamento si esegue come segue:
RETE
1~ 230 V/60 Hz
L1
N
Fusibile
Protezione
motore
Relè di
protezione
motori
Condensatore
U1
U2
1
2
Z1
3
M
1~
230 V
60 Hz
Modello trifase:
I fili del cavo di collegamento a 7 conduttori delle pompe a corrente
trifase sono contrassegnati come segue:
Verde/Giallo PE
Conduttore di protezione (messa a terra)
1
U1
2
V1
Tre avvolgimenti, collegamento a stella
3
W1
4
TB1
Primo contatto del circuito di regolazione
5
TB2 Secondo contatto del circuito di regolazione
41
per
la
protezione
contro
Protezione termica
dell'avvolgimento
TB1
TB2
4
5
Verde/Giallo PE
Conduttore di terra
IT
