RED
1~ 230 V/60 Hz
L1
N
Fusible
Protección
del motor
Relé de
motor
Condensador
U1
U2
1
2
Z1
3
M
1~
230 V
60 Hz
Modelo trifásico:
Los conductores del cable de conexión de 7 hilos de las bombas en la
variante trifásica están marcados de la siguiente manera:
Verde/Amarillo PE
Conductor de protección (puesta a tierra)
1
U1
2
V1
Tres devanados, conexión en estrella
3
W1
4
TB1
Primer contacto del circuito regulador
5
TB2
Segundo contacto del circuito regulador

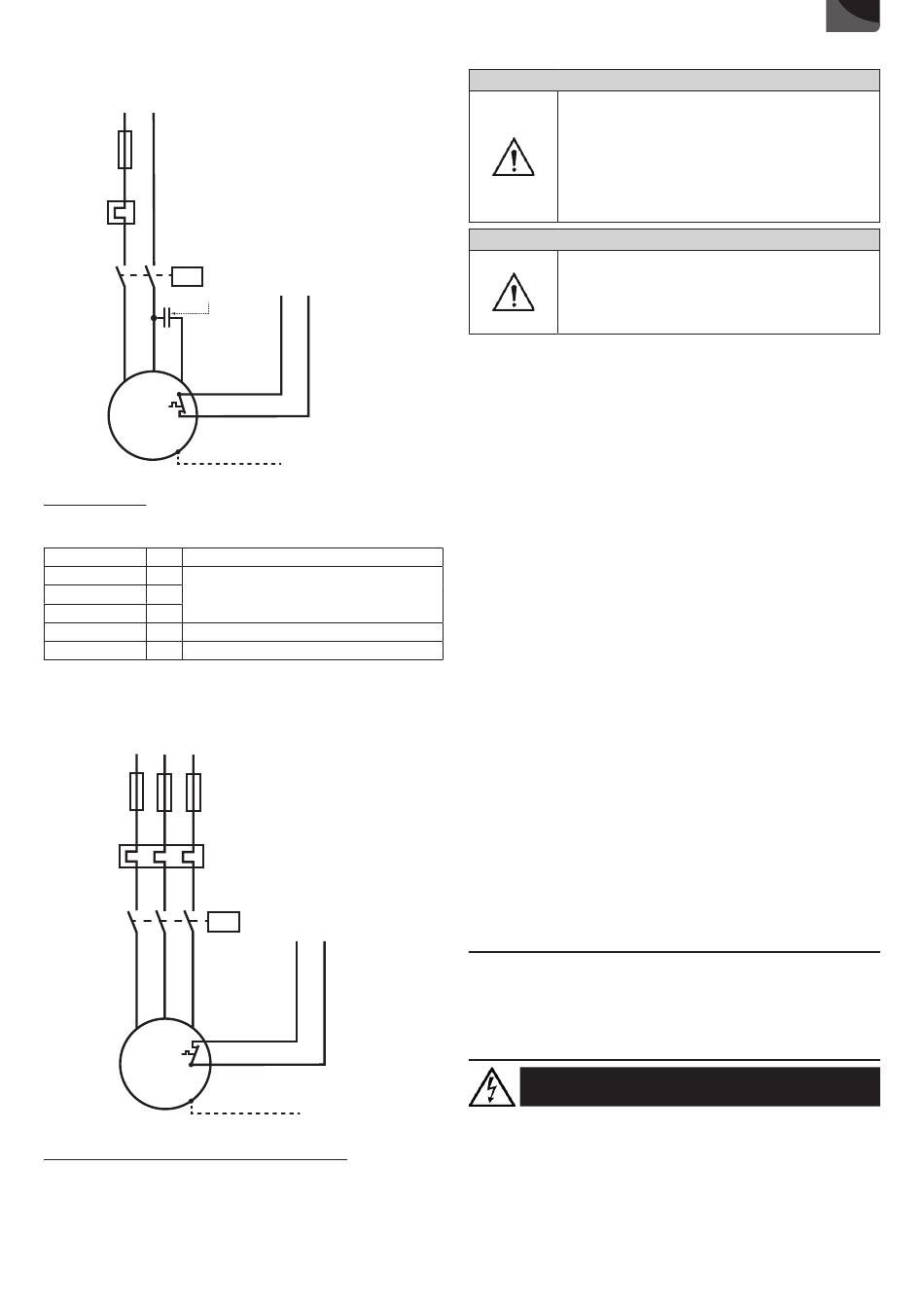

Esquema de conexión del motor trifásico:
RED
3~ 3x230 V/60 Hz
L1
L2
L3
Fusible
Protección
del motor
Relé de
motor
U1
V1
W1
1
2
3
M
3~
3x230 V
60 Hz
Conexión de la protección térmica del devanado:
Circuito regulador : TB1 y TB2 deben conectarse en un dispositivo de
conmutación de modo que se garantice la siguiente función: Si estos
sensores térmicos se activan, la bomba se desconectará hasta que
la temperatura vuelva a bajar. A continuación, la bomba se volverá a
conectar.
Protección térmica
del devanado
TB1
TB2
4
5
Verde/Amarillo PE
Conductor de protección
Protección térmica
del devanado
TB1
TB2
4
5
Verde/Amarillo PE
Conductor de protección
4.2 COLOCACIÓN Y CONEXIÓN HIDRÁULICA
AVISO
Partes móviles.
Riesgo de pellizcar, cortar o amputar los dedos u otras
partes del cuerpo.
Ö La instalación de la bomba no debe permitir el acceso
a las partes móviles.
Ö La protección contra el contacto accidental de piezas
móviles (por ejemplo, el acoplamiento) no debe retirarse
durante el funcionamiento de la máquina.
Ö Manténgase alejado de las piezas móviles.
AVIS0
Ö ¡La bomba sumergible debe protegerse eficazmente
contra la succión de aire!
Ö Estas bombas no deben montarse en una instalación
seca ya que la protección contra explosiones exige un
nivel mínimo de agua hasta el borde inferior de la carcasa
del motor.
4.2.1 Montaje con conjunto de soporte
- Monte el conjunto de soporte a la brida de aspiración de la bomba
e instale la bomba. Al hacerlo, asegúrese de que la bomba tenga
suficiente estabilidad.
- Conecte el lado de presión con la brida DN 50.
- Si en el lado de presión se tiende una manguera, se deben evitar que
se formen dobleces.
- Tienda el cable de alimentación sin dobleces, sin tensiones de tracción
y sin abrasiones.
4.2.2 Instalación para montaje en arqueta
- Coloque el soporte de tubos en el borde interior de la arqueta y fíjelo
con dos tornillos sin apretarlos.
- Sondee la posición del alojamiento del tubo guía de la base del
acoplamiento, alinee la base del acoplamiento en el fondo de la arqueta
y móntelo con los tacos para carga pesada suministrados.
- Instale la línea de presión y las válvulas sin tensión.
- Coloque el tubo guía en la base del acoplamiento, córtelo a la longitud
correcta, coloque el soporte de tubos y, finalmente, atorníllelo.
- Monte la pieza del acoplamiento y la cadena de drenaje en la bomba,
drene la bomba y acóplela a la cadena (enrosque el tubo guía en la
pieza del acoplamiento), fije la cadena al soporte de tubos de modo
que esté siempre a mano.
- Tienda el cable de alimentación sin dobleces, sin tensiones de tracción
y sin abrasiones.
4.3 REGULACIÓN DE NIVEL
Las bombas Sanipump ZPG 71 deben controlarse por medio de una
regulación de nivel de modo que se evite una caída del nivel de agua
por debajo del nivel mínimo permitido (borde inferior de la carcasa del
motor).
El nivel puede regularse, p. ej., por medio de un interruptor de flotador,
electroneumáticamente (interruptor de presión) u otros métodos
adecuados. El punto de conexión de la bomba se debe ajustar de modo
que la bomba esté completamente sumergida en el agua.
Si el nivel se regula por medio de interruptores de flotador, la señal de
los flotadores debe transmitirse por medio de un relé Ex-i de seguridad
intrínseca.
5. PUESTA EN SERVICIO
Vuelva a comprobar si todas las conexiones están correctamente
instaladas, ajuste la compuerta de cierre en posición de paso y
compruebe que el control de nivel funciona correctamente.
Al realizar la marcha de prueba, compruebe si las tuberías presentan
fugas y, en caso necesario, vuelva a sellarlas.
6. MANTENIMIENTO
DESCONECTAR ELÉCTRICAMENTE ANTES DE
CUALQUIER INTERVENCIÓN !
Transcurrido un período de funcionamiento de seis meses a un año,
se debe controlar el nivel de aceite de los portajuntas de la siguiente
manera:
- Coloque la bomba sobre una superficie limpia de modo que el tornillo
de llenado de aceite apunte hacia arriba.
- Desenrosque este tornillo para comprobar el nivel de aceite. Si sólo
falta una pequeña cantidad de aceite, el depósito de aceite se puede
rellenar sin problemas. Si hay una pérdida considerable de aceite o si
el aceite se mezcla con agua, se debe informar al servicio postventa.
35
