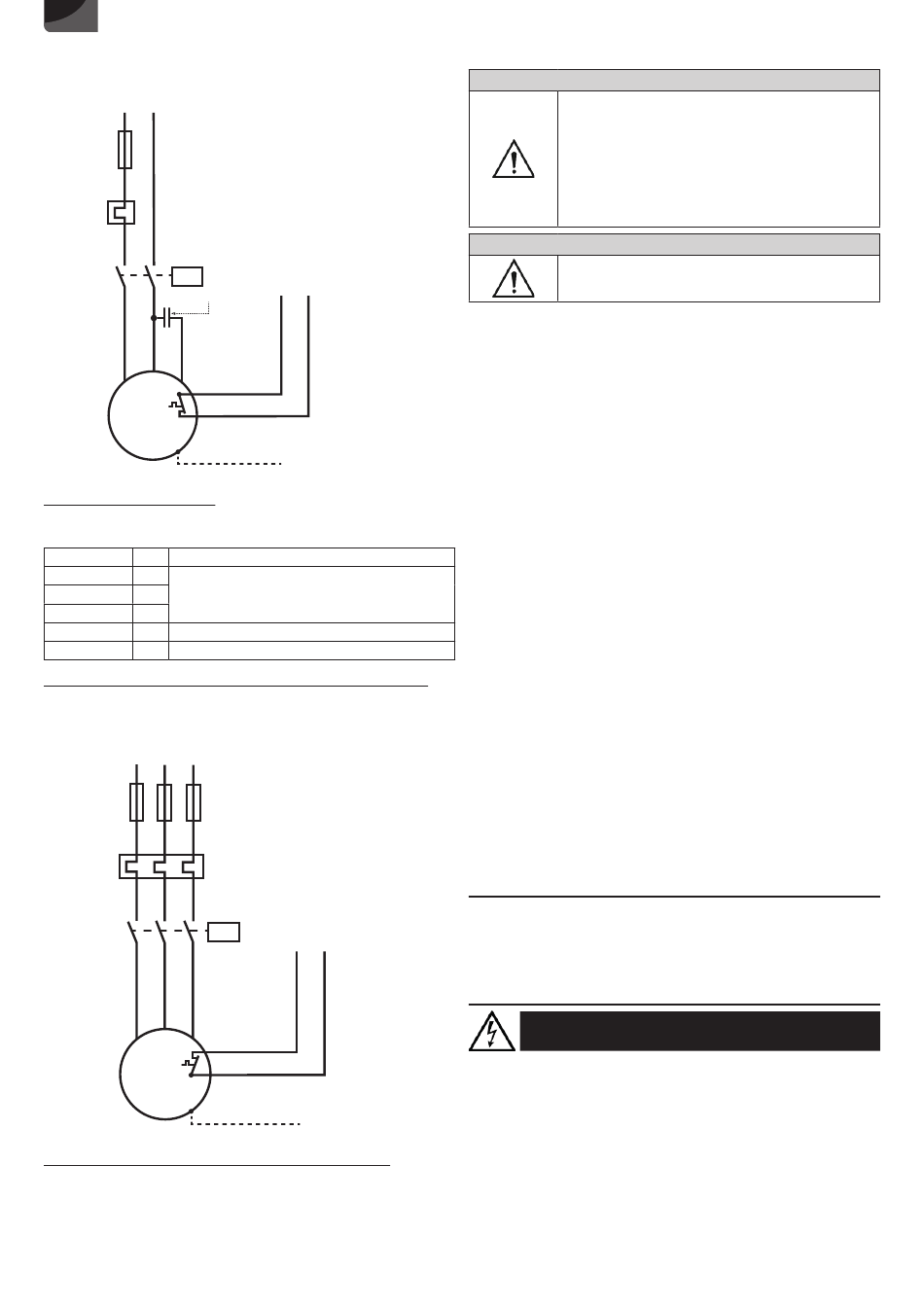

FR
RÉSEAU
1~ 230 V/60 Hz
L1
N
Fusible
Protection
moteur
Relais
moteur
Condensateur
U1
U2
1
2
Z1
3
M
1~
230 V
60 Hz
Modèle à courant alternatif :
Les fils du câble de raccordement à 7 fils pour la pompe en modèle à
courant alternatif sont définis comme suit :
Vert/Jaune
PE
Ligne de terre (prise de terre)
1
U1
2
V1
3 bobines, branchement en étoile
3
W1
4
TB1
Premier contact pour circuit de régulation
5
TB2
Deuxième contact pour circuit de régulation
Schéma de connexion du moteur triphasé à courant alternatif :
RÉSEAU
3~ 3x230 V/60 Hz
L1
L2
L3
Fusible
Protection
moteur
Relais
moteur
U1
V1
W1
1
2
3
M
3~
3x230 V
60 Hz
Raccordement de la protection thermique du bobinage :
Circuit de régulation : TB1 et TB2 doivent être raccordés dans un boîtier
de commande tels que : si ces capteurs thermiques s'enclenchent, la
pompe est arrêtée jusqu'à ce que la température retombe. La pompe
se rallume alors.
Protection thermique
TB1
TB2
4
5
Vert/Jaune PE
Conducteur de protection
Protection thermique
TB1
TB2
4
5
Vert/Jaune PE
Conducteur de protection
4.2 MISE EN PLACE ET RACCORDEMENT HYDRAULIQUE
AVIS
Pièces en mouvement.
Risque de pincement, coupure ou amputation des doigts
ou d'autres parties du corps.
Ö L'installation de la pompe ne doit pas permettre
l'accès aux pièces en mouvement.
Ö La protection contre les contacts accidentels des
pièces mobiles (par exemple, l'accouplement) ne doit pas
être retirée pendant le fonctionnement de la machine.
Ö Se tenir à l'écart des pièces en mouvement.
AVIS
Ö La
pompe
efficacement contre l'aspiration d'air !
4.2.1 Pose avec couronne d'appui au sol
- Monter la couronne de support au sol sur la bride d'aspiration de la
pompe et installer la pompe. S'assurer que la pompe est suffisamment
stable.
- Raccorder le côté refoulement avec la bride DN50.
- Si un tuyau flexible est utilisé côté refoulement, éviter les coudes.
- Poser le câble d'alimentation sans point de compression, sans
contraintes de traction et sans zone de frottement.
4.2.2 Mise en place pour installation dans une cuve
- Placer le collier de serrage sur le bord intérieur de la cuve et le fixer
sans serrer avec deux vis.
- Vérifier la position du logement du tube de guidage de l'embase de
couplage.
- Aligner l'embase de couplage sur le fond de la cuve et la monter avec
les chevilles à usage intensif fournies.
- Installer la conduite de refoulement et les vannes sans tension.
- Brancher le(s) tube(s) de guidage sur l'embase de couplage, le(s) scier
à la bonne longueur, insérer l'attache de tube puis visser fermement.
- Monter la pièce de guidage et la chaîne de traction sur la pompe.
Enfiler le tube de guidage dans la pièce de guidage et faire glisser la
pompe en la maintenant avec la chaîne. Relâcher quand la pompe est
en place. Accrocher la chaîne sur l'attache à portée de main.
- Poser le câble d'alimentation sans point de compression, sans
contraintes de traction et sans zone de frottement.
4.3 CORRECTEUR DE NIVEAU
Les pompes Sanipump ZPG 71 doivent être commandées par un système
de contrôle de niveau de telle sorte qu'une baisse du niveau d'eau
en-dessous du niveau minimum admissible (bord inférieur du carter
moteur) soit absolument évitée.
Éviter impérativement la marche à sec, sans fluide pompé.
Le niveau peut être contrôlé par un interrupteur à flotteur, un pressostat
ou par tout autre méthode appropriée. Le point d'enclenchement de
la pompe doit être réglé de façon à ce que la pompe soit entièrement
immergée dans l'eau.
5. MISE EN SERVICE
Vérifier à nouveau le montage correct de tous les raccordements, régler
la vanne de verrouillage sur ouverture et contrôler le fonctionnement
correct du capteur de niveau.
Lors de cet essai de fonctionnement, contrôler l'étanchéité des
conduites, et les colmater si nécessaire.
6. MAINTENANCE/ENTRETIEN
DÉBRANCHER LA POMPE AVANT TOUTE
INTERVENTION !
Après chaque période de fonctionnement de six mois à un an, vérifier
le niveau d'huile dans le porte-joint comme suit :
- Placer la pompe sur une surface propre, de sorte que le bouchon de
remplissage d'huile soit orienté vers le haut.
- Contrôler le niveau d'huile.
- S'il manque une faible quantité d'huile, compléter simplement la
réserve avec de l'huile. En cas de perte d'huile importante, ou d'un
mélange de l'huile avec l'eau, informer le service SAV. Si de l'huile est
mélangée à l'eau, les garnitures mécaniques doivent être contrôlées
par le fabricant ou une entreprise spécialisée autorisée, voire être
remplacées si nécessaire.
Tous les autres travaux d'entretien de la pompe et du système
8
submersible
doit
être
protégée
