Werkingsprincipe

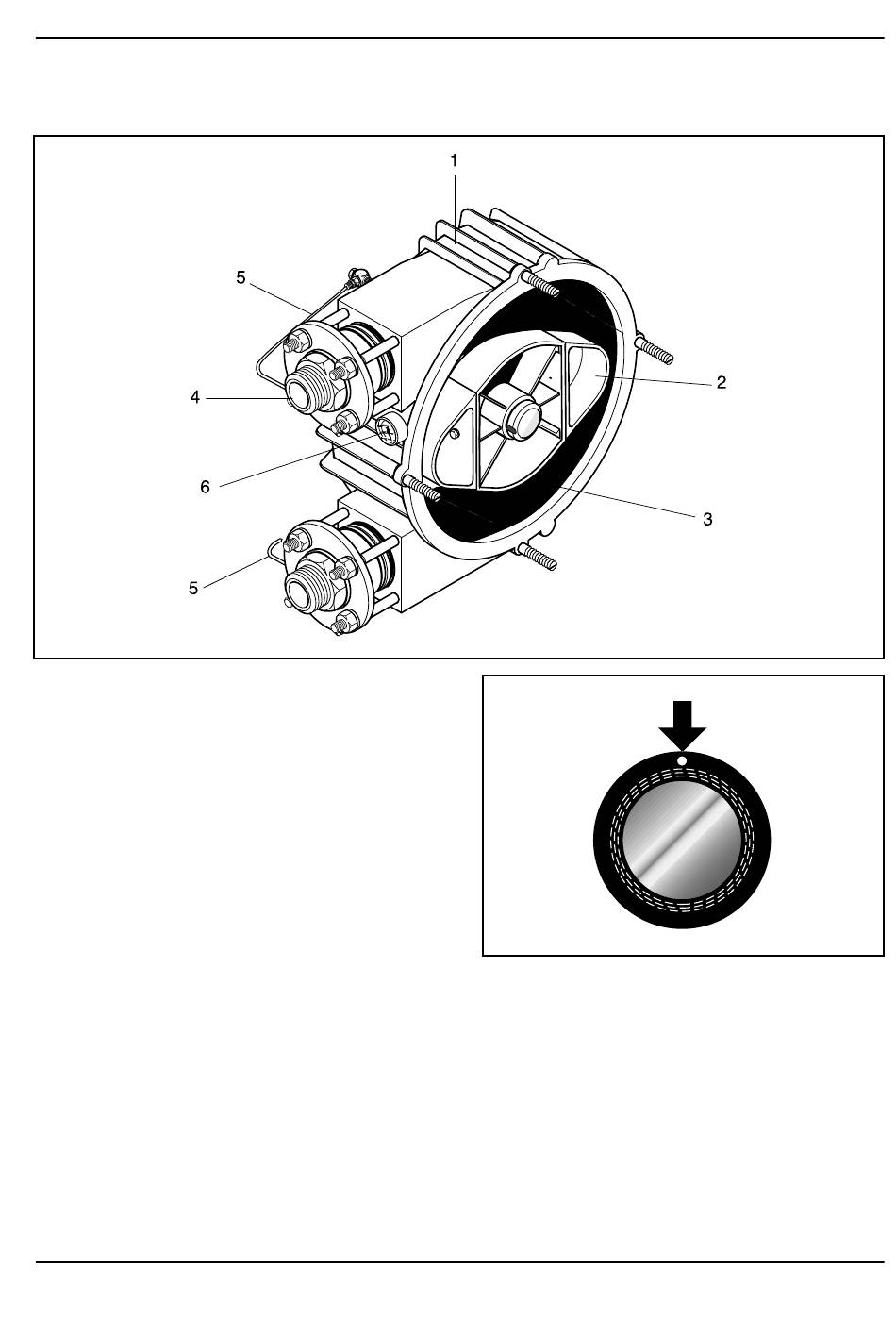

Afb. 2 Pompkop
1
Pomphuis in gegoten aluminium
2
Rotor met glijschoenen
3
Slang met vacuumkanaal
4
Aansluitingen (standaard)
5
Vacuümleiding
6
Vacuümmeter voor de bewaking van de onderdruk
in de pomp
De slangenpompen van de IP/XP-serie werken
volgens een gepatenteerd vacuümprincipe.
Principe IP
Door een extra kanaal in de slang (zie dwars-
doorsnede afb. 3) wordt de lucht uit het bovenste
gedeelte van het pomphuis geëvacueerd.
Principe XP
Door een membraan op het pompdeksel wordt de
lucht uit het bovenste gedeelte van het pomphuis
gepompt.
In het afgedichte aluminium huis ontstaat een va-
cuüm. Dit kan direct aan de vacuümmeter (6), die
aan de pomp is aangebracht, worden afgelezen.
Na inschakelen van de pomp moet de wijzer van
de vacuümmeter zich bewegen en, al naargelang
ELRO
Slangenpompen serie IP 100-800 / XP 200-800
®
Afb. 3 Positie van de vacuumkanaal (IP)
pomptype en toerental, langzaam een vacuüm
worden opgebouwd (>3 min).
Verder zie hfdst. 6, Bedrijfsstoringen.
Deze ondersteunt extra de terugstelkracht van
de slang voor het herstellen van zijn oorspronke-
lijke volledige dwarsdoorsnede.
