5. Daarna worden de onderlegplaatjes (shims)
(afb. 28) bij de verkleining van de pompdruk
verwijderd of bij een verhoging van de pomp-
druk extra plaatjes toegevoegd. Als onder-
legplaatjes (shims) worden veranderd er op
letten dat deze onder de beide geleideschoe-
nen met dezelfde maat worden veranderd. De
maten moeten exact overeenkomen met de
tabel (zie hieronder).
6. Pompdeksel met O-ring vastschroeven (zie
hoofdstuk 5.2.1.3).
7. Olieaflaatopening vastschroeven.
8. Glijvloeistof erin doen.
9. Sluitschroef weer erin draaien.
Rotordiameter afhankelijk van de vereiste
transportdruk zie hoofdstuk. 8.3.
Bij verandering van de rotormaat
Opgelet!
aan beide zijden hetzelfde aantal
onderlegplaatjes gebruiken.
Bij transportmediumtemperaturen
(> 60°C) in principe een onderleg-
plaatje minder gebruiken dan het
daadwerkelijk nodige drukniveau.
5.2.3.3 Montage van een weefselslang
Naast het bedrijf met vacuümsysteem kan de
pomp ook met een slang zonder vacuümboorgat
worden ingezet.
Alvorens een weefselslang in te
Opgelet!
bouwen moet op het pomphuis
een ontluchtingsklep gemonteerd
worden.
In- en uitbouwen van de zogenaamde (vol)
weefselslang gebeurt net zoals bij de standaard-
pompslang.
Pomp uitschakelen en tegen opnieuw inschake-
len beveiligen. Daarna volgens hoofdstuk 5.2.1.3
te werk gaan.
ELRO
Slangenpompen serie IP 100-800 / XP 200-800
®
5.3
XP 200-800
Aanwijzing:
de volgende montage-instructies gelden
alleen voor pompen van de serie XP.
5.3.1 Vervangen van de pompslang
5.3.1.1 Demonteren van de oude
pompslang
1. Pomp uitschakelen en tegen opnieuw inscha-
kelen beveiligen, aan zuig- en drukzijde isole-
ren van het leidingstelsel.
Verbrandingsgevaar bij heet trans-
portmedium (max. 80°C). Pomp vóór
de demontage van de pompslang
Voor-
zichtig!
laten afkoelen tot een temperatuur,
waarbij hij kan worden aangeraakt.
2. Bak voor het opvangen van de glijvloeistof
onder de pomp zetten.
3. Sluitschroef (pos. 2, afb. 27) uitdraaien, dop
van olie-aflaatklep (pos. 3, afb. 27) afschro-
even en glijvloeistof in een bak laten lopen.
4. Pompdeksel en O-ring na het afschroeven van
de 4 dekselmoeren (pos. 1, afb. 27) afnemen
en resterende glijvloeistof uit het pomphuis in
de opvangbak laten lopen.
2

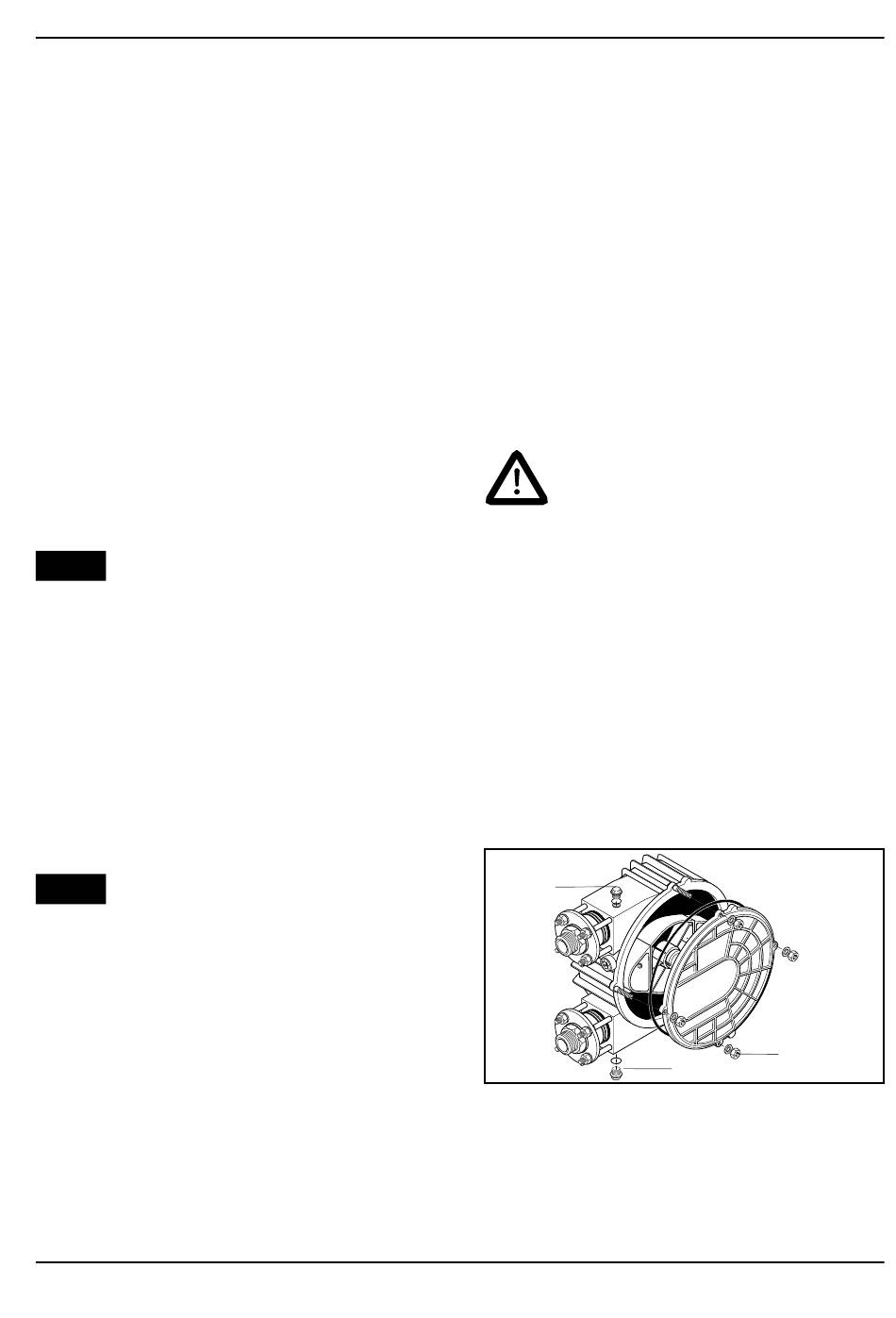

Afb. 27 Pomp kop
1 Dekselmoeren
2 Olievulopening met sluitschroef
3 Olieaftapklep
1
3
29
