ELRO
Slangenpompen serie IP 100-800 / XP 200-800
®
5.2
IP 100-800
Aanwijzing:
De volgende montage-instructies gelden alleen
voor pompen van de series IP IP.
5.2.1 Vervangen van de pompslang
Mocht de wijzer op de vacuümmeter zich na
korte bedrijfstijd niet bewegen, dan moet de
pompslang worden vervangen. Bij nieuw inge-
bouwde pompslang hfdst. 6, Bedrijfsstoringen,
in acht nemen.
5.2.1.1 Demonteren van de oude pompslang
1. Pomp uitschakelen en tegen opnieuw in-
schakelen beveiligen, aan zuig- en perszijde
isoleren van het leidingstelsel.
Verbrandingsgevaar bij heet trans-
portmedium (max. 80°C).
Voor-
Pomp vóór de demontage van de
zichtig!
pompslang laten afkoelen tot een
temperatuur, waarbij hij kan wor-
den aangeraakt.
2. Bak voor het opvangen van de glijvloeistof
onder de pomp zetten.
3. Sluitschroef (pos. 2, afb. 13) uitdraaien, dop
van olie-aflaatklep (pos. 3, afb. 13) afschroe-
ven, aansluitstuk opschroeven en glijvloeistof
in een bak laten lopen.
2

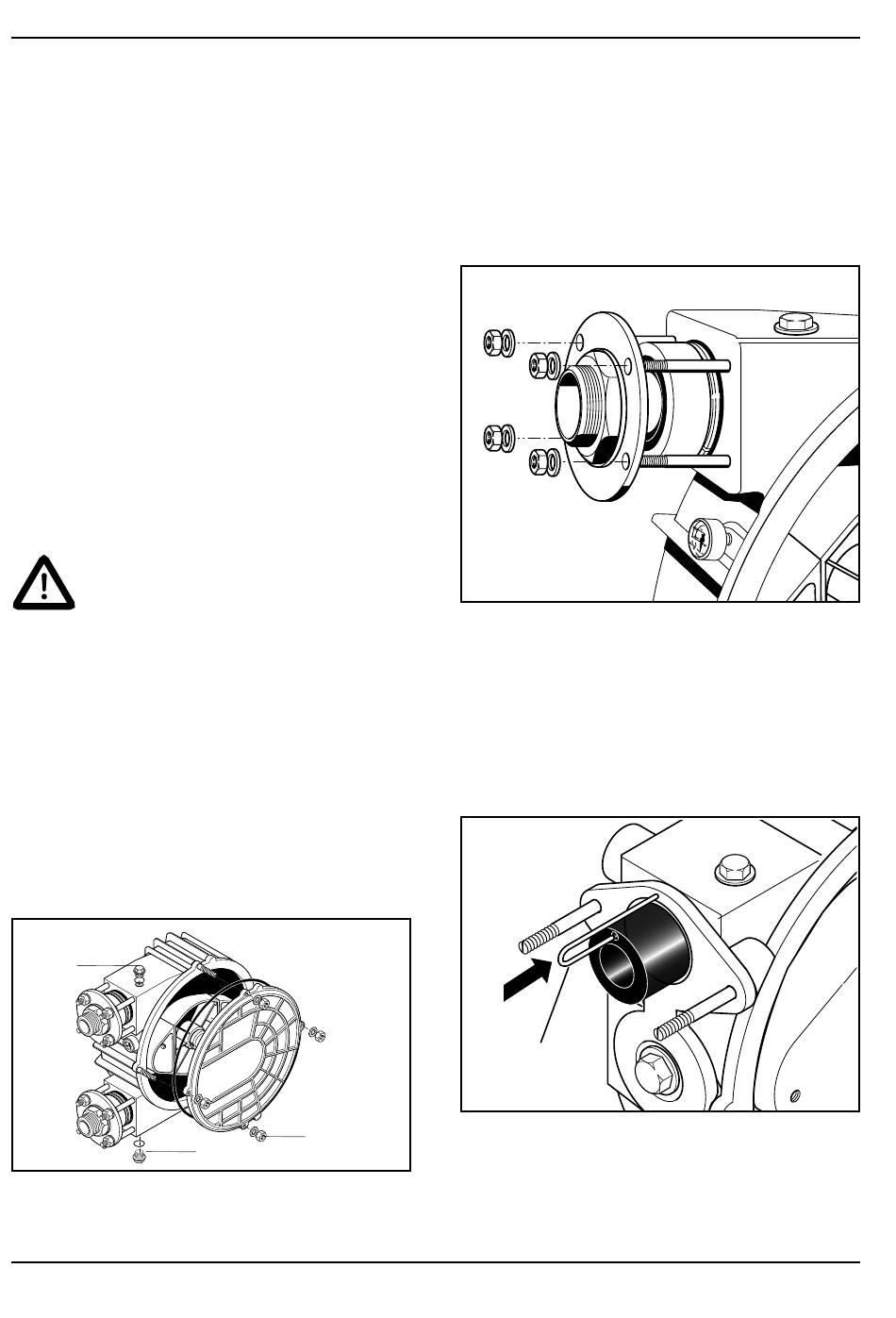

Afb. 13 Pompkop
1 Dekselmoeren
2 Olievulopening met sluitschroef
3 Olieaflaatopening met sluitschroef
24
1
3
4 Vacuümmeter
4. Pompdeksel en O-ring na het eraf schroe-
ven van de 4 dekselmoeren (pos. 1, afb. 13)
eraf nemen en resterende glijvloeistof uit het
pomphuis in de opvangbak laten lopen.
Afb. 14 Demontage aansluitingen
5. Beide aansluitingen compleet met bevesti-
gingsflens en zeskant-buismoeren van het
pomphuis afschroeven (afb. 14) en beide
aansluitingen uit de pompslang trekken.
4
Afb. 15
4
Ontluchtingsbuisjes
IP100/200
