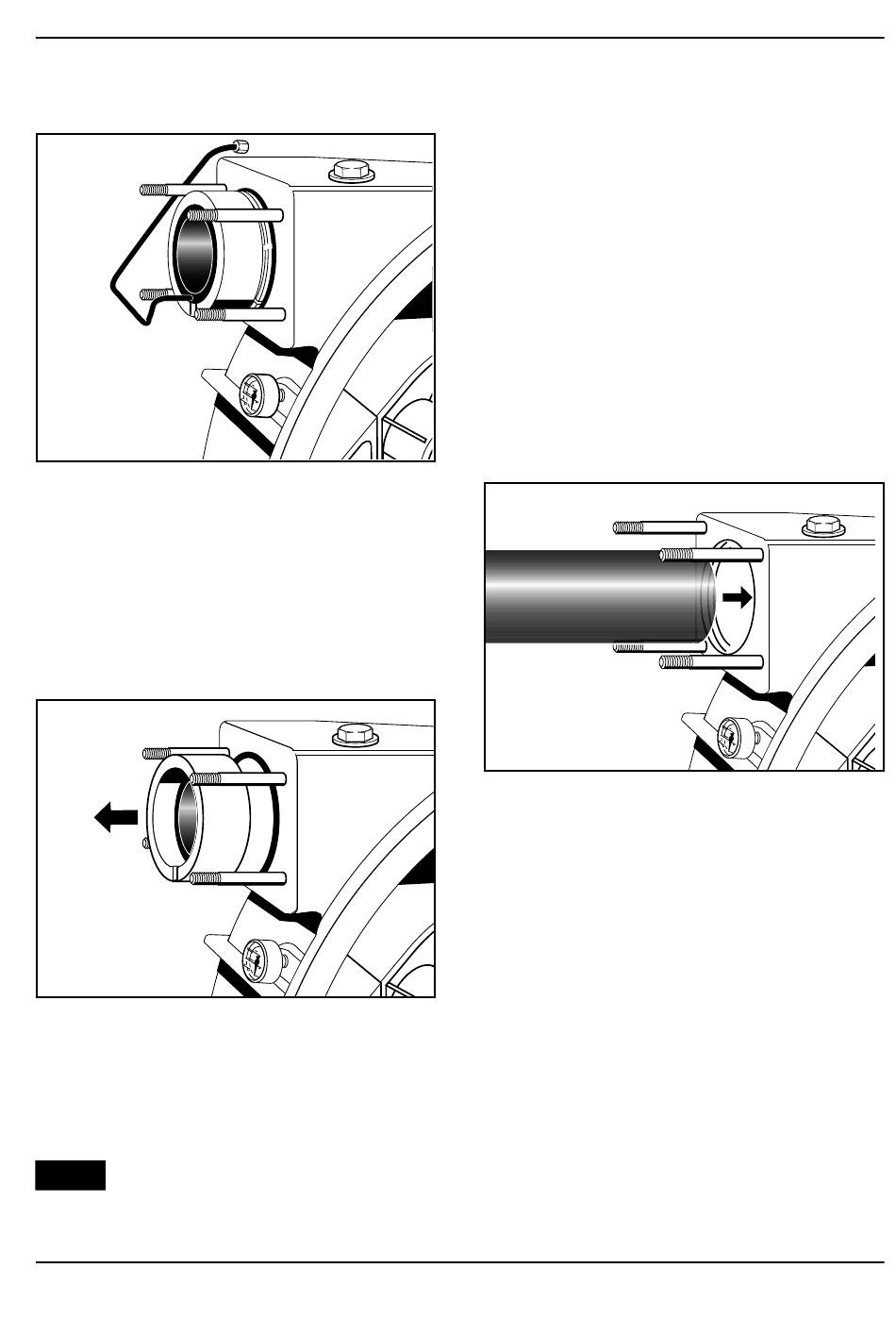

Afb. 16
4 Ontluchtingsbuisje IP 400-800
6. Daarna de ontluchtingsbuisjes (zuigzijde en
drukzijde) demonteren (afb. 15 resp. 16). Sl-
uitring, klemring, lagenring en O-ring van de
pompslang verwijderen (afb. 17).
7. Pompdeksel met O-ring erop zetten en licht
vastschroeven.
Afb. 17 Demontage klemringpakket
8. Pomp even inschakelen opdat de pompslang
compleet uit het pomphuis wordt geschoven.
Pompslang daarbij als ondersteuning uit het
pomphuis trekken.
Deze stappen zeer geconcentreerd
Opgelet!
uitvoeren. Pomp bij storing meteen
uitschakelen.
ELRO
Slangenpompen serie IP 100-800 / XP 200-800
®
9. Pomp uitschakelen! Pompdeksel en O-ring
weer eraf nemen en binnenruimte inspecteren.
5.2.1.2 Inspectie van de binnenruimte van
de pomp
Alvorens een nieuwe pompslang in te bouwen de
binnenruimte van de pomp reinigen en op defec-
ten onderzoeken.
Vervang beschadigde onderdelen.
5.2.1.3 Inbouw van de nieuwe pompslang
1. Huis en rotor met glijmiddel bevochtigen.
Afb. 18 Montage van de nieuwe pompslang
2. Pompdeksel met nieuwe O-ring erop zetten en
vastschroeven. Alvorens de nieuwe pompslang
erin te plaatsen controleren of er geen verpak-
kingsresten in de pompslang en in het vacuüm-
kanaal zitten.
3. Eén uiteinde van de pompslang licht met gli-
jvloeistof invetten en in de zuigzijdige opening
van de pomp schuiven (afb. 18) tot de slang
vaststoot. Laat glijvloeistof in het vacuümka-
naal druppelen.
Let op de juiste richting van het slangboorgat.
IP 100/200: Van de rotor afgewende zijde (buiten-
zijde), afb. 19
IP 400-800: Naar de rotor gewende zijde (binnen-
zijde), afb. 20
25
