3

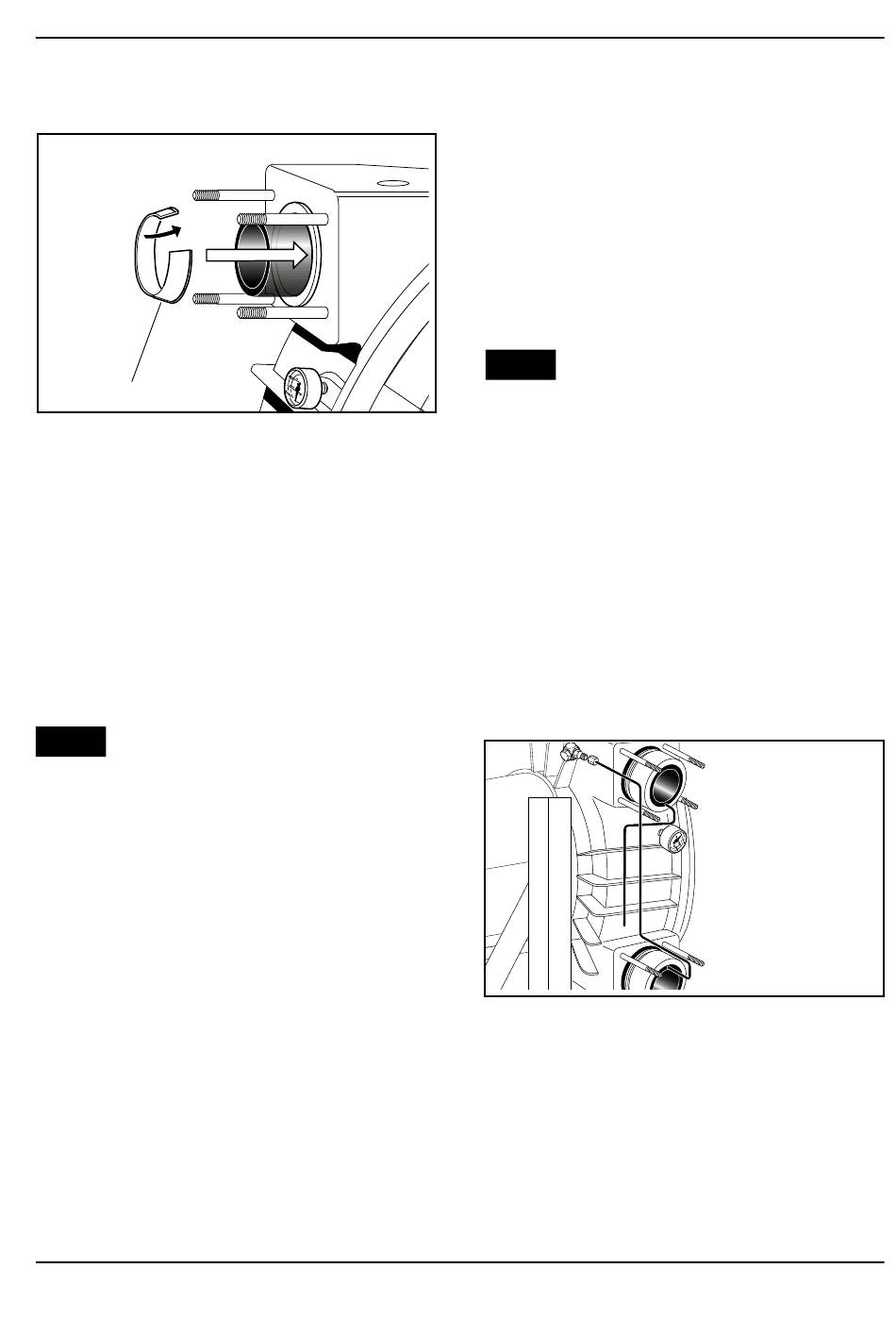

Afb. 23 Montage van het klemringpakket
3 Klemring
Daarna de klemring monteren (afb. 23).
Het licht met glijvloeistof ingestreken ontluch-
tingsbuisje (drukzijde) in het kleine vacuum-
kanaal en in de groef van de borgring (smal)
leggen.
Daarna de aansluiting voorzichtig in de
pompslang brengen en de bevestigingsflens
gelijkmatig vastschroeven.
Deze stappen zeer geconcentreerd
Opgelet!
uitvoeren. Pomp bij storing meteen
uitschakelen.
Pomp opnieuw even inschakelen, opdat het
slanguiteinde aan de zuigzijde in de juiste
inbouwpositie wordt getrokken.
6. De zuigaansluiting monteren. De aansluiting
op dezelfde manier monteren als beschreven
onder punt 5.
IP 100/200: Steek het ontluchtingsbuisje
(zuigzijde) in het kleine slangboorgat en het
andere uiteinde in de daarvoor bedoelde
uitsparing van het huis. Vervolgens de nieuwe
O-ring (slang) afwisselend met de sluitring
over de pompslang schuiven. Let erop dat het
vrije uiteinde van het ontluchtingsbuisje in de
groef aan de binnendiameter van de sluitring
ligt.
IP 400-800: Eerst het ontluchtingsbuisje
(zuigzijde) in het vacuumkanaal steken en in
ELRO
Slangenpompen serie IP 100-800 / XP 200-800
®
de groef van de borgring (smal) leggen (afb.
17). Het andere uiteinde in de haakse ver-
binding steken en met een steeksleutel aan-
schroeven.
7. Aflaatdop vastschroeven, glijvloeistof (zie
hoofdstuk Technische gegevens) bijvullen.
De glijvloeistof door de vulopening voor de olie
bijvullen.
Pompslang met vacuumkanaal mag
Opgelet!
in geen geval zonder ontluchtings-
buisjes werken.
5.2.2 Ombouw zuigzijde "boven" in
zuigzijde "onder"
Bij XP-pompen hoeft alleen de draairichting van
de aandrijving te worden veranderd, bij IP-pom-
pen moet ook het vacuümsysteem worden omge-
bouwd.
1. Pomp uitschakelen en tegen opnieuw inscha-
kelen beveiligen.
2. Pomp aan zuig- en perszijde van het leiding-
stelsel isoleren (zie hoofdstuk 5.2.1.1).
Afb. 24 Ontluchtingsbuisje
3. Het ontluchtingsbuisje aan zuigzijde wordt
door een andere uitvoering vervangen en met
de haakse verbinding aan de achterkant van
de pomp verbonden. Het ontluchtingsbuisje
aan perszijde wordt naar buiten geleid
(afb. 24).
4. Zuig- en persleiding overeenkomstig de nieuwe
functie aansluiten.
27
