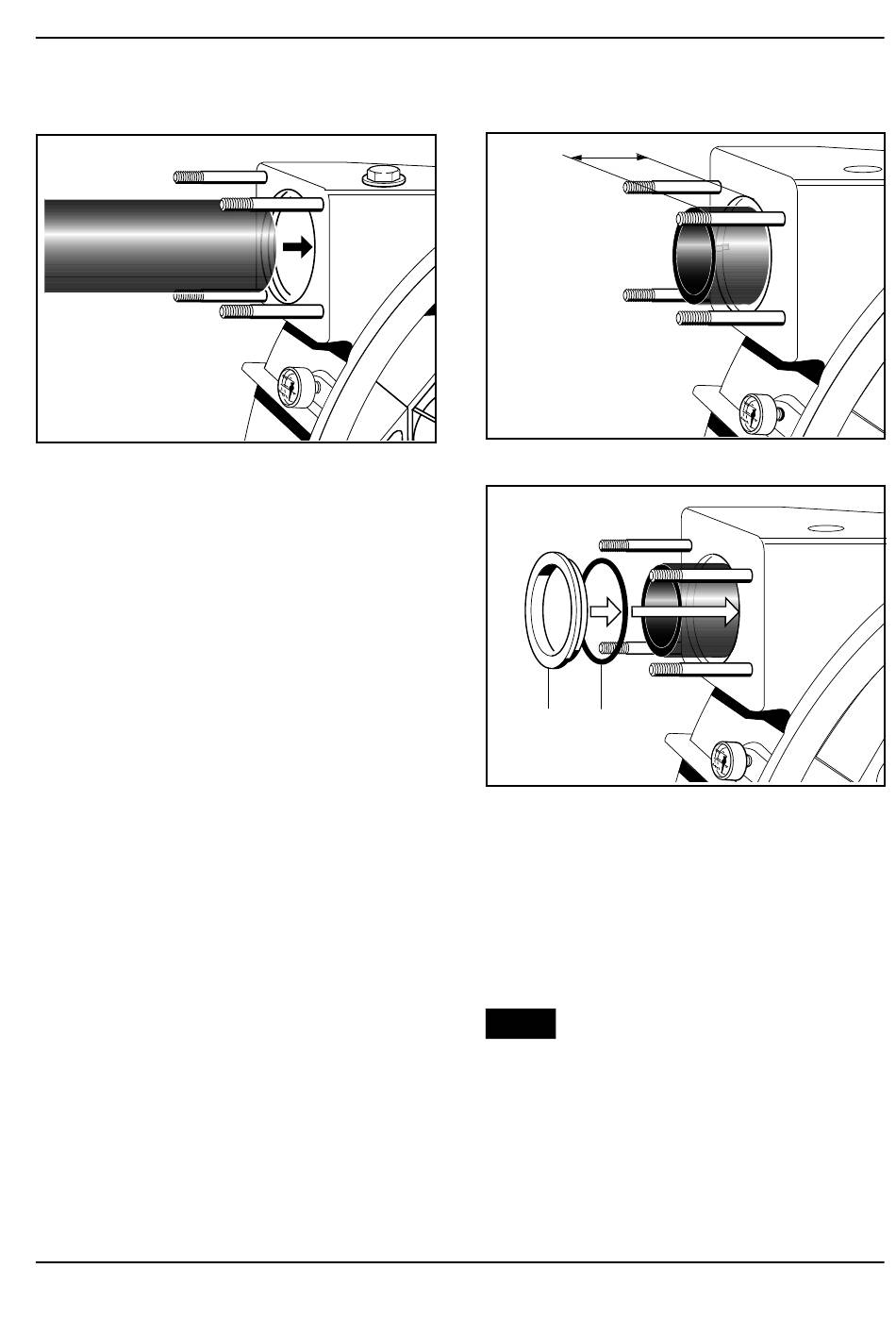

Afb. 31 Montage des Förderschlauches
glijvloeistof invetten en in de opening aan
zuigzijde van de pomp schuiven (afb. 31), tot
de slang vaststoot.
3. Pomp even inschakelen, opdat de rotor de
pompslang stapsgewijs in het pomphuis trekt,
een beetje meehelpen.
Pomp even inschakelen, opdat de juiste
inbouwpositie wordt bereikt.
De pompslang wordt in de juiste inbouwleng-
te geleverd. De juiste inbouwpositie is bereikt
wanneer de slang tot het draadloze deel van
de stiftschroeven komt (afb. 32).
Mocht de pompslang aan drukzijde te ver uit
het pomphuis steken, dan moet deze nog-
maals compleet gedemonteerd worden en
opnieuw in het huis worden gezet.
4. Eerst de aansluitstomp aan de drukzijde
compleet monteren. Met de inbouw van de
nieuwe O-ring (pos. 2, afb. 33) gevolgd door
de lagenring (pos. 1, afb. 33) beginnen.
ELRO
Slangenpompen serie IP 100-800 / XP 200-800
®
X
Afb. 32 Montage des Förderschlauches
2
1
Afb. 33 Montage Stufenring
1 Haltering
2 O-Ring
Daarna de Klemring monteren (Afb. 34).
5. Daarna de aansluitstomp voorzichtig in de
pompslang brengen en de borgflens gelijk-
matig vastschroeven.
Deze stappen zeer geconcentreerd
Opgelet!
uitvoeren. Pomp bij storing meteen
uitschakelen.
Pomp even inschakelen, opdat het slanguit-
einde aan de zuigzijde in de juiste inbouwpo-
sitie wordt getrokken.
6. Aansluitstomp aan zuigzijde monteren. Aan-
sluitstomp op dezelfde manier monteren als
beschreven onder punt 5.
31
