4.5
Ecolift L SWA und Ecolift L FKA
4.5.1

Montage Ecolift L SWA

Art.-Nr.
22000
22001
22004
22005
Der Ecolift L SWA verfügt über 2 Pendelklappen für fäkalienfreies Abwasser. Im Fall von Rückstau schließt die äußere
Klappe (Betriebsverschluss) sicher ab und öffnet selbsttätig bei abfließendem Wasser.
Die zweite Klappe (Notverschluss) bietet zusätzliche Sicherheit und kann durch Handbetätigung verschlossen und geöffnet
werden. Der Ecolift L SWA ist beispielsweise geeignet für Duschen, Waschbecken und Waschmaschinen.
4.5.2

Montage Ecolift L FKA

Art.-Nr.
22002
22003
22006
22007
Der Ecolift L FKA ist geeignet für fäkalienhaltiges Abwasser. Im Normalbetrieb sind beide Klappen geöffnet und ermöglichen
ein komplettes Auslaufen des Abwassers. Bei Rückstau vom Kanal wird eine Klappe durch ein motorisches Verschlusssys-
tem mit optischer Sonde automatisch verriegelt und nach dem Rückstau wieder automatisch geöffnet.
Wenn der Notverschlusshebel betätigt wird, fließt kein Wasser mehr in den Kanal ab.

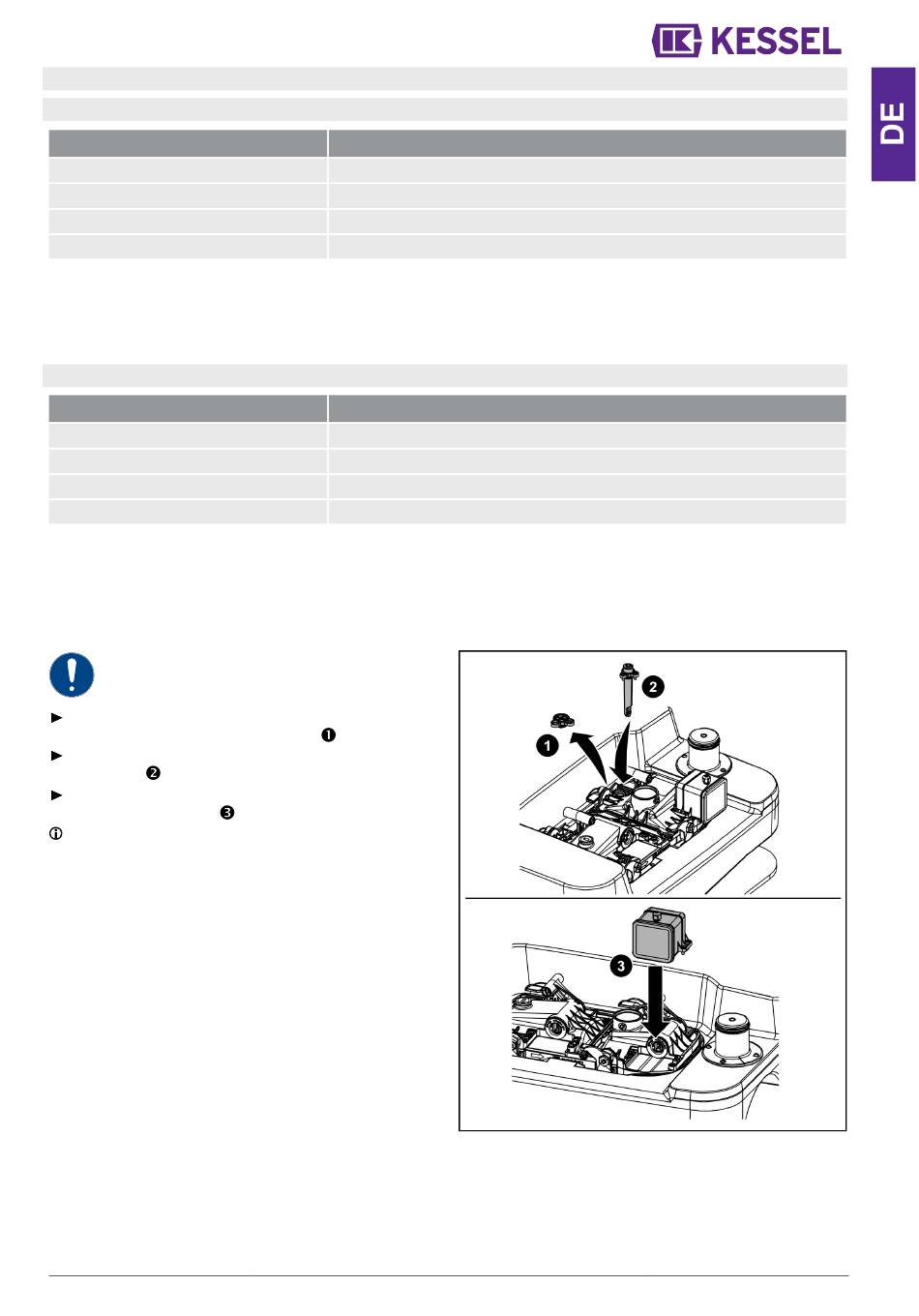

Elektrische Komponenten montieren
ACHTUNG
Die Klappe geschlossen halten.
Beide Schrauben vom Blindstopfen für die optische
Sonde und die Blindstopfen entfernen.
Die optische Sonde einführen und mit beiden Schrauben
befestigen.
Den Klappenmotor montieren und mit den beigelegten
Schrauben befestigen.
Der Anschluss der elektrischen Leitungen wird in der
beiliegenden Schaltgerät-Anleitung erläutert.
016-319
Beschreibung
Ecolift L Mono SWA mit bauseitiger Druckleitung
Ecolift L Duo SWA mit bauseitiger Druckleitung
Ecolift L Mono SWA mit integrierter Druckleitung
Ecolift L Duo SWA mit integrierter Druckleitung
Ecolift L Mono FKA mit bauseitiger Druckleitung
Ecolift L Duo FKA mit bauseitiger Druckleitung
Ecolift L Mono FKA mit integrierter Druckleitung
Ecolift L Duo FKA mit integrierter Druckleitung
Beschreibung
13 / 152
