4.5
Ecolift L SWA ed Ecolift L FKA
4.5.1
Montaggio di Ecolift L SWA
Cod.art.
22000
22001
22004
22005
L'Ecolift L SWA è dotato di 2 clapet basculanti per acque di scarico non contenenti sostanze fecali. In caso di riflusso, la cla-
pet esterna (blocco di funzionamento) si chiude in modo sicuro e si apre autonomamente quando l'acqua defluisce.
La seconda clapet (chiusura di emergenza) offre una protezione supplementare e può essere chiusa e aperta manualmente.
L'Ecolift L SWA è indicato, ad esempio, per docce, lavabi e lavatrici.
4.5.2
Montaggio di Ecolift L FKA
Cod.art.
22002
22003
22006
22007
L'Ecolift L FKA è indicato per acque di scarico contenenti sostanze fecali. Durante il funzionamento normale, entrambe le
clapet sono aperte e consentono un'uscita completa delle acque di scarico. In caso di riflusso dalla fognatura, una clapet
viene chiusa automaticamente attraverso un sistema di chiusura motorizzato con sonda ottica e viene riaperta automatica-
mente dopo il riflusso.
Se la leva della chiusura di emergenza viene azionata, l'acqua non defluisce più nella fognatura.

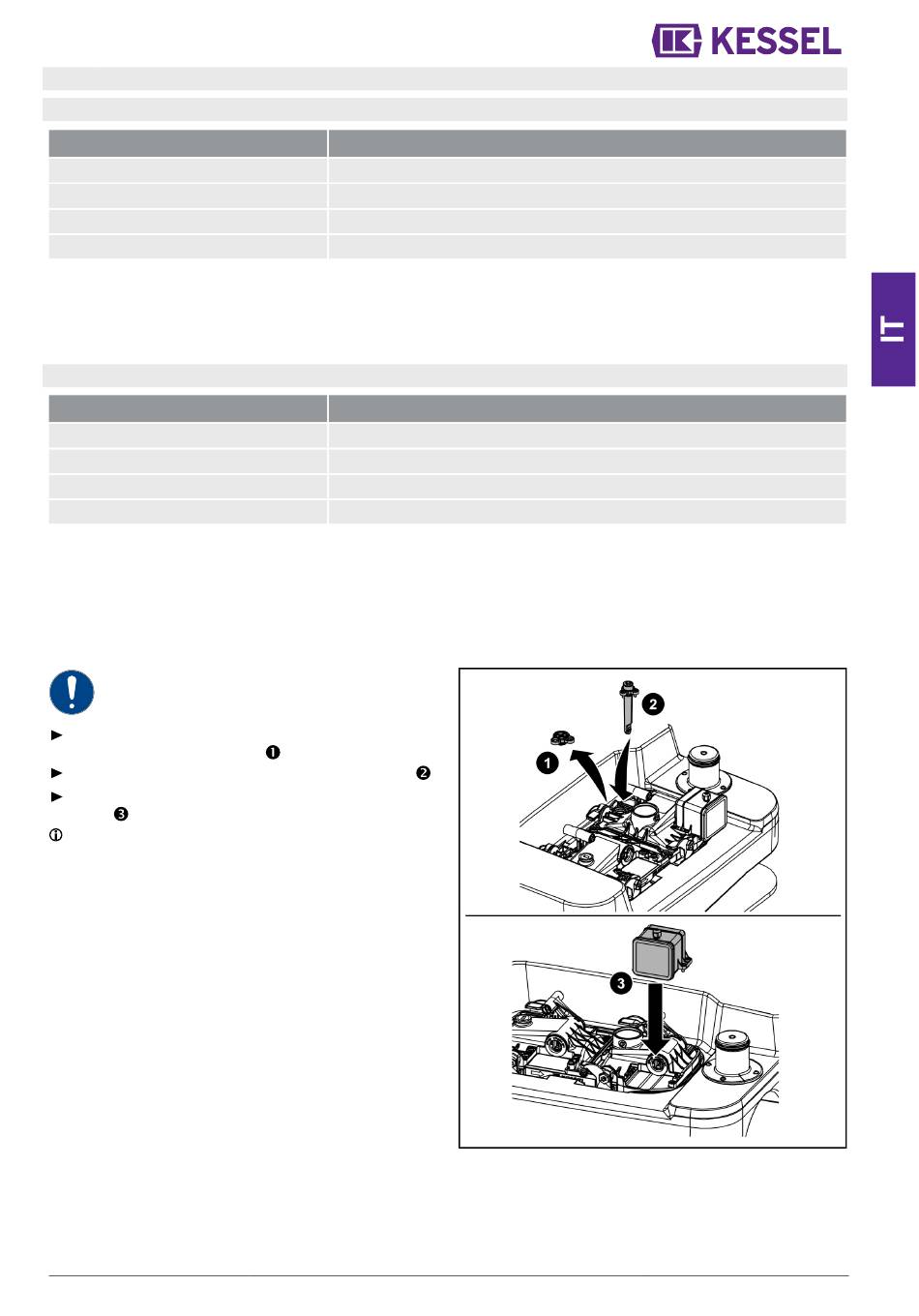

Montaggio dei componenti elettrici
AVVISO
Tenere chiusa la clapet.
Rimuovere entrambe le viti dal tappo cieco per la sonda
ottica e togliere il tappo cieco.
Inserire la sonda ottica e fissarla con entrambe le viti.
Montare il motore della clapet e fissarlo con le viti in dota-
zione.
Il collegamento dei cavi elettrici viene illustrato nelle
istruzioni allegate alla centralina.
016-319
Descrizione
Ecolift L Mono SWA con condotto di mandata predisposto in loco
Ecolift L Duo SWA con condotto di mandata predisposto in loco
Ecolift L Mono SWA con condotto di mandata integrato
Ecolift L Duo SWA con condotto di mandata integrato
Ecolift L Mono FKA con condotto di mandata predisposto in loco
Ecolift L Duo FKA con condotto di mandata predisposto in loco
Ecolift L Mono FKA con condotto di mandata integrato
Ecolift L Duo FKA con condotto di mandata integrato
Istruzioni per l'installazione e l'uso
Descrizione
85 / 152
