Technische gegevens
C

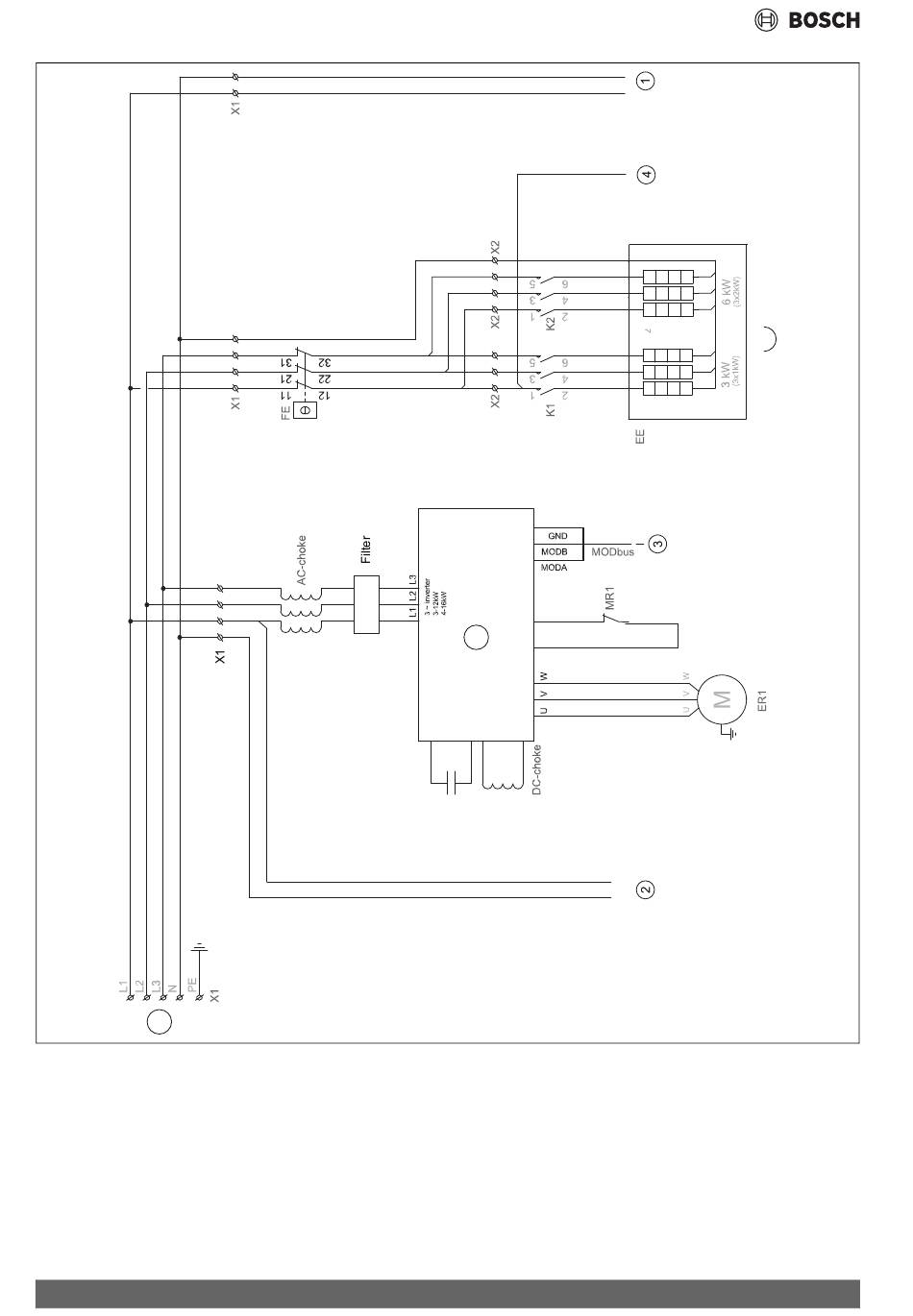

Afb. 49 Schakelschema hoofdcircuit, 12-16 kW
[A]
Elektrische bijverwarming: 3–6–9 kW
[B]
Omvormer
[C]
Netspanning, 400 V 3 N~
[1]
Bedrijfsspanning installatieprintplaat
[2]
Bedrijfsspanning I/O-module, 230 V~
[3]
Modbus van I/O-module
[4]
Oververhittingsbeveiliging geactiveerd
[EE]
Elektrische bijverwarming
[ER1]
Compressor
[FE]
Oververhittingsbeveiliging voor elektrische bijverwarming
50
B
[K1]
Magneetschakelaar voor elektrische bijverwarming, stand 1
[K2]
Magneetschakelaar voor elektrische bijverwarming, stand 2
[MR1]
Hogedrukschakelaar
[X1]
Aansluitklemmen
[X2]
Aansluitklemmen voor begrenzing van de elektrische bijver-
warming
Compress 7800i LW – 6721832732 (2023/09)
A
0010037351-002
