11.4.5 Schakelschema I/O-module

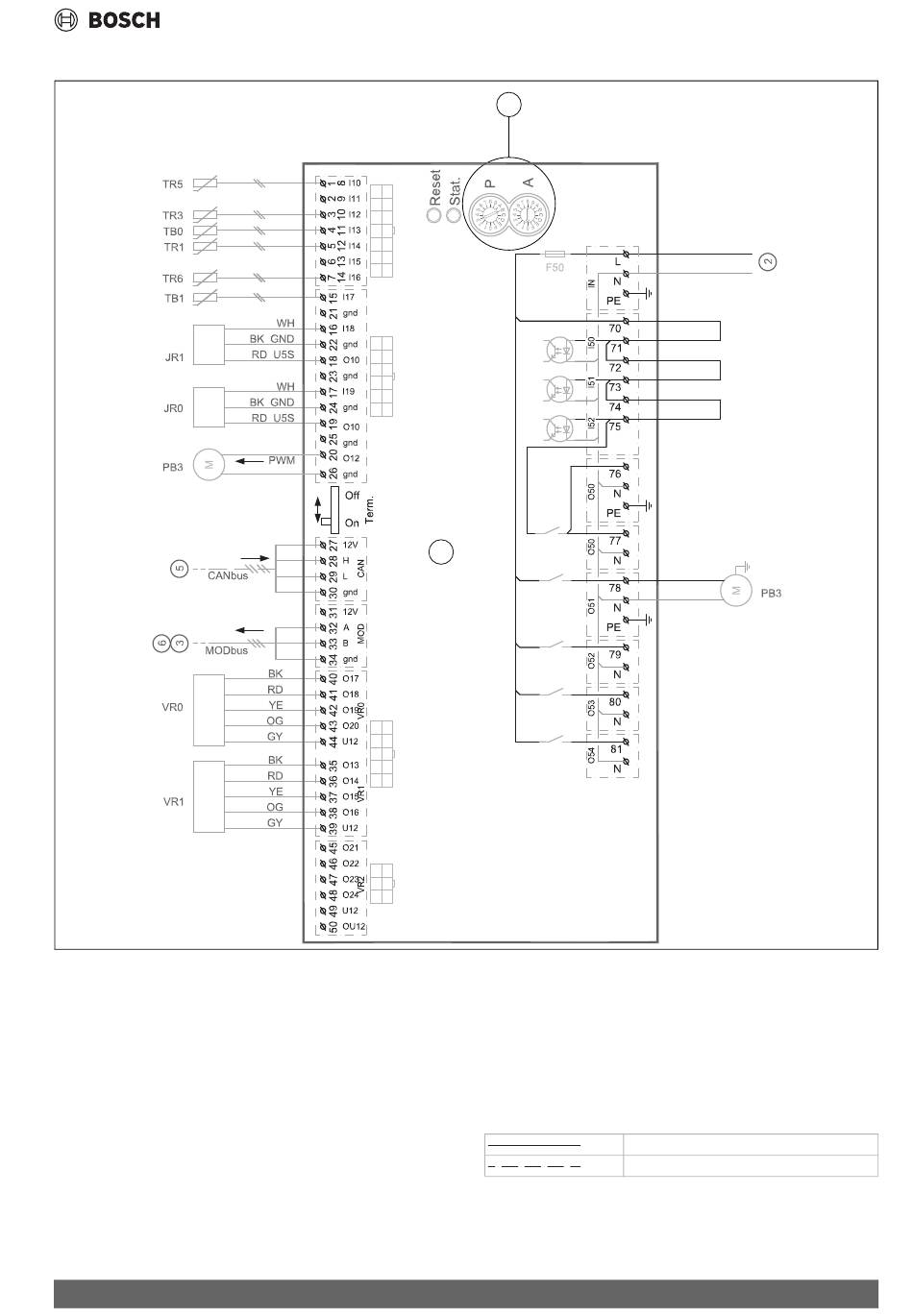

Afb. 51 Schakelschema I/O-module
[A]
I/O-module
[B]
P = 5, grootte 0 (CS7800iLW 6 M | CS7800iLW 6 MF)
P = 1, grootte 1 (CS7800iLW 8 M | CS7800iLW 8 MF)
P = 2, grootte 2 (CS7800iLW 12 M | CS7800iLW 12 MF)
P = 3, grootte 3 (CS7800iLW 16 M | CS7800iLW 16 MF)
A = 0, standaardinstelling
[2]
Bedrijfsspanning 230 V~
[3]
MOD-BUS voor de inverter
[5]
CAN-BUS van de installatieprintplaat
[6]
MOD-BUS naar pomp PC0
[JR0]
Druksensor laag
[JR1]
Druksensor hoog
[PB3]
Circulatiepomp PWM-signaal
[TB1]
Temperatuursensor brijnretour
[TB0]
Temperatuursensor brijnaanvoer
Compress 7800i LW – 6721832732 (2023/09)
B
A
[TR1]
Temperatuursensor compressor
[TR3]
Temperatuursensor vloeistofleiding cv-bedrijf
[TR5]
Temperatuursensor aanzuiggas
[TR6]
Temperatuursensor verwarmingsgas
[VR0]
Elektronisch expansieventiel, koudemiddel-tussencircuit
[VR1]
Elektronisch expansieventiel
[F50]
Zekering 6,3 A
[PB3]
Brijncircuitpomp
Technische gegevens
0010018064-003
Fabrieksaansluiting
Aansluiting bij installatie/toebehoren
53
