11.4
Schakelschema
11.4.1 Overzicht besturing

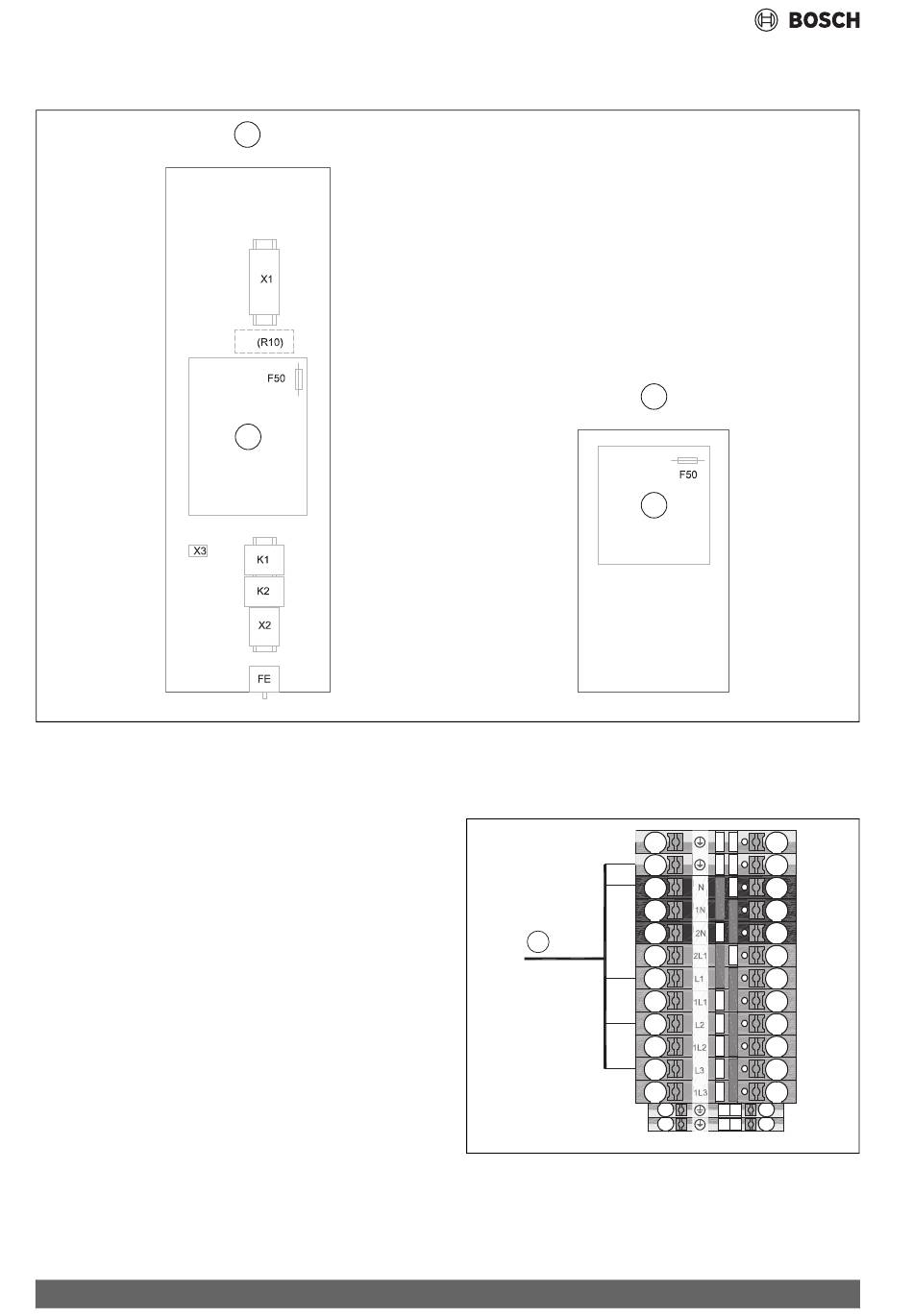

Afb. 46 Overzicht besturing
[A]
Besturing warmtepomp
[B]
Besturing koudecircuit
[1]
Installatieprintplaat
[2]
I/O-module
[X1]
Aansluitklemmen
[R10]
Steekplaats voor eventuele overlastbelastingsbeveiliging
(toebehoren)
[F50]
Sturingszekering printplaat
[X3]
Aansluitklemmen MOD-BUS
[K1]
Relais bijverwarmingsniveau 1
[K2]
Relais bijverwarmingsniveau 2
[X2]
Aansluitklemmen voor begrenzing van de elektrische bijver-
warming
[FE]
Oververhittingsbeveiliging voor elektrische bijverwarming
48
A
1
11.4.2 Stroomvoorziening in leveringstoestand (6 kW, 8 kW,
12 kW, 16 kW)
Gemeenschappelijke voeding, 400 V 3 N~.
1
400V 3N~
Afb. 47 Stroomvoorziening in leveringstoestand (6 kW, 8 kW, 12 kW,
16 kW)
[1]
Bedieningseenheid, compressor en elektrische bijverwarming
zijn in de leveringstoestand op N, L1, L2, L3 en randaarding (po-
lyethyleen) aangesloten (400 V 3 N~).
