Installatie
5.5.6
Aansluitingen op de installatieprintplaat
T0
T1
TW1
TW2
I1
I2
I3
EMS-BUS
CAN-BUS

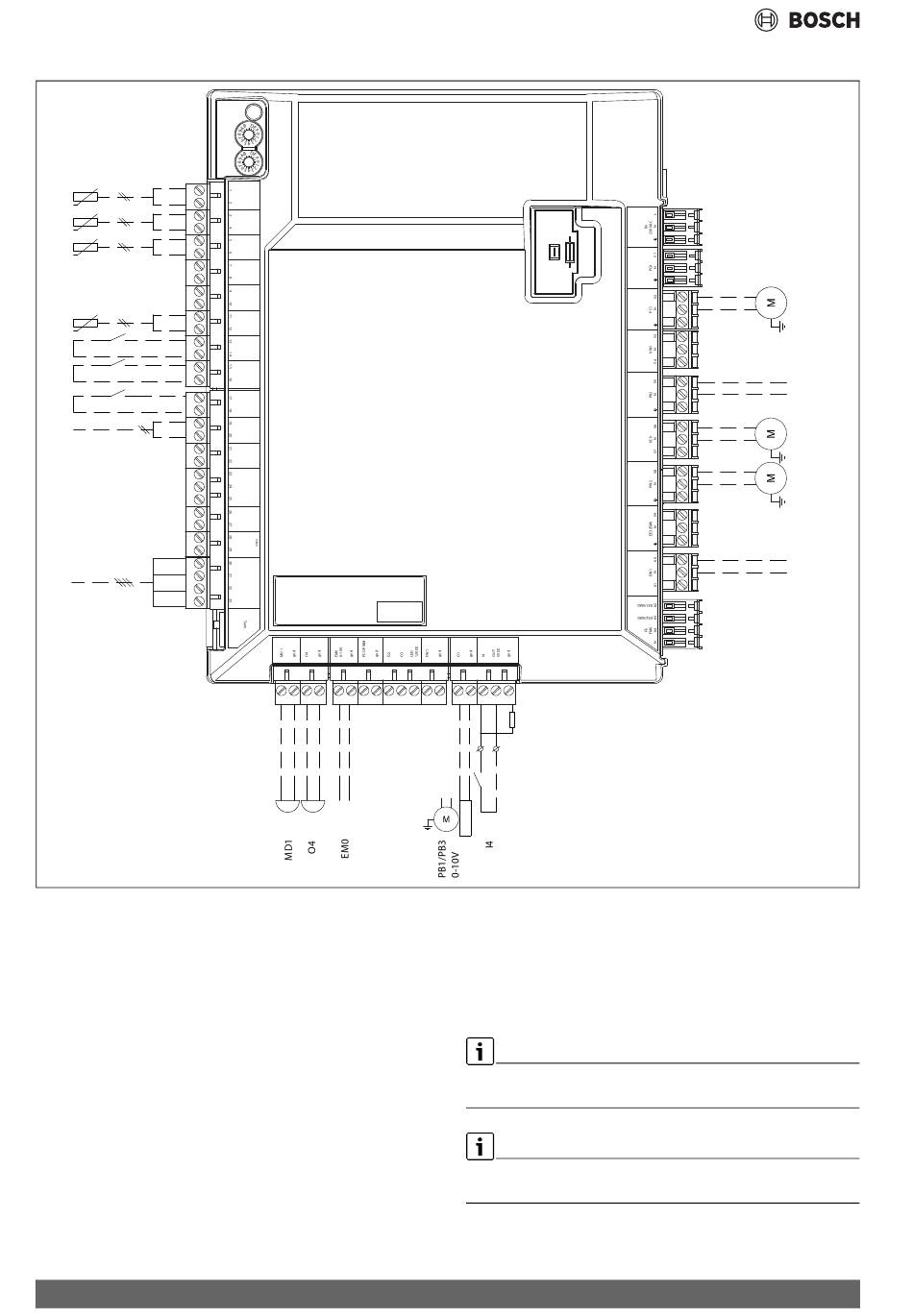

Afb. 20 Aansluitingen op de installatieprintplaat
[T0]
Aanvoertemperatuursensor
[T1]
Buitentemperatuursensor
[TW1]
Warmwatertemperatuursensor onder (alleen bij
aansluiting van een externe boiler)
[TW2]
Warmwatertemperatuursensor boven (alleen bij
aansluiting van een externe boiler)
[I1]
Externe ingang 1 (energieleverancier)
[I2]
Externe ingang 2
[I3]
Externe ingang 3
[EMS-BUS]
EMS-BUS voor toebehoren
[CAN-BUS]
CAN-BUS voor toebehoren
[O4]
Zoemer (extern, toebehoren)
[I4]
Externe ingang 4 (SG)
[A0]
Verzamelalarm
[PW2]
Warmwatercirculatiepomp
[PB1/PB3]
Broncircuitpomp/bijkomende brijncircuitpomp,
230 V. De uitgang wordt geactiveerd, als het bron-
circuit als brijncircuit wordt gekozen
[PB1/PB3, 0-10V] Toerentalregeling voor extra brijncircuitpomp, 0-
24
Stat.
C
A
C
P
T0
gnd
T1
gnd
TW1
gnd
TC0
gnd
TC1
gnd
I5
gnd
I1
gnd
I2
gnd
I3
gnd
EMS gnd
EMS
HMI gnd
HMI
BBT
BBT gnd
BBT 12VDC
IP 12VDC
gnd
CAN hi
CAN lo
OUT 12VDC
CAN high
CAN low
gnd
off
on
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
5a
[MD1]
[PK2]
[PC1]
Max. belasting aan de relaisuitgang PK2: 2 A, cos> 0,4. Bij een hogere
belasting montage van een tussenrelais.
Max. belasting aan de relaisuitgang PB1/PB3: 2 A, cos> 0,4. Bij een
hogere belasting montage van een tussenrelais of beveiliging.
10 V
Aansluiting dauwpuntsensor. Maximaal kunnen
5 sensoren aangesloten worden
Koeling aan/uit. Pomp/ventilatorconvector enzo-
voort
Circulatiepomp voor de cv-installatie
