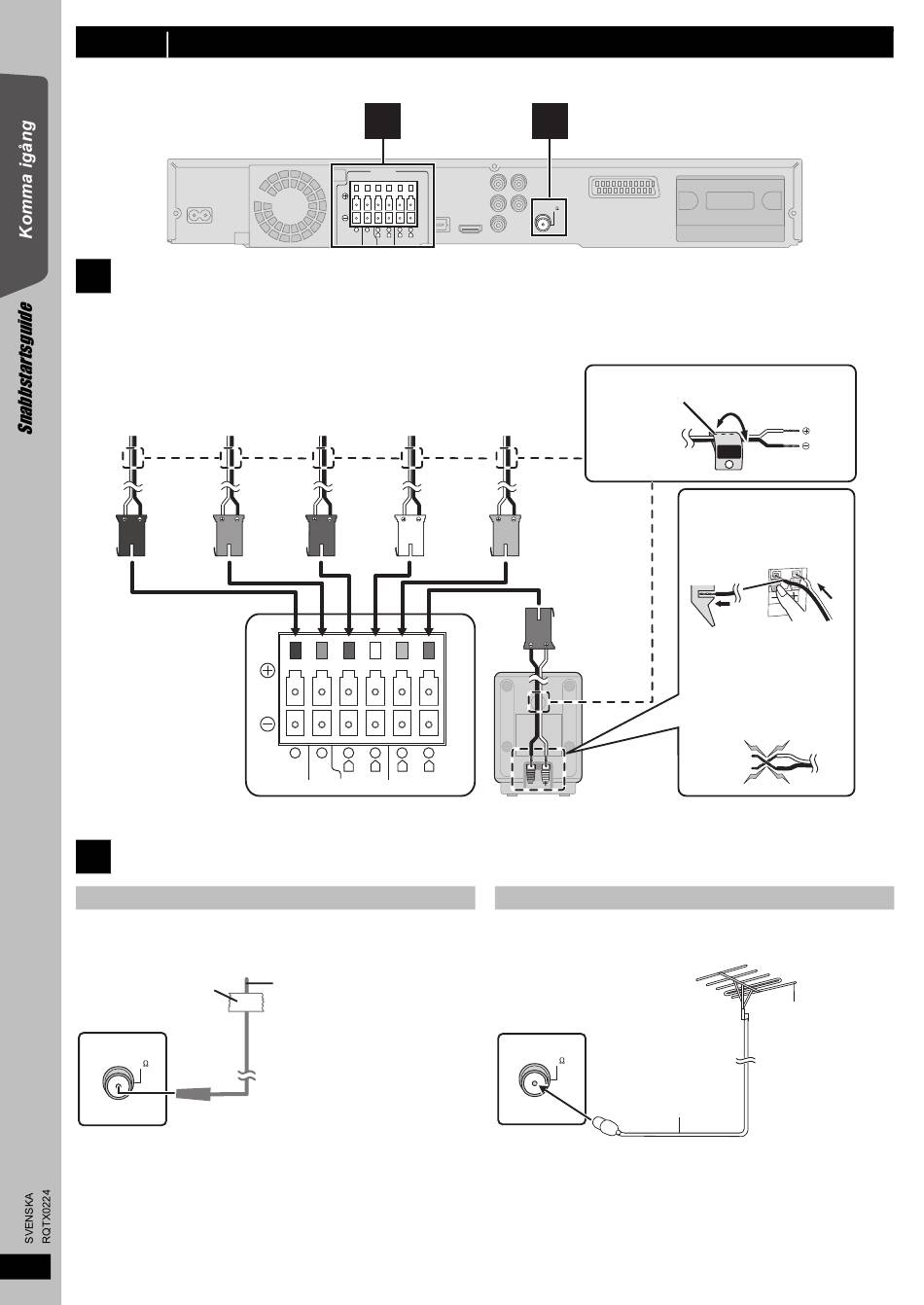

steg 3
Anslutningar
Stäng av all utrustning innan anslutning och läs tillhörande bruksanvisningar.
Anslut inte nätkabeln förrän alla andra anslutningar fullföljts.
1
Högtalaranslutningar
Exempel på installation
Var uppmärksam på typen av högtalare och anslutarens färg vid placering av högtalarna.
Anslut till uttag med samma färg.
Det är bra att använda klistermärkena till högtalarna när man ansluter kablarna.
LILA
GRÖN
SUBWOOFER
CENTER
Huvudenhet
2
Anslutningar radioantenn
Användning av inomhusantenn
Tejp
Huvudenhet
FM ANT
(75 )
6
40
1
SPEAKERS
6
5
2
1
4
3
R
R
L
L
SUBWOOFER
CENTER
FRONT
SURROUND
RÖD
VIT
FRONT
FRONT
(R)
(L)
6
5
2
1
4
3
R
R
L
L
SUBWOOFER
CENTER
FRONT
SURROUND
FM-inomhusantenn
(medföljer)
Fäst denna ände av antennen
där du får bäst mottagning.
2
Y
L
P
B
R
FM ANT
(75 )
AV OUT
AV OUT
P
R
OPTICAL
OPTICAL
COMPONENT
COMPONENT
IN IN
VIDEO OUT
VIDEO OUT
t. ex. Surround högtalare (L)
GRÅ
Etikett till högtalarkabel (medföljer)
SURROUND
(R)
BLÅ
SURROUND
(L)
t. ex. [PT570]
Användning av utomhusantenn
Använd utomhusantenn om det är dålig mottagning för FM-radio.
≥ Koppla från antennen när enheten inte används.
≥ Använd inte utomhusantennen under elektrisk storm.
Huvudenhet
FM ANT
(75 )
Huvudenhet
SURROUND
Lch
3
För in kabeln helt, och var
noga att inte föra in längre
än kabelisoleringen.
: Vit
: Blå
Tryck!
● Var försiktig att inte skifta
(kortsluta) eller kasta
om polariteten på
högtalarkablarna eftersom
detta kan skada högtalarna.
GÖR
INTE
FM-utomhusantenn
[Använd en TV-anten
(medföljer ej)]
Antennen bör
installeras av en
kompetent tekniker.
75 koaxialkabel
(medfoljer ej)
