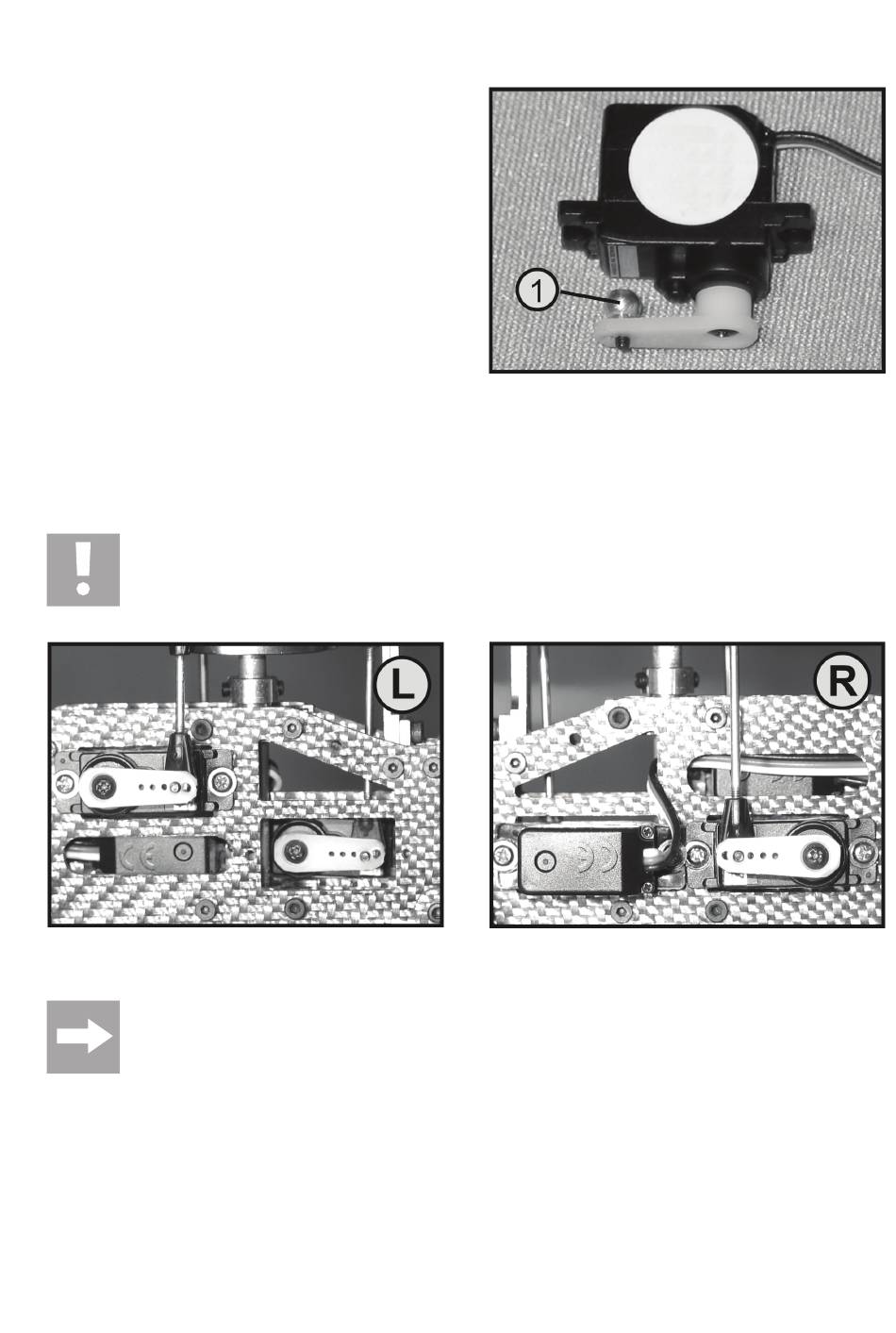

c) Montage der Taumelscheiben-Servos
• Montieren Sie zunächst den Servohebel auf das Servo
und setzen das Servo probeweise in die Mechanik.
Der Montagepunkt der Gelenkkugel (1) muss dann so
gewählt werden, dass das Anlenkgestänge annähernd
senkrecht zum Servohebel steht (siehe Bild 7).
• Wenn der richtige Abstand ermittelt ist, schrauben Sie
die Gelenkkugel entsprechend der Abbildung am
Servohebel fest.
• Setzen Sie die Servos entsprechend den Abbildungen
in das Chassis ein. Hängen Sie danach die Gelenk-
kugeln in die Gelenkpfannen der Taumelscheiben-
gestänge ein.
• Anschließend können Sie die Servos fest mit der Me-
chanik verschrauben. Die Servokabel werden nach
vorne aus der Mechanik geführt (siehe auch Bild 11).
Achtung!
Ziehen Sie die Schrauben nicht zu fest an, damit die Bohrungen in den Chassisplatten nicht ausbre-
chen.
Bild 7a
Bild 7a zeigt die linke Chassis-Seite, Bild 7b zeigt die rechte Chassis-Seite.
12
Bild 6
Bild 7b
