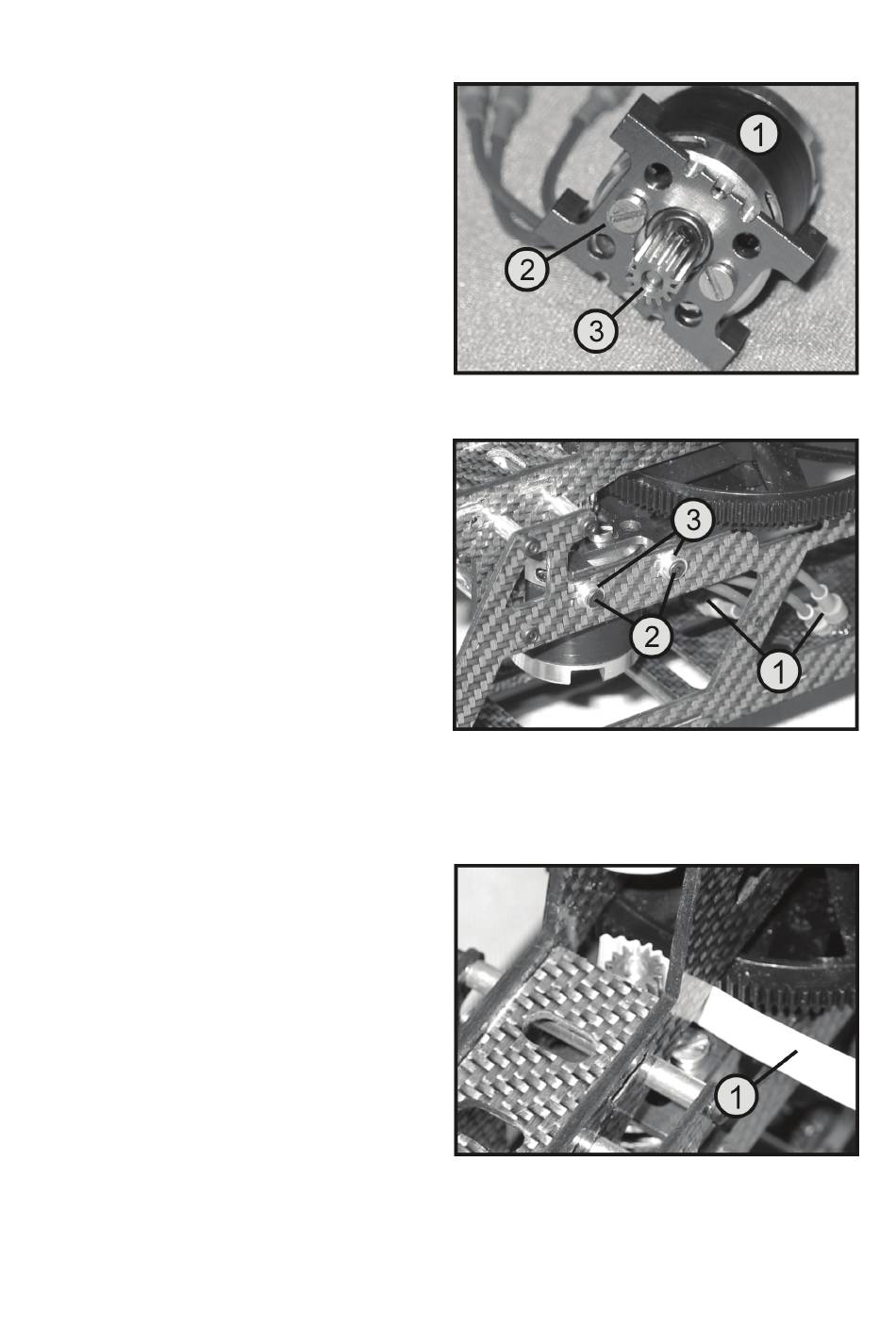

b) Montage du moteur d'entraînement
• Vissez d'abord le moteur sans balai (1) conformément
à la figure au support de moteur livré avec (2).
Ne serrez pas encore les vis fermement, il vous faut
d'abord ajuster le jeu des engrenages.
• Remettez en place le pignon du moteur (3) et serrez-le
également légèrement.
• Introduisez le moteur dans le système mécanique en
poussant par l'avant et orientez le support de moteur
suivant les trous percés dans le châssis.
Les câbles de raccordement pour moteur (1) devraient
être orientés dans le sens du vol vers l'arrière.
• Vous pouvez maintenant procéder à visser le support
de moteur au châssis.
Afin d'agrandir la surface d'appui des vis de fixation
(2), insérez en plus des manchons en alu (3).
Avant de visser les vis, enduisez les filetages d'un peu
de vernis de fixation à résistance moyenne pour vis.
• Poussez le pignon de moteur jusqu'à la hauteur né-
cessaire et vissez-le sur l'arbre du moteur.
• Ajustez ensuite le jeu des engrenages à l'aide d'un ru-
ban étroit de papier et vissez fermement le moteur ou
le support de moteur.
Figure 3
Figure 4
Figure 5
