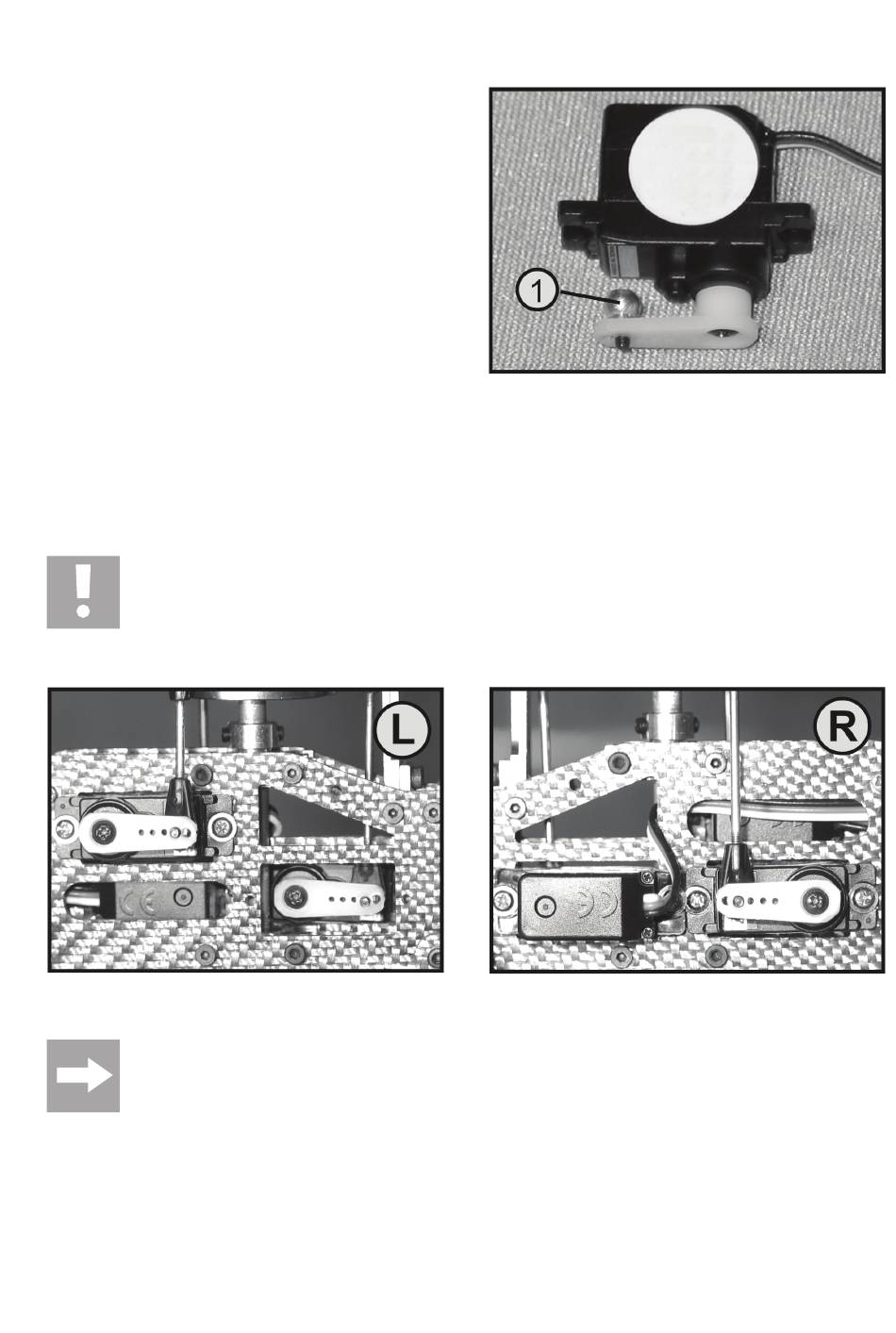

c) Montage van de tuimelschijfservo's
• Monteer eerst de servohendel op de servo en zet de
servo bij wijze van proef in het mechaniek.
Het montagepunt van de kogel van het kogelgewricht
(1) moet dan zo gekozen worden, dat de stuurstangen
bijna verticaal ten opzichte van de servohendel staan
(zie afbeelding 7).
• Als de juiste afstand bepaald is, schroeft u de kogel
van het kogelgewricht overeenkomstig de afbeelding
op de servohendel vast.
• Plaats de servo's overeenkomstig de afbeeldingen in
het chassis. Hang daarna de kogels van het kogel-
gewricht in de gewrichtskommen van de tuimelschijf-
stangen.
• Vervolgens kunt u de servo's vast op het mechaniek
vastschroeven. De servokabels worden naar voren uit
het mechaniek geleid (zie ook afbeelding 11).
Opgelet!
Draai de schroeven niet te vast zodat de boringen in de chassisplaten niet vernield worden.
Afb. 7a
Afbeelding 7a toont de linker chassiskant, afbeelding 7b toont de rechter chassiskant.
72
Afb. 6
Afb. 7b
