f) Montage des Piezokreisels
• Der Piezokreisel (1) wird mit Hilfe einer doppelseitig kle-
benden Schaumstoffplatte, die dem Kreisel beiliegt, auf
der vorbereiteten Plattform an der Chassisoberseite
aufgeklebt.
• Die Steckverbindung zum Heckrotor-Servo wird mit Kle-
bestreifen gesichert und das aufgewickelte Kabel dann
mit einem Kabelbinder (2) am Chassis befestigt.
• Das Anschlusskabel (3) des Kreisels wird wie bei den
Taumelscheiben-Servos nach vorne aus der Mechanik
heraus geführt.
g) Montage des Empfängers
• Der Empfänger (1) wird mit Hilfe einiger Gummiringe
am oberen Chassisvorbau befestigt. In der Praxis hat
es sich bewährt, noch etwas Schaumstoff unterzule-
gen, um mechanische Chassis-Schwingungen vom
Empfänger zu entkoppeln.
• Überlange Servokabel werden in Schlaufen gelegt und
seitlich am Empfänger ebenfalls mit den Gummiringen
befestigt.
• Die Empfängerantenne wird durch ein Antennen-
röhrchen (2) geführt, das aus dem RC-Car-Bereich
stammt. Gegebenenfalls müssen Sie die vorbereiteten
Ösen an den Kufenbügeln etwas ausfeilen.
Der Antennendraht muss dabei so verlegt werden, dass
die Kabinenhaube problemlos aufgesetzt werden kann.
Achtung!
Achten Sie beim Verlegen der Kabel unbedingt darauf, dass kein Kabel unter mechanischer Zug-
belastung steht und alle Leitungen fest am Chassis fixiert sind (3).
Bei einer zu losen Kabelverlegung besteht die Gefahr, dass Leitungen durchscheuern bzw. in die Me-
chanik gelangen können.
14

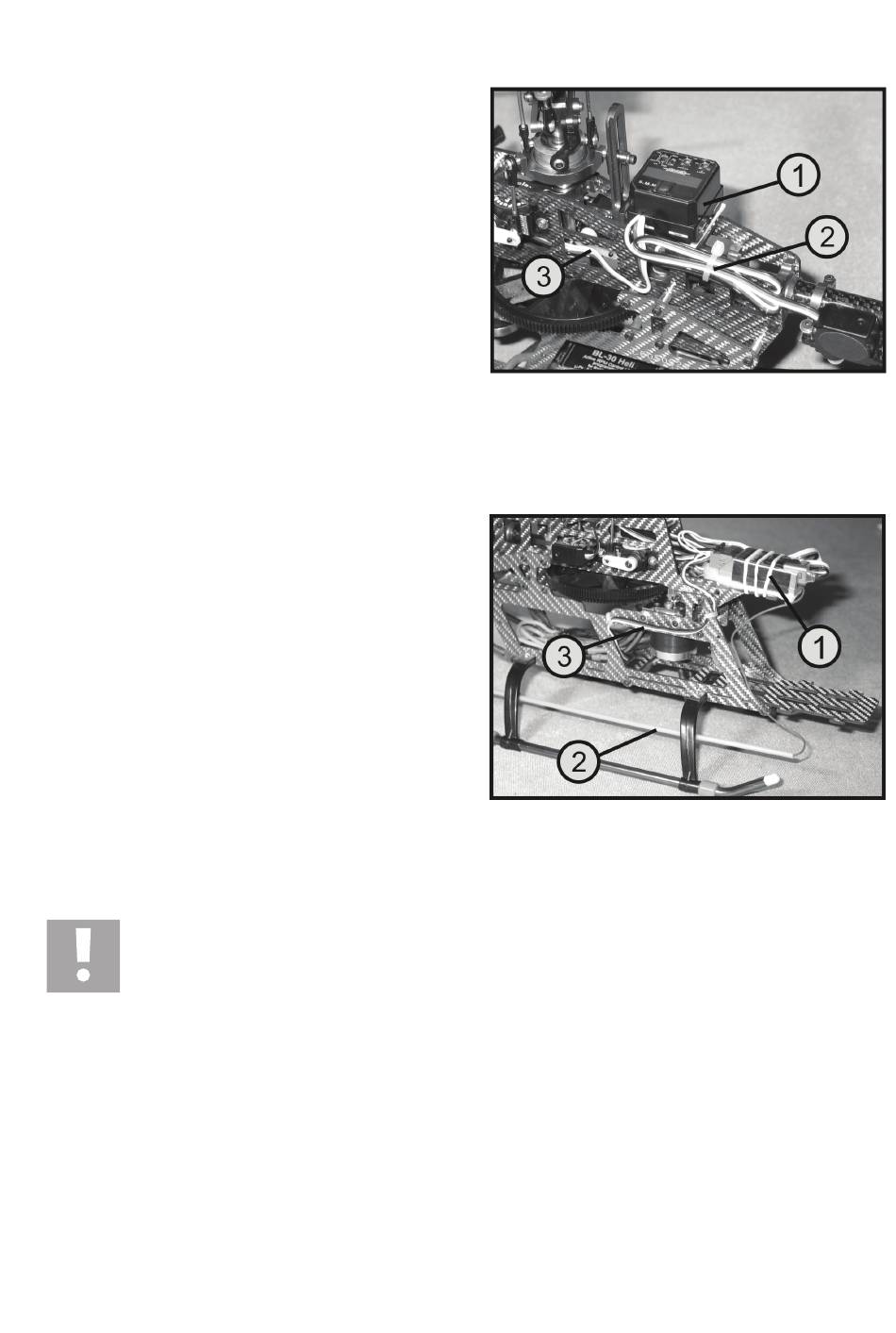

Bild 10
Bild 11
