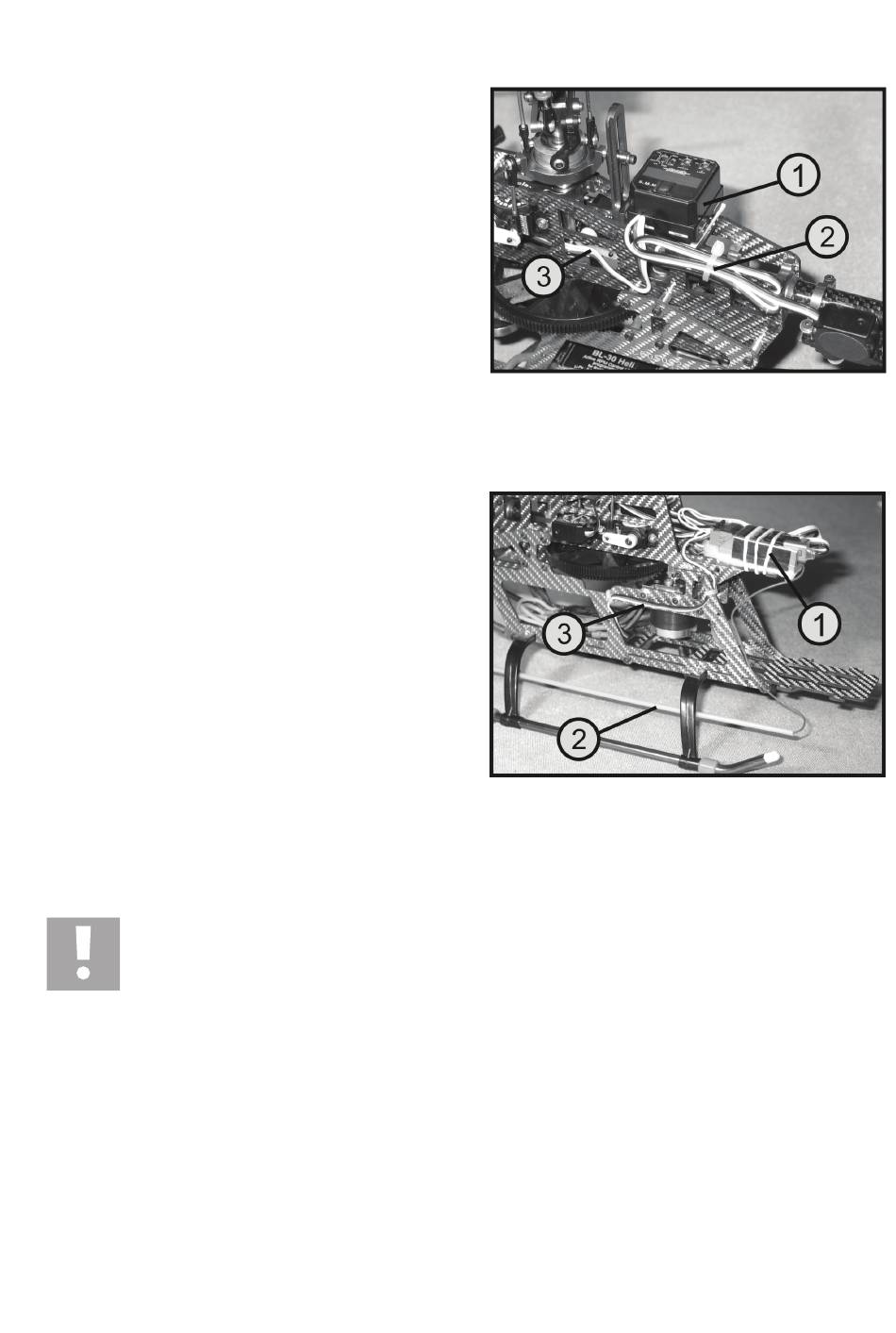

f) Montage du gyroscope piézo
• Collez le gyroscope piézo (1) au moyen d'une plaque
en mousse synthétique adhésive double face sur la
plateforme de la face supérieure du châssis.
• Le connecteur au servo du rotor arrière doit être fixé au
moyen d'un ruban adhésif et le câble enroulé au moyen
d'un collier autobloquant (2) au châssis.
• Faites glisser le câble de raccordement (3) du gyros-
cope vers l'avant du système mécanique comme avec
les servos du plateau oscillant.
g) Montage du récepteur
• Le récepteur (1) doit être fixé au moyen de quelques
anneaux en caoutchouc sur l'avant-corps du châssis.
Dans la pratique il s'est avéré utile de placer de la
mousse synthétique en dessous pour découpler les
oscillations mécaniques du châssis du récepteur.
• Les câbles des servos sont placés en boucles et fixés
latéralement sur le récepteur également au moyen d'an-
neaux en caoutchouc.
• Faites glisser l'antenne du récepteur par le tube de l'an-
tenne (2) provenant du domaine de modèles réduits
RC. Le cas échéant, vous devez usiner à la lime les
oeillets disposés aux plaques de retenue de roulement
cassées.
Le fil de l'antenne doit être posé de manière à ce que la
verrière de la cabine puisse être placée sans problème.
Attention !
Lors de la pose des câbles, veillez impérativement à ne soumettre aucun câble à la contrainte de
traction mécanique et à ce que tous les câbles soient bien fixés au châssis (3).
Lorsque les câbles sont posés de manière trop lâche, il y a toujours le risque d'abrasion des câbles ou
qu'ils pénétrent dans le système mécanique.
54
Figure 10
Figure 11
