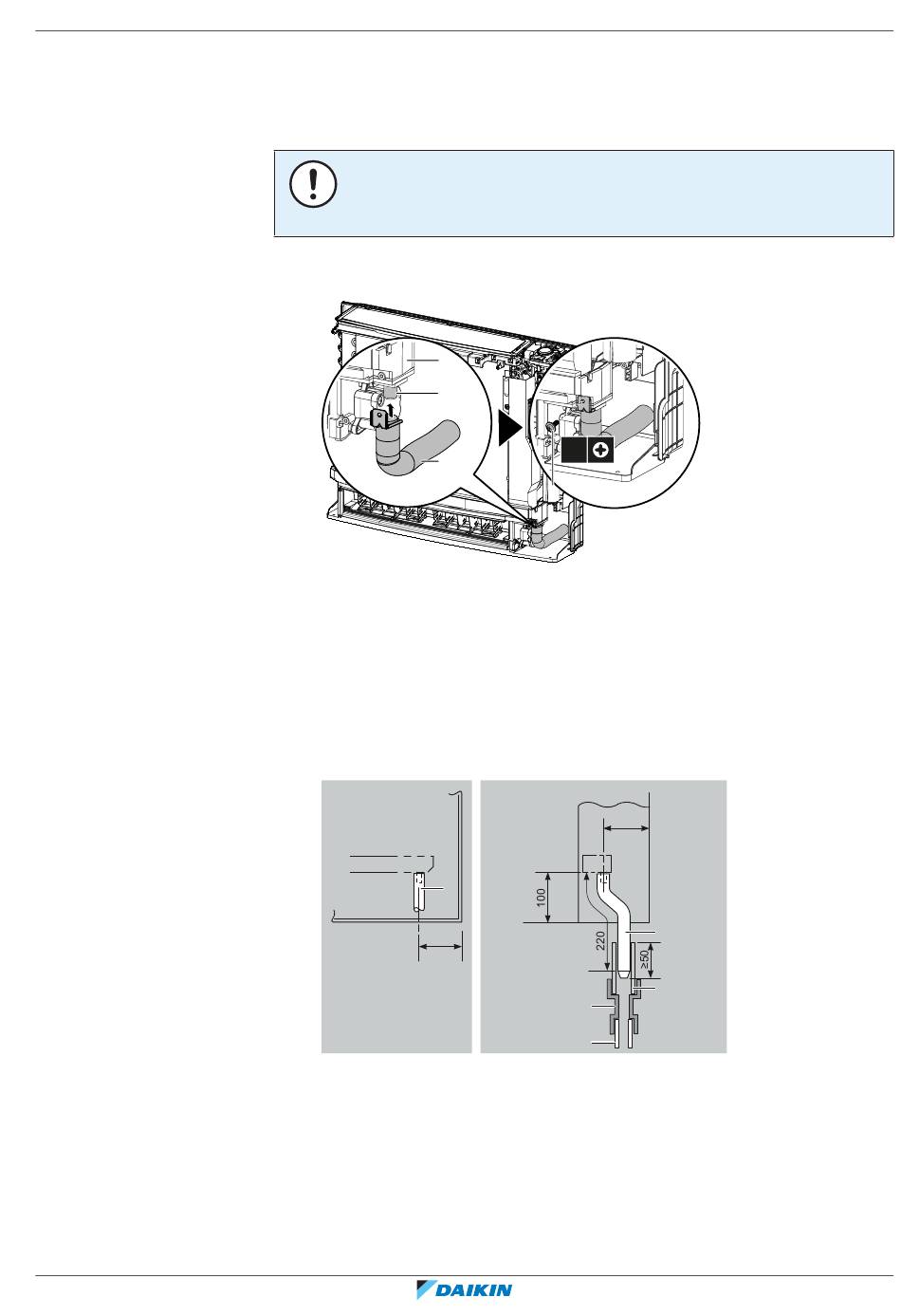

6.4.2 Afvoerleiding aansluiten op de binnenunit
6.4.3 Controle op waterlekken
CVXM-B, FVXM-B, FVXTM-B
Split-systeemairconditioners
4P769827-3E – 2024.09
▪
Condensatie. Neem maatregelen tegen condensatie. Isoleer de volledige
afvoerleiding in het gebouw.
OPMERKING
Een slechte aansluiting van de afvoerslang kan lekken veroorzaken en schade
berokkenen aan de installatieruimte en de omgeving.
1 Duw de afvoerslang (accessoire) zo ver mogelijk over de aansluiting van de
afvoerleiding en maak ze vast met 1 schroef (accessoire).
a
b
c
a Lekbak
b Afvoeraansluiting
c Afvoerslang (accessoire)
d Schroef (accessoire)
2 Controleer op waterlekken (zie
3 Isoleer de aansluiting van de afvoerleiding binnen en de afvoerleiding met
≥10 mm isolatiemateriaal om condensatie te voorkomen.
4 Sluit de afvoerleiding aan op de afvoerslang. Steek de afvoerslang ≥50 mm in
de afvoerleiding zodat zij er niet uit kan worden getrokken.
100
a Afvoerslang (accessoire)
b Vinylchloride afvoerleiding (VP-30) (lokaal te voorzien)
c Verloopstuk (lokaal te voorzien)
d Vinylchloride afvoerleiding (VP-20) (lokaal te voorzien)
1 Verwijder de luchtfilters.
2 Giet ongeveer 1 l water langzaam in de afvoerbak en controleer op
waterlekken.
1×
d
"6.4.3 Controle op
a
c
d
6
Installatie van de unit
|
waterlekken" [
150
a
b
(mm)
Uitgebreide handleiding voor de installateur
4
37]).
37
