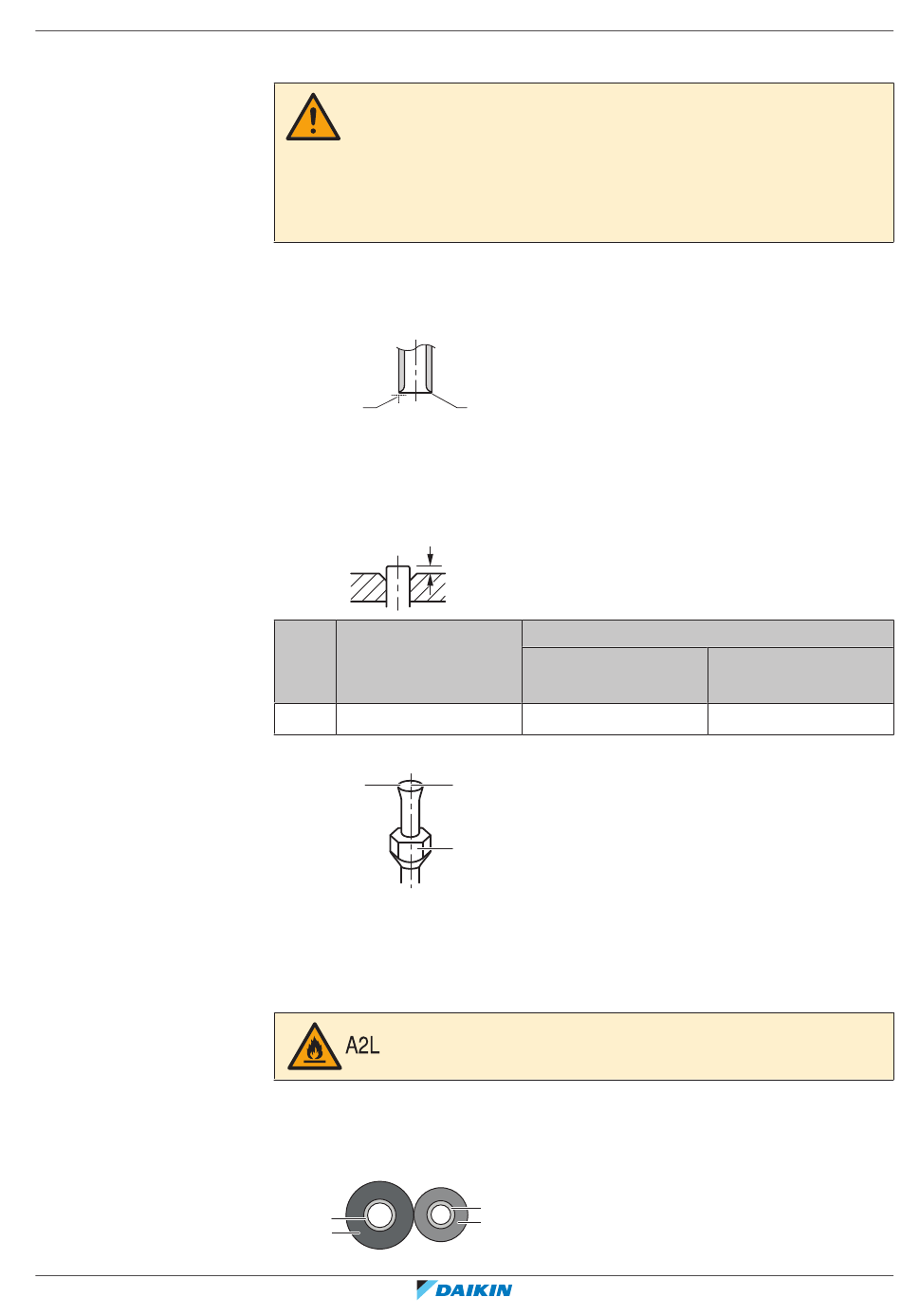

7.2.5 Leidinguiteinde optrompen
7.2.6 Koelmiddelleiding op de binnenunit aansluiten
CVXM-B, FVXM-B, FVXTM-B
Split-systeemairconditioners
4P769827-3E – 2024.09
VOORZICHTIG
▪
Een onvolledige verbreding kan lekken van koelgas veroorzaken.
▪
Gebruik getrompte buizen NIET opnieuw. Gebruik nieuwe getrompte buizen om
ervoor te zorgen dat er geen koelgas kan lekken.
▪
Gebruik de getrompte moeren die bij de unit werden meegeleverd. Andere
getrompte moeren kunnen koelgaslekken veroorzaken.
1 Snijd het uiteinde van de leiding af met een pijpensnijder.
2 Verwijder de bramen en houd daarbij het afgesneden vlak naar beneden
zodat er GEEN bramen in de leiding kunnen komen.
a
a Snijd precies in rechte hoeken af.
b Verwijder de bramen.
3 Verwijder de flaremoer van de afsluiter en zet de flaremoer op de leiding.
4 Verbreed de leiding. Verbreed exact op de plaats zoals getoond op de
volgende afbeelding.
A
Flaregereedschap voor
R32 (koppelingstype)
A
0~0,5 mm
5 Controleer of de verbreding goed werd uitgevoerd.
a
a De binnenkant van de verbreding mag GEEN gebreken vertonen.
b Het uiteinde van de leiding MOET gelijkmatig en in een perfecte cirkel verbreed zijn.
c Controleer of de flaremoer is aangebracht.
WAARSCHUWING: MATIG ONTVLAMBAAR MATERIAAL
Het koelmiddel in deze unit is weinig ontvlambaar.
▪
Leidinglengte. Houd de koelmiddelleiding zo kort mogelijk.
1 Sluit de koelmiddelleiding aan op de unit met flare-aansluitingen.
2 Isoleer de koelmiddelleiding op de binnenunit als volgt:
a
b
7
|
b
Conventioneel flaregereedschap
Koppelingstype
(Ridgid-type)
1,0~1,5 mm
b
c
c
d
Installatie van de leidingen
Vleugelmoertype
(Imperial-type)
1,5~2,0 mm
Uitgebreide handleiding voor de installateur
43
