6.3.2 Een muuropening boren
6.3.3 Ingesneden delen verwijderen
CVXM-B, FVXM-B, FVXTM-B
Split-systeemairconditioners
4P769827-3E – 2024.09
23 Wanneer de installatie beëindigd is, breng het voorpaneel en het voorrooster
weer aan.
VOORZICHTIG
Gebruik bij muren met een metalen frame of een metalen plaat een in de muur
ingebedde leiding en een muurafdekplaat in de doorvoeropening om schade door
hitte, elektrische schokken of brand te voorkomen.
OPMERKING
Dicht de openingen rond de leidingen af met afdichtingsmateriaal (lokaal te voorzien)
om waterlekken te voorkomen.

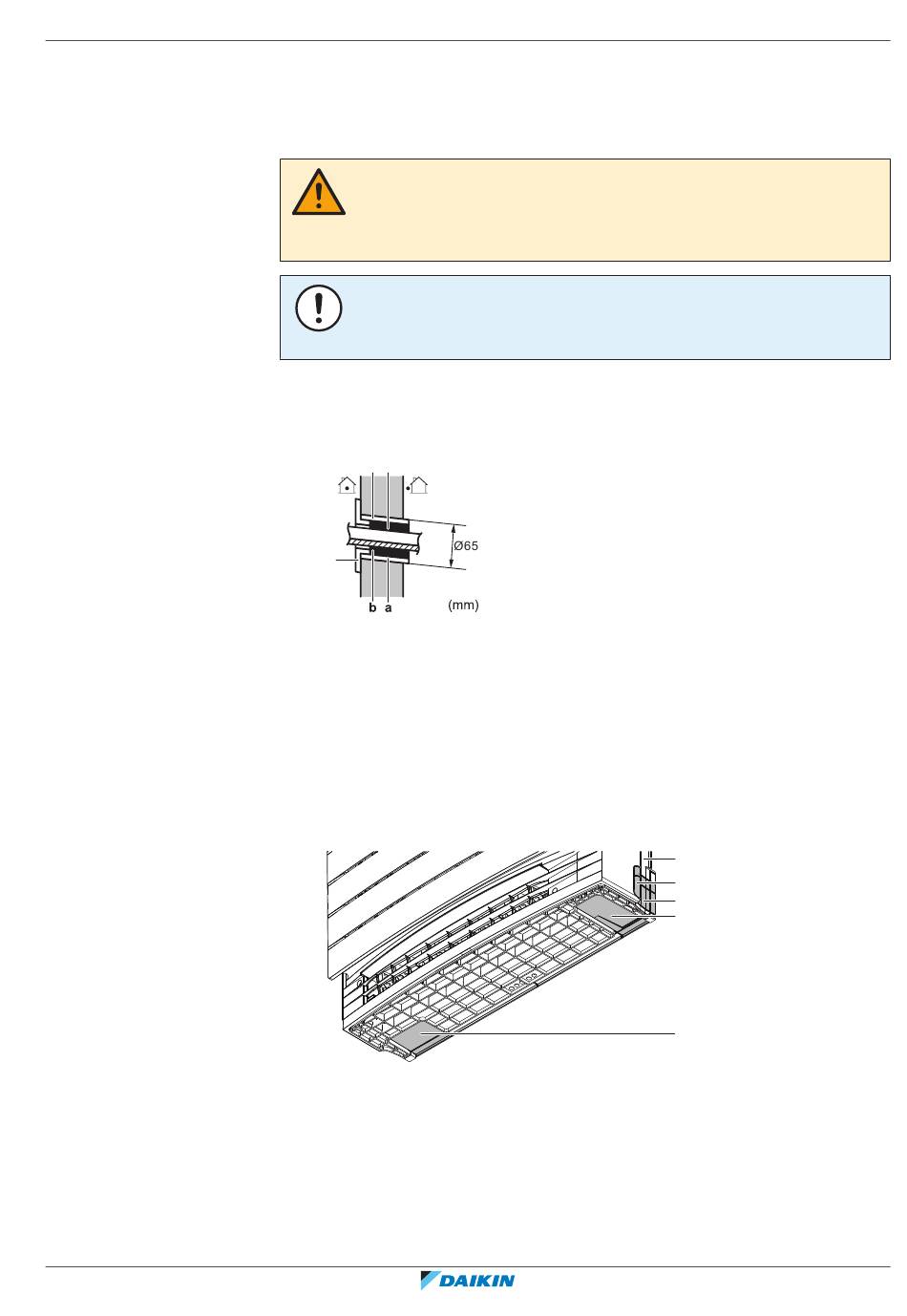

1 Boor een naar buiten aflopende doorvoeropening van 65 mm in de muur.
2 Breng een ingebedde muurbuis aan in de opening.
3 Breng in de muurbuis een muurafdekplaat aan.
a b
c
a In de muur ingebedde buis
b Stopverf
c Deksel muuropening
4 Vergeet NIET om de spleet af te dichten met stopverf na het voltooien van de
bedrading, koelmiddel- en afvoerleidingen.
Voor leidingen langs de zijkant (links/rechts) en de onderkant (links/rechts) moeten
de ingesneden delen worden verwijderd. Verwijder de ingesneden delen waar de
leidingen naar buiten worden geleid.
a Onderste frame
b Ingesneden deel voor leidingen aan de zijkant op het voorrooster (idem aan de
andere kant)
c Ingesneden deel voor leidingen aan de zijkant op het onderframe (idem aan de
andere kant)
d Ingesneden deel voor leiding langs onderkant
1 Verwijder het ingesneden deel met een kniptang.
6
Installatie van de unit
|
a
b
c
d
d
