6.2.2 Voorrooster verwijderen
6.2.3 Klemmenblok openen en deksel van de elektrische bedradingskast verwijderen
CVXM-B, FVXM-B, FVXTM-B
Split-systeemairconditioners
4P769827-3E – 2024.09

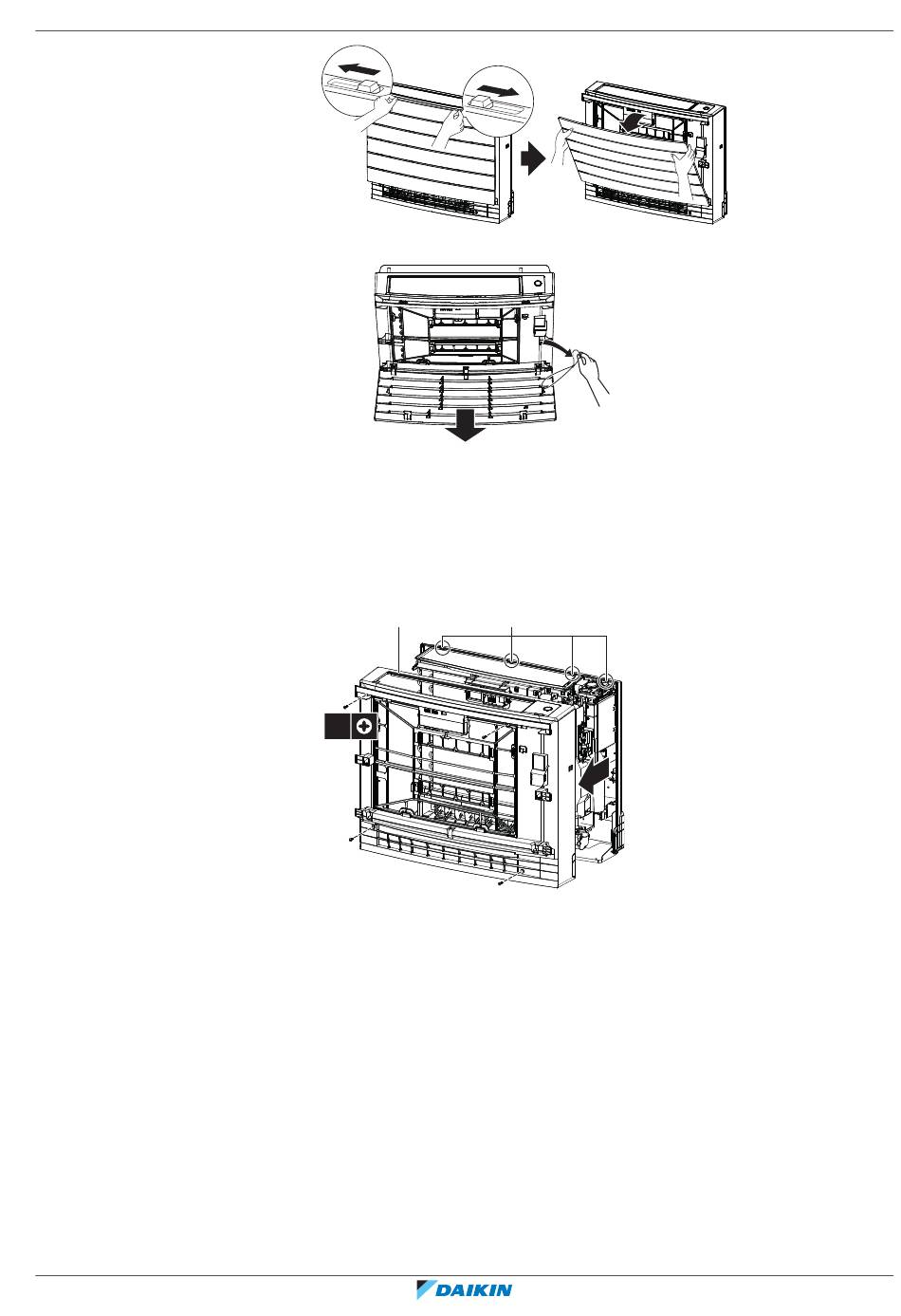

2 Open het voorpaneel en verwijder het touwtje.
3 Verwijder het voorpaneel.
1 Verwijder het voorpaneel. Zie
2 Verwijder de 4 schroeven, maak het rooster los van de 4 tabs bovenaan en
verwijder het voorrooster door het naar u toe te trekken.
a
4×
a Voorrooster
b Tabs
Klemmenstrook openen
1 Verwijder het voorrooster.
2 Verwijder 1 schroef onderaan.
3 Til de bevestigingsplaat van de sensor op.
4 Breng het metalen plaatdeksel naar onder en dan naar u toe om het te
verwijderen.
6
"6.2.1 Voorpaneel
verwijderen" [
b
Installatie van de unit
|
4
28].
Uitgebreide handleiding voor de installateur
29
