CLOCKED SEQUENTIAL CONTROL MODULE 1027
CLOCKED SEQUENTIAL CONTROL

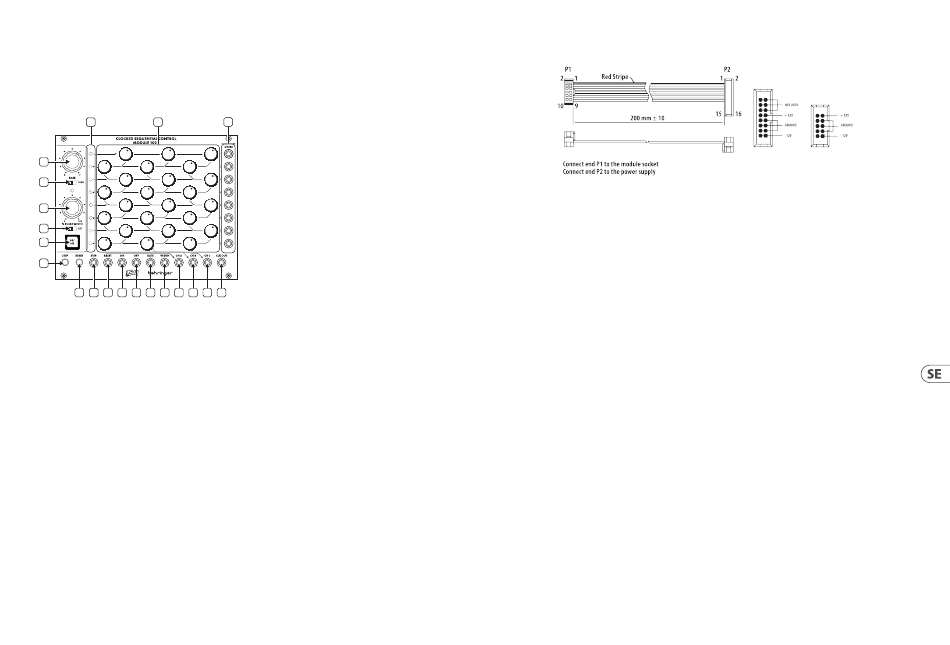

MODULE 1027 Kontroller
(SE) Kontroller
2
1
4
5
6
7
8
9
10
11 12
13 14
15 16 17
18 19
1. CH A / CH B / CH C SEQUENCER COLUMNS – Använd knapparna för att
ställa in kontrollspänningsutgången för varje steg. Varje kolumn skickar ut
kontrollspänningar via den respektive CH A / CH B / CH C-utgångskontakten
för det kanal.
2. STEP LEDs – Varje LED lyser för att indikera att dess respektive sekvenssteg
är aktivt.
3. POSITION GATES – Varje av dessa utgångskontakter skickar ut ett
gatesignal för dess respektive sekvenssteg via kablar med 3,5 mm
TS-kontakter. Dessa 8 gatesignaler finns även tillgängliga via 12-pin GATE
OUT LINK CONNECTOR som är placerad på undersidan av modulen. Denna
12-pins kontakt kan ansluta till och trigga andra kompatibla moduler, såsom
MIX-SEQUENCER MODULE 1050, via en 12-pins ribbonkontakt.
4. RATE – Denna ratt kontrollerar steghastigheten som sekvensaren rör sig
från steg till steg. Ratten fungerar i två övergripande frekvensområden som
bestäms av LOW/HIGH-strömbrytaren.
5. LOW/HIGH – Använd denna skjutreglage för att ställa in om HASTIGHETS-
ratten fungerar i ett lägre frekvensområde (LÅG) eller ett högre
frekvensområde (HÖG).
6. % PULSE WIDTH – Välj mellan breddinställningar för rektangulära
vågformer med en duty cycle från 5% till 95%. PULSBREDD-regleringen
fungerar endast på CLK OUT-kontakten, vilket gör denna kontroll mycket
användbar för att trigga andra moduler som hylsgeneratorer, osv.
7. INT/EXT – Använd denna switch för att välja mellan intern (INT) eller
extern (EXT) pulsbreddskontrollspänning. När EXT är valt är % PULSBREDD-
kontrollratten avstängd.
8. ON /OFF – Denna knapp startar eller stoppar sekvensen med en
manuell knapptryckning.
9. STEP – Tryck på denna knapp för att manuellt fortsätta till nästa
3
sekvenssteg.
10. RESET – Tryck på denna knapp för att manuellt starta om sekvensen vid
steg 1.
11. STEP – Använd denna kontakt för att rikta externa trigger-signaler för
STEG-knappen in i modulen via kablar med 3,5 mm TS-kontakter.
12. RESET – Använd denna kontakt för att rikta externa trigger-signaler för
ÅTERSTÄLL-knappen in i modulen via kablar med 3,5 mm TS-kontakter.
13. ON – Använd denna kontakt för att rikta externa trigger-signaler för att
aktivera stegräknaren i modulen via kablar med 3,5 mm TS-kontakter.
14. OFF – Använd denna kontakt för att rikta externa trigger-signaler för att
inaktivera stegräknaren i modulen via kablar med 3,5 mm TS-kontakter.
15. RATE – Använd denna kontakt för att rikta in externa
kontrollspänningssignaler för sekvensarens steghastighet (vanligtvis
kontrollerad av HASTIGHETS-ratten) via kablar med 3,5 mm TS-kontakter.
16. WIDTH – Denna kontakt möjliggör att kontrollspänning och
moduleringssignaler för rektangulära vågformer kan riktas in via kablar med
20
3,5 mm TS-kontakter.
17. CH A – Denna kontakt skickar ut kontrollspänningssignaler för CH A
sekvenskolumnen via kablar med 3,5 mm TS-kontakter.
18. CH B - Denna kontakt skickar ut kontrollspänningssignaler för CH B
sekvenskolumnen via kablar med 3,5 mm TS-kontakter.
19. CH C - Denna kontakt skickar ut kontrollspänningssignaler för CH C
sekvenskolumnen via kablar med 3,5 mm TS-kontakter.
20. CLK OUT - Använd denna kontakt för att exportera det internt genererade
klocksignalen via kablar med 3,5 mm TS-kontakter. Den interna klockan
producerar en gatesignal varje gång sekvensaren tar ett steg, och bredden
på gatesignalen kan justeras med hjälp av % PULSBREDD-kontrollen eller via
BREDD-kontakten.
Strömanslutning
CLOCKED SEQUENTIAL CONTROL MODULE 1027-modulen levereras med den
nödvändiga strömkabeln för anslutning till ett vanligt Eurorack-nätaggregat.
Följ dessa steg för att ansluta ström till modulen. Det är lättare att göra dessa
anslutningar innan modulen har monterats i ett rackfodral.
1. Stäng av strömmen eller rackhöljet och koppla bort strömkabeln.
2. Sätt i den 16-poliga kontakten på strömkabeln i uttaget på nätaggregatet
eller rackfodralet. Kontaktdonet har en flik som kommer i linje med springan
Installation
De nödvändiga skruvarna ingår i modulen för montering i ett Eurorack-fodral.
Anslut strömkabeln före montering.
Beroende på stativhöljet kan det finnas en serie fasta hål som är åtskilda 2
hk längs höljets längd eller ett spår som gör att enskilda gängade plattor kan
glida längs höljets längd. De fritt rörliga gängade plattorna möjliggör exakt
positionering av modulen, men varje platta bör placeras i ungefärlig relation till
monteringshålen i din modul innan skruvarna fästs.
Quick Start Guide
i uttaget så att den inte kan sättas in felaktigt. Om strömförsörjningen inte
har ett nyckeluttag, se till att orientera stift 1 (-12 V) med den röda remsan
på kabeln.
3. Sätt i 10-polig kontakt i uttaget på baksidan av modulen. Kontaktdonet har
en flik som kommer i linje med uttaget för korrekt orientering.
4. När båda ändarna av strömkabeln har anslutits ordentligt kan du montera
modulen i ett fodral och slå på strömförsörjningen.
Håll modulen mot Eurorack-skenorna så att var och en av monteringshålen ligger
i linje med en gängad skena eller gängad platta. Fäst skruvarna delvis för att
börja, vilket gör det möjligt att justera små positioner medan du justerar dem
alla. När den slutliga positionen har fastställts drar du åt skruvarna.
