CLOCKED SEQUENTIAL CONTROL MODULE 1027
CLOCKED SEQUENTIAL CONTROL

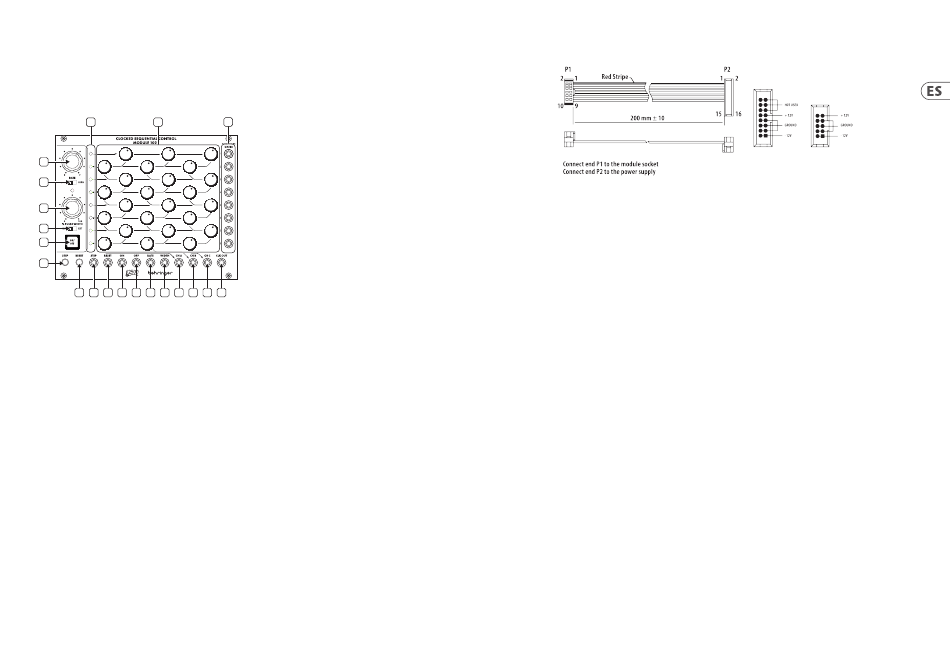

MODULE 1027 Controles
(ES) Controles
2
1
4
5
6
7
8
9
10
11 12
13 14
15 16 17
18 19
1. CH A / CH B / CH C SEQUENCER COLUMNS – Usa los potenciómetros para
ajustar la salida de voltaje de control para cada paso. Cada columna envía voltajes
de control a través del jack de salida CH A / CH B / CH C respectivo de ese canal.
2. STEP LEDs – Cada LED se enciende para indicar que su paso secuenciador
respectivo está activo.
3. POSITION GATES – Cada uno de estos jacks de salida envía una señal de
puerta para su respectivo paso de secuencia a través de cables con conectores
TS de 3.5 mm. Estas 8 señales de salida de puerta también están disponibles
a través del CONECTOR DE ENLACE DE SALIDA DE PUERTA de 12 pines ubicado
en la parte inferior del módulo. Este conector de 12 pines puede conectarse
y activar otros módulos compatibles, como el MÓDULO MEZCLADOR-
SECUENCIADOR 1050, a través de un conector de cinta de 12 pines.
4. RATE – Este potenciómetro controla la velocidad de paso a paso del
secuenciador. El potenciómetro opera en dos rangos de frecuencia globales
determinados por el interruptor LOW/HIGH.
5. LOW/HIGH – Usa este interruptor deslizante para establecer si el potenciómetro
RATE opera en un rango de frecuencia más bajo (LOW) o más alto (HIGH).
6. % PULSE WIDTH – Selecciona entre ajustes de ancho para la forma de onda
rectangular que van desde el ciclo de trabajo del 5% al 95%. El control %
ANCHO DE PULSO opera solo en el jack CLK OUT, lo que hace que este control
sea muy útil para activar otros módulos como generadores de envolvente,
y así sucesivamente.
7. INT/EXT – Usa este interruptor para seleccionar entre control de ancho
de pulso interno (INT) o externo (EXT). Cuando se selecciona EXT,
el potenciómetro de control % ANCHO DE PULSO se desactiva.
8. ON /OFF – Este botón inicia o detiene la secuencia con un empuje manual.
9. STEP – Presiona este botón para avanzar manualmente al siguiente paso
3
del secuenciador.
10. RESET – Presiona este botón para reiniciar manualmente la secuencia en el
paso 1.
11. STEP – Usa este jack para enrutar señales de disparo externas para el botón
STEP en el módulo a través de cables con conectores TS de 3.5 mm.
12. RESET – Usa este jack para enrutar señales de disparo externas para el
botón RESET en el módulo a través de cables con conectores TS de 3.5 mm.
13. ON – Usa este jack para enrutar señales de disparo externas para habilitar el
contador de pasos en el módulo a través de cables con conectores TS de 3.5 mm.
14. OFF – Usa este jack para enrutar señales de disparo externas para
deshabilitar el contador de pasos en el módulo a través de cables con
conectores TS de 3.5 mm.
15. RATE – Usa este jack para enrutar señales de voltaje de control externo
para la velocidad de paso del secuenciador (generalmente controlado por el
potenciómetro RATE) a través de cables con conectores TS de 3.5 mm.
16. WIDTH – Este jack permite enrutar señales de voltaje de control y
20
modulación para la forma de onda rectangular a través de cables con
conectores TS de 3.5 mm.
17. CH A – Este jack envía señales de voltaje de control para la columna
secuenciadora CH A a través de cables con conectores TS de 3.5 mm.
18. CH B – Este jack envía señales de voltaje de control para la columna
secuenciadora CH B a través de cables con conectores TS de 3.5 mm.
19. CH C – Este jack envía señales de voltaje de control para la columna
secuenciadora CH C a través de cables con conectores TS de 3.5 mm.
20. CLK OUT – Usa este jack para exportar la señal de reloj generada
internamente a través de cables con conectores TS de 3.5 mm. El reloj
interno produce un pulso de puerta cada vez que el secuenciador avanza, y
el ancho del pulso de puerta puede ajustarse usando el control % ANCHO DE
PULSO o a través del jack de control WIDTH.
Conexión Eléctrica
El CLOCKED SEQUENTIAL CONTROL MODULE 1027 viene con el cable de
alimentación necesario para conectarse a un sistema de suministro de energía
Eurorack estándar. Siga estos pasos para conectar la energía al módulo. Es más
fácil realizar estas conexiones antes de que el módulo haya sido montado en un
estuche de rack.
1. Apague la fuente de alimentación o el suministro de energía del estuche y
desconecte el cable de alimentación.
2. Inserte el conector de 16 pines del cable de alimentación en la toma de
corriente de la fuente de alimentación o del estuche de rack. El conector tiene
Instalación
Los tornillos necesarios están incluidos con el módulo para montarlo en un
estuche Eurorack. Conecte el cable de alimentación antes de montarlo.
Dependiendo del estuche de rack, puede haber una serie de agujeros fijos
espaciados a 2 HP a lo largo del estuche, o una pista que permite que las placas
roscadas individuales se deslicen a lo largo del estuche. Las placas roscadas de
movimiento libre permiten una posición precisa del módulo, pero cada placa
debe posicionarse en relación aproximada con los agujeros de montaje en su
módulo antes de sujetar los tornillos.
Quick Start Guide
una pestaña que se alineará con la separación en la toma, por lo que no se
puede insertar incorrectamente. Si la fuente de alimentación no tiene una
toma con llave, asegúrese de orientar el pin 1 (-12 V) con la raya roja del cable.
3. Inserte el conector de 10 pines en la toma de corriente en la parte posterior
del módulo. El conector tiene una pestaña que se alineará con la toma para
una orientación correcta.
4. Después de que ambos extremos del cable de alimentación hayan sido
asegurados correctamente, puede montar el módulo en un estuche y
encender la fuente de alimentación.
Sostenga el módulo contra los rieles Eurorack para que cada uno de los agujeros
de montaje estén alineados con un riel roscado o una placa roscada. Sujete los
tornillos parcialmente para empezar, lo que permitirá pequeños ajustes en
la posición mientras los alinea todos. Después de que se haya establecido la
posición final, apriete los tornillos.
