CLOCKED SEQUENTIAL CONTROL MODULE 1027
CLOCKED SEQUENTIAL CONTROL

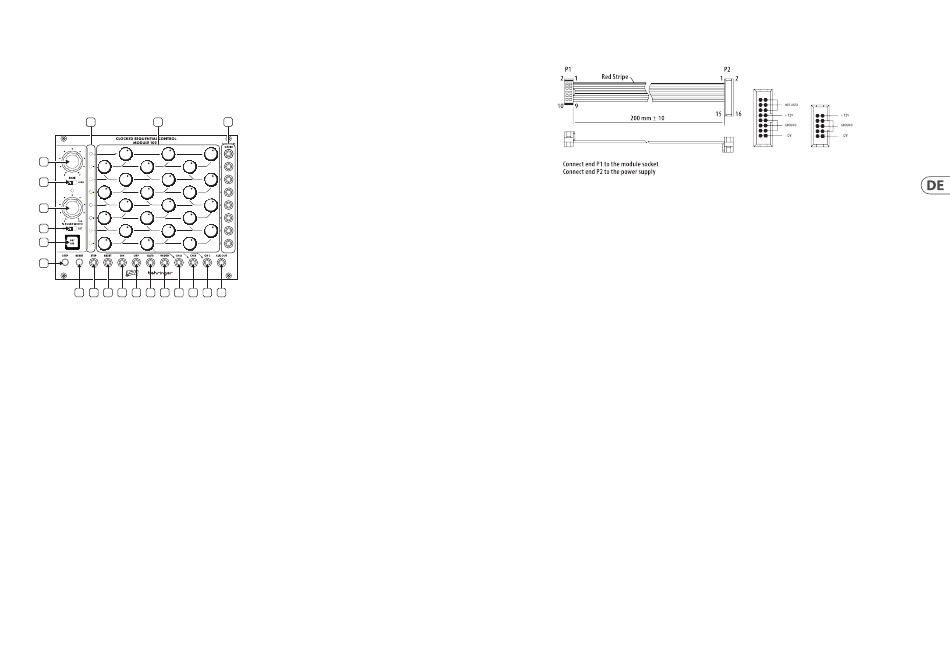

MODULE 1027 Bedienelemente
(DE) Bedienelemente
2
1
4
5
6
7
8
9
10
11 12
13 14
15 16 17
18 19
1. CH A / CH B / CH C SEQUENCER COLUMNS – Verwenden Sie die Drehregler,
um die Steuerspannungsausgabe für jeden Schritt einzustellen. Jede Spalte
sendet Steuerspannungen über den entsprechenden CH A / CH B / CH
C-Ausgangsstecker dieses Kanals aus.
2. STEP LEDs – Jede LED leuchtet auf, um anzuzeigen, dass ihr jeweiliger
Sequenzerschritt aktiv ist.
3. POSITION GATES – Jeder dieser Ausgangsstecker sendet ein Gate-Signal für
seinen jeweiligen Sequenzschritt über Kabel mit 3,5 mm TS-Steckverbindern
aus. Diese 8 Gate-Ausgangssignale sind auch über den 12-poligen GATE
OUT LINK CONNECTOR verfügbar, der sich an der Unterseite des Moduls
befindet. Dieser 12-polige Stecker kann mit anderen kompatiblen Modulen
verbunden werden, wie z.B. dem MISCH-SEQUENZER-MODUL 1050, über
einen 12-poligen Flachbandstecker.
4. RATE – Dieser Regler steuert die Schrittgeschwindigkeit, mit der
der Sequenzer von Schritt zu Schritt wechselt. Der Regler arbeitet in
zwei Gesamtfrequenzbereichen, die durch den LOW/HIGH-Schalter
bestimmt werden.
5. LOW/HIGH – Verwenden Sie diesen Schiebeschalter, um festzulegen,
ob der RATE-Regler in einem niedrigeren (LOW) oder höheren (HIGH)
Frequenzbereich arbeitet.
6. % PULSE WIDTH – Wählen Sie zwischen Breiteneinstellungen für die
Rechteckwelle mit einem Tastverhältnis von 5% bis 95%. Die PULSBREITEN-
Steuerung funktioniert nur am CLK OUT-Anschluss und ist daher sehr
nützlich für die Auslösung anderer Module wie Hüllkurvengeneratoren usw.
7. INT/EXT – Verwenden Sie diesen Schalter, um zwischen interner (INT)
oder externer (EXT) Pulsbreitensteuerungsspannung zu wählen. Wenn EXT
ausgewählt ist, wird der % PULSBREITE-Regler deaktiviert.
8. ON /OFF – Mit dieser Taste wird die Sequenz mit einem manuellen
Tastendruck gestartet oder gestoppt.
9. STEP – Drücken Sie diese Taste, um manuell zum nächsten
3
Sequenzschritt vorzurücken.
10. RESET – Drücken Sie diese Taste, um die Sequenz manuell mit Schritt 1 neu
zu starten.
11. STEP – Verwenden Sie diesen Stecker, um externe Triggersignale für die
SCHRITT-Taste in das Modul über Kabel mit 3,5-mm-TS-Steckverbindern
einzuleiten.
12. RESET – Verwenden Sie diesen Stecker, um externe Triggersignale für
die RESET-Taste in das Modul über Kabel mit 3,5-mm-TS-Steckverbindern
einzuleiten.
13. ON – Verwenden Sie diesen Stecker, um externe Triggersignale zu leiten,
um den Schrittzähler im Modul über Kabel mit 3,5-mm-TS-Steckverbindern
zu aktivieren.
14. OFF – Verwenden Sie diesen Stecker, um externe Triggersignale zu leiten,
um den Schrittzähler im Modul über Kabel mit 3,5-mm-TS-Steckverbindern
zu deaktivieren.
15. RATE – Verwenden Sie diesen Stecker, um externe Steuerspannungssignale
für die Schrittgeschwindigkeit des Sequenzers (normalerweise vom RATE-
20
Regler gesteuert) über Kabel mit 3,5-mm-TS-Steckverbindern einzuleiten.
16. WIDTH – Dieser Stecker ermöglicht es, Steuerspannungs- und
Modulationssignale für die Rechteckwelle über Kabel mit 3,5-mm-TS-
Steckverbindern einzuleiten.
17. CH A – Dieser Stecker sendet Steuerspannungssignale für die CH
A-Sequenzspalte über Kabel mit 3,5-mm-TS-Steckverbindern aus.
18. CH B – Dieser Stecker sendet Steuerspannungssignale für die CH
B-Sequenzspalte über Kabel mit 3,5-mm-TS-Steckverbindern aus.
19. CH C – Dieser Stecker sendet Steuerspannungssignale für die CH
C-Sequenzspalte über Kabel mit 3,5-mm-TS-Steckverbindern aus.
20. CLK OUT – Verwenden Sie diesen Stecker, um das intern erzeugte Taktsignal
über Kabel mit 3,5-mm-TS-Steckverbindern auszugeben. Die interne Uhr
erzeugt bei jedem Schritt des Sequenzers einen Gate-Impuls, und die Breite
des Gate-Impulses kann mithilfe der % PULSBREITEN-Steuerung oder des
WIDTH-Steckers angepasst werden.
Netzanschluss
Das Modul CLOCKED SEQUENTIAL CONTROL MODULE 1027 wird mit dem
erforderlichen Stromkabel geliefert, um es mit einem Standard-Eurorack-
Netzteil zu verbinden. Befolgen Sie diese Schritte, um das Modul mit Strom zu
versorgen. Es ist einfacher, diese Verbindungen herzustellen, bevor das Modul in
ein Rackgehäuse montiert wurde.
1. Schalten Sie das Netzteil oder die Stromversorgung des Rackgehäuses aus
und ziehen Sie das Stromkabel ab.
2. Stecken Sie den 16-poligen Stecker des Stromkabels in die Buchse des
Netzteil oder des Rackgehäuses. Der Stecker hat eine Lasche, die sich
mit der Lücke in der Buchse ausrichtet, sodass er nicht falsch eingeführt
Installation
Die benötigten Schrauben sind im Modul enthalten, um es in ein Eurorack-
Gehäuse zu montieren. Schließen Sie das Stromkabel vor der Montage an.
Je nach Rackgehäuse kann es entweder eine Reihe von festen Löchern geben,
die entlang der Länge des Gehäuses im Abstand von 2 HP angeordnet sind, oder
eine Schiene, die es einzelnen Gewindeplatten ermöglicht, entlang der Länge
des Gehäuses zu gleiten. Die frei beweglichen Gewindeplatten ermöglichen
eine präzise Positionierung des Moduls, aber jede Platte sollte in etwa in Bezug
auf die Montagelöcher in Ihrem Modul positioniert werden, bevor Sie die
Schrauben anbringen.
Quick Start Guide
werden kann. Wenn das Netzteil keine gekennzeichnete Buchse hat,
stellen Sie sicher, dass Sie den Pin 1 (-12 V) mit dem roten Streifen auf dem
Kabel ausrichten.
3. Stecken Sie den 10-poligen Stecker in die Buchse auf der Rückseite des
Moduls. Der Stecker hat eine Lasche, die sich mit der Buchse zur korrekten
Ausrichtung ausrichtet.
4. Nachdem beide Enden des Stromkabels sicher befestigt wurden,
können Sie das Modul in einem Gehäuse montieren und die
Stromversorgung einschalten.
Halten Sie das Modul gegen die Eurorack-Schienen, sodass jedes der
Montagelöcher mit einer Gewindeschraube oder einer Gewindeplatte
ausgerichtet ist. Beginnen Sie damit, die Schrauben teilweise anzuziehen,
was kleine Anpassungen der Position ermöglicht, während Sie sie alle
ausrichten. Nachdem die endgültige Position festgelegt wurde, ziehen Sie die
Schrauben fest.
