CLOCKED SEQUENTIAL CONTROL MODULE 1027
CLOCKED SEQUENTIAL CONTROL
MODULE 1027 Sterowanica
(PL) Sterowanica
2
1
4
5
6
7
8
9
10
11 12
13 14
15 16 17
18 19

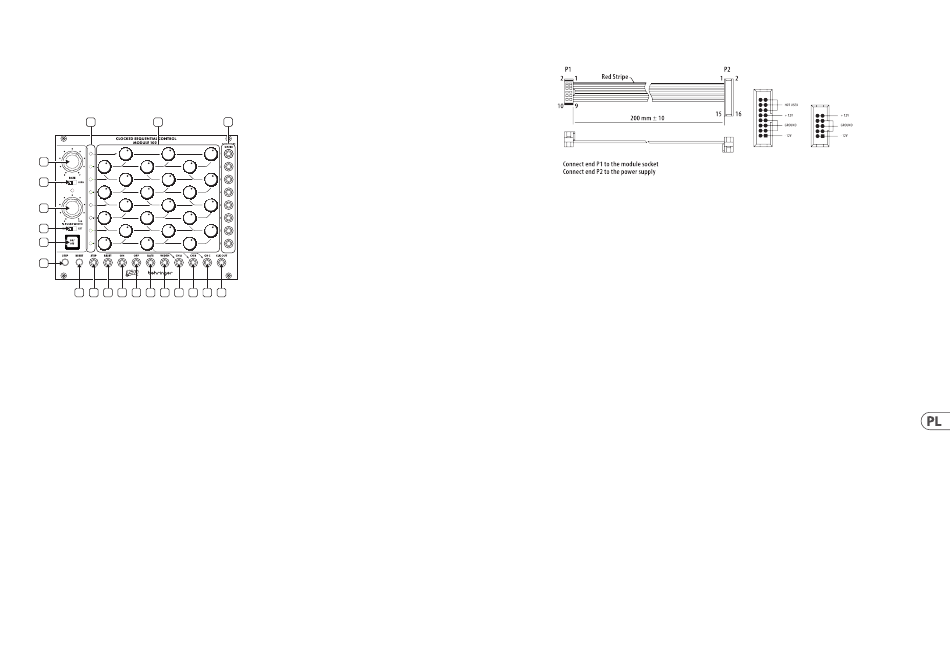

1. CH A / CH B / CH C SEQUENCER COLUMNS – Użyj pokręteł, aby ustawić
wyjście napięcia kontrolnego dla każdego kroku. Każda kolumna wysyła
napięcia kontrolne za pośrednictwem odpowiedniego gniazda wyjściowego
CH A / CH B / CH C danego kanału.
2. STEP LEDs – Każda dioda LED świeci, wskazując, że jej odpowiedni krok
sekwencera jest aktywny.
3. POSITION GATES – Każde z tych gniazd wyjściowych wysyła sygnał bramy
dla swojego odpowiedniego kroku sekwencji za pośrednictwem kabli
z łącznikami TS o średnicy 3,5 mm. Te 8 sygnałów wyjściowych bramy
są również dostępne za pośrednictwem 12-pinowego ZŁĄCZA WYJŚCIA
BRAMY, które znajduje się na spodniej części modułu. To 12-pinowe złącze
może łączyć się i aktywować inne kompatybilne moduły, takie jak MODUŁ
SEKWENCERA 1050, za pośrednictwem 12-pinowego złącza wstążki.
4. RATE – Ten pokrętło kontroluje prędkość kroku, z jaką sekwencer
przechodzi od kroku do kroku. Pokrętło działa w dwóch ogólnych zakresach
częstotliwości określonych przez przełącznik NISKA/WYSOKA.
5. LOW/HIGH – Użyj tego suwaka przełącznika, aby ustawić, czy pokrętło
PRĘDKOŚCI działa w niższym zakresie częstotliwości (NISKA) lub wyższym
zakresie częstotliwości (WYSOKA).
6. % PULSE WIDTH – Wybierz między ustawieniami szerokości dla fali
prostokątnej o zakresie od 5% do 95% cyklu pracy. Kontrola % SZEROKOŚĆ
działa tylko na gnieździe CLK OUT, co czyni tę kontrolę bardzo przydatną do
wyzwalania innych modułów, takich jak generatory kopertowe, itp.
7. INT/EXT – Użyj tego przełącznika, aby wybrać wewnętrzne (INT) lub
zewnętrzne (EXT) sterowanie napięciem szerokości impulsu. Gdy jest
wybrane EXT, pokrętło sterujące % SZEROKOŚĆ jest wyłączone.
8. ON /OFF – Ten przycisk uruchamia lub zatrzymuje sekwencję za pomocą
ręcznego naciśnięcia przycisku.
9. STEP – Naciśnij ten przycisk, aby ręcznie przejść do następnego kroku
3
sekwencera.
10. RESET – Naciśnij ten przycisk, aby ręcznie zresetować sekwencję do kroku 1.
11. STEP – Użyj tego gniazda, aby przekierować zewnętrzne sygnały
wyzwalające dla przycisku KROK do modułu za pośrednictwem kabli z
łącznikami TS o średnicy 3,5 mm.
12. RESET – Użyj tego gniazda, aby przekierować zewnętrzne sygnały
wyzwalające dla przycisku RESET do modułu za pośrednictwem kabli z
łącznikami TS o średnicy 3,5 mm.
13. ON – Użyj tego gniazda, aby przekierować zewnętrzne sygnały wyzwalające
w celu włączenia licznika kroków do modułu za pośrednictwem kabli z
łącznikami TS o średnicy 3,5 mm.
14. OFF – Użyj tego gniazda, aby przekierować zewnętrzne sygnały
wyzwalające w celu wyłączenia licznika kroków do modułu za
pośrednictwem kabli z łącznikami TS o średnicy 3,5 mm.
15. RATE – Użyj tego gniazda, aby przekierować zewnętrzne sygnały napięcia
sterującego dla prędkości kroków sekwencera (zwykle sterowane przez
pokrętło PRĘDKOŚĆ) za pośrednictwem kabli z łącznikami TS o średnicy 3,5
20
mm.
16. WIDTH – To gniazdo umożliwia przekierowanie napięcia sterującego
i sygnały modulacyjne dla fali prostokątnej za pośrednictwem kabli z
łącznikami TS o średnicy 3,5 mm.
17. CH A – To gniazdo wysyła sygnały napięcia sterującego dla kolumny
sekwencera CH A za pomocą kabli z łącznikami TS o średnicy 3,5 mm.
18. CH B - To gniazdo wysyła sygnały napięcia sterującego dla kolumny
sekwencera CH B za pomocą kabli z łącznikami TS o średnicy 3,5 mm.
19. CH C - To gniazdo wysyła sygnały napięcia sterującego dla kolumny
sekwencera CH C za pomocą kabli z łącznikami TS o średnicy 3,5 mm.
20. CLK OUT - Użyj tego gniazda, aby wyeksportować wewnętrznie
generowany sygnał zegarowy za pomocą kabli z łącznikami TS o średnicy
3,5 mm. Wewnętrzny zegar generuje impuls bramki za każdym razem,
gdy sekwencer wykonuje krok, a szerokość impulsu bramki może być
regulowana za pomocą kontroli % SZEROKOŚĆ lub za pośrednictwem
gniazda SZEROKOŚĆ.
Podłączenie Zasilania
Moduł CLOCKED SEQUENTIAL CONTROL MODULE 1027 jest dostarczany z
wymaganym kablem zasilającym do podłączenia do standardowego systemu
zasilania Eurorack. Wykonaj poniższe czynności, aby podłączyć zasilanie do
modułu. Łatwiej jest wykonać te połączenia przed zamontowaniem modułu w
obudowie rack.
1. Wyłącz zasilacz lub obudowę szafy i odłącz kabel zasilający.
2. Włóż 16-stykowe złącze przewodu zasilającego do gniazda w zasilaczu lub w
szafie typu Rack. Złącze ma wypustkę, która będzie wyrównana ze szczeliną
Instalacja
Do modułu dołączone są niezbędne śruby do montażu w skrzynce Eurorack.
Podłącz kabel zasilający przed montażem.
W zależności od obudowy szafy może występować szereg stałych otworów
rozmieszczonych w odstępach 2 HP na całej długości obudowy lub prowadnica,
która umożliwia przesuwanie pojedynczych gwintowanych płyt wzdłuż całej
obudowy. Swobodnie poruszające się gwintowane płytki umożliwiają precyzyjne
ustawienie modułu, ale każda płyta powinna być ustawiona w przybliżeniu w
stosunku do otworów montażowych w module przed przykręceniem śrub.
Quick Start Guide
w gnieździe, więc nie można jej nieprawidłowo włożyć. Jeśli zasilacz nie
ma gniazda z kluczem, należy zorientować styk 1 (-12 V) z czerwonym
paskiem na kablu.
3. Włóż 10-pinowe złącze do gniazda z tyłu modułu. Złącze ma wypustkę,
która będzie wyrównana z gniazdem, aby zapewnić prawidłową orientację.
4. Po solidnym zamocowaniu obu końców kabla zasilającego można
zamontować moduł w obudowie i włączyć zasilacz.
Przytrzymaj moduł na szynach Eurorack, tak aby każdy z otworów montażowych
był wyrównany z szyną gwintowaną lub płytą gwintowaną. Wkręć śruby
częściowo, aby rozpocząć, co pozwoli na drobne korekty położenia, gdy wszystkie
zostaną wyrównane. Po ustaleniu ostatecznego położenia dokręcić śruby.
