CLOCKED SEQUENTIAL CONTROL MODULE 1027
CLOCKED SEQUENTIAL CONTROL
MODULE 1027 Réglages
(FR) Réglages
2
1
4
5
6
7
8
9
10
11 12
13 14
15 16 17
18 19

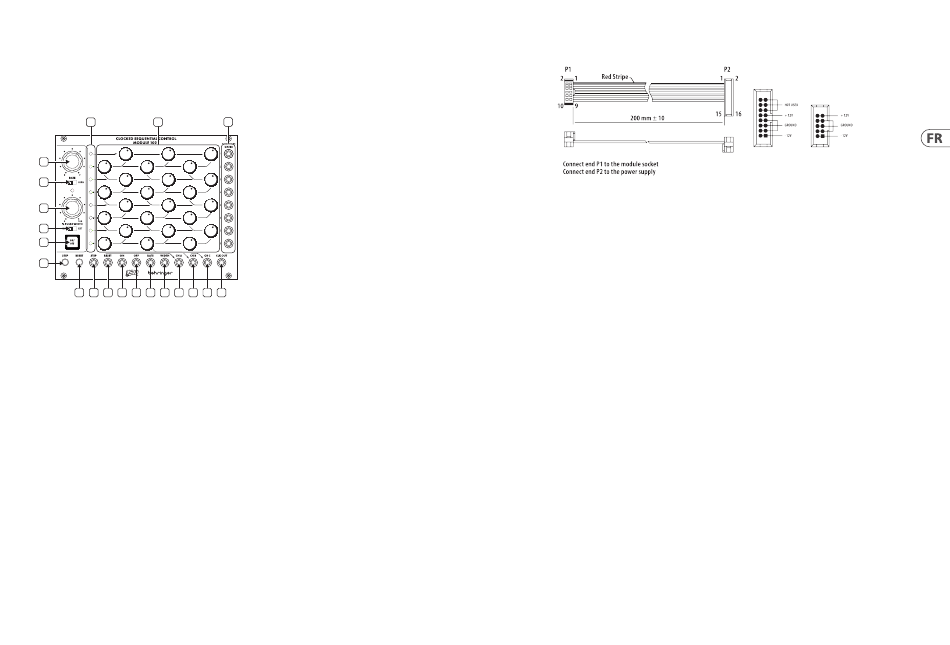

1. CH A / CH B / CH C SEQUENCER COLUMNS – Utilisez les boutons pour régler
la sortie de tension de contrôle pour chaque étape. Chaque colonne envoie des
tensions de contrôle via le jack de sortie CH A / CH B / CH C respectif de ce canal.
2. STEP LEDs – Chaque LED s'allume pour indiquer que son étape de séquenceur
respective est active.
3. POSITION GATES – Chacun de ces jacks de sortie envoie un signal de porte
pour son étape de séquence respective via des câbles avec des connecteurs
TS de 3,5 mm. Ces 8 signaux de sortie de porte sont également disponibles
via le CONNECTEUR DE LIAISON DE SORTIE DE PORTE à 12 broches situé sur
le dessous du module. Ce connecteur à 12 broches peut se connecter et
déclencher d'autres modules compatibles, tels que le MODULE MÉLANGEUR-
SÉQUENCEUR 1050, via un connecteur à ruban à 12 broches.
4. RATE – Ce bouton contrôle la vitesse de pas à pas à laquelle le séquenceur
passe d'une étape à l'autre. Le bouton fonctionne dans deux plages de
fréquences globales déterminées par le commutateur LOW/HIGH.
5. LOW/HIGH – Utilisez ce commutateur coulissant pour définir si le bouton
RATE fonctionne dans une plage de fréquences plus basse (LOW) ou plus
élevée (HIGH).
6. % PULSE WIDTH – Sélectionnez entre les réglages de largeur pour la forme
d'onde rectangulaire allant de 5% à 95% de cycle de travail. Le contrôle
de la LARGEUR D'IMPULSION fonctionne uniquement sur le jack CLK OUT,
rendant ce contrôle très utile pour déclencher d'autres modules tels que les
générateurs d'enveloppe, et ainsi de suite.
7. INT/EXT – Utilisez ce commutateur pour sélectionner entre une tension de
contrôle de largeur d'impulsion interne (INT) ou externe (EXT). Lorsque EXT
est sélectionné, le bouton de contrôle % LARGEUR D'IMPULSION est désactivé.
8. ON /OFF – Ce bouton démarre ou arrête la séquence avec une pression
manuelle sur le bouton.
9. STEP – Appuyez sur ce bouton pour progresser manuellement vers l'étape
3
suivante du séquenceur.
10. RESET – Appuyez sur ce bouton pour redémarrer manuellement la séquence
à l'étape 1.
11. STEP – Utilisez ce jack pour router des signaux de déclenchement externes
pour le bouton ÉTAPE dans le module via des câbles avec des connecteurs TS
de 3,5 mm.
12. RESET – Utilisez ce jack pour router des signaux de déclenchement externes
pour le bouton RÉINITIALISATION dans le module via des câbles avec des
connecteurs TS de 3,5 mm.
13. ON – Utilisez ce jack pour router des signaux de déclenchement externes
pour activer le compteur d'étapes dans le module via des câbles avec des
connecteurs TS de 3,5 mm.
14. OFF – Utilisez ce jack pour router des signaux de déclenchement externes
pour désactiver le compteur d'étapes dans le module via des câbles avec des
connecteurs TS de 3,5 mm.
15. RATE – Utilisez ce jack pour router des signaux de tension de contrôle
externes pour la vitesse de pas du séquenceur (généralement contrôlée par
20
le bouton RATE) via des câbles avec des connecteurs TS de 3,5 mm.
16. WIDTH – Ce jack permet de router des signaux de tension de contrôle et
de modulation pour la forme d'onde rectangulaire via des câbles avec des
connecteurs TS de 3,5 mm.
17. CH A – Ce jack envoie des signaux de tension de contrôle pour la colonne de
séquenceur CH A via des câbles avec des connecteurs TS de 3,5 mm.
18. CH B – Ce jack envoie des signaux de tension de contrôle pour la colonne de
séquenceur CH B via des câbles avec des connecteurs TS de 3,5 mm.
19. CH C – Ce jack envoie des signaux de tension de contrôle pour la colonne de
séquenceur CH C via des câbles avec des connecteurs TS de 3,5 mm.
20. CLK OUT – Utilisez ce jack pour exporter le signal d'horloge généré en
interne via des câbles avec des connecteurs TS de 3,5 mm. L'horloge
interne produit une impulsion de porte à chaque fois que le séquenceur
passe à l'étape suivante, et la largeur de l'impulsion de porte peut être
ajustée en utilisant le contrôle % LARGEUR D'IMPULSION ou via le jack de
contrôle WIDTH.
Connexion Électrique
Le CLOCKED SEQUENTIAL CONTROL MODULE 1027 module est livré avec le câble
d'alimentation requis pour la connexion à un système d'alimentation standard
Eurorack. Suivez ces étapes pour connecter l'alimentation au module. Il est plus
facile d'effectuer ces connexions avant que le module n'ait été monté dans un
boîtier de rack.
1. Mettez le bloc d'alimentation ou le boîtier de rack hors tension et
débranchez le câble d'alimentation.
2. Insérez le connecteur à 16 broches du câble d'alimentation dans la prise du
bloc d'alimentation ou du boîtier du rack. Le connecteur a une languette qui
s'alignera avec l'espace dans la prise, de sorte qu'il ne peut pas être inséré de
Installation
Les vis nécessaires sont incluses avec le module pour le montage dans un boîtier
Eurorack. Connectez le câble d'alimentation avant le montage.
Selon le cas de rack, il peut y avoir une série de trous fixes espacés de 2 HP sur
la longueur du cas, ou une piste qui permet aux plaques filetées individuelles
de glisser le long de la longueur du cas. Les plaques filetées à déplacement libre
permettent un positionnement précis du module, mais chaque plaque doit être
positionnée approximativement par rapport aux trous de montage de votre
module avant de fixer les vis.
Quick Start Guide
manière incorrecte. Si le bloc d'alimentation n'a pas de prise à clé, veillez à
orienter la broche 1 (-12 V) avec la bande rouge sur le câble.
3. Insérez le connecteur à 10 broches dans la prise à l'arrière du module.
Le connecteur a une languette qui s'alignera avec la prise pour une
orientation correcte.
4. Une fois que les deux extrémités du câble d'alimentation ont été
solidement fixées, vous pouvez monter le module dans un boîtier et allumer
l'alimentation.
Maintenez le module contre les rails Eurorack de sorte que chacun des trous
de montage soit aligné avec un rail fileté ou une plaque filetée. Fixez les vis
partiellement pour commencer, ce qui permettra de petits ajustements au
positionnement pendant que vous les alignerez tous. Une fois la position finale
établie, serrez les vis vers le bas.
11
