CLOCKED SEQUENTIAL CONTROL MODULE 1027
CLOCKED SEQUENTIAL CONTROL

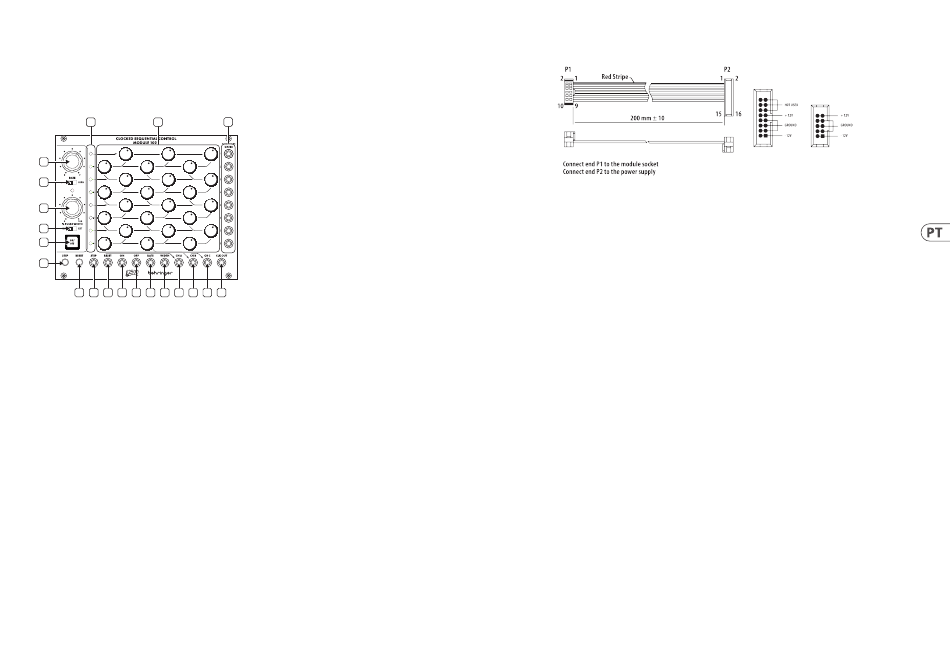

MODULE 1027 Controles
(PT) Controles
2
1
4
5
6
7
8
9
10
11 12
13 14
15 16 17
18 19
1. CH A / CH B / CH C SEQUENCER COLUMNS – Use os botões para ajustar a
saída de voltagem de controle para cada passo. Cada coluna envia voltagens
de controle através do respectivo conector de saída CH A / CH B / CH C desse
canal.
2. STEP LEDs – Cada LED acende para indicar que o passo sequenciador
respectivo está ativo.
3. POSITION GATES – Cada um desses conectores de saída envia um sinal de
porta para o respectivo passo da sequência através de cabos com conectores
TS de 3,5 mm. Esses 8 sinais de saída de porta também estão disponíveis
através do CONECTOR DE LIGAÇÃO DE SAÍDA DE PORTA de 12 pinos localizado
na parte inferior do módulo. Este conector de 12 pinos pode conectar
e acionar outros módulos compatíveis, como o MÓDULO DE MISTURA-
SEQUENCIADOR 1050, via um conector de fita de 12 pinos.
4. RATE – Este botão controla a velocidade de passo com que o sequenciador
avança de um passo para o próximo. O botão opera em dois intervalos de
frequência geral determinados pelo interruptor BAIXA/ALTA.
5. LOW/HIGH – Use este interruptor deslizante para definir se o botão TAXA
opera em uma faixa de frequência mais baixa (BAIXA) ou mais alta (ALTA).
6. % PULSE WIDTH – Selecione entre configurações de largura para a forma
de onda retangular variando de 5% a 95% de ciclo de trabalho. O controle
de % LARGURA DO PULSO opera apenas no conector CLK OUT, tornando
este controle muito útil para acionar outros módulos, como geradores de
envelope, e assim por diante.
7. INT/EXT – Use este interruptor para selecionar entre voltagem de
controle de largura de pulso interna (INT) ou externa (EXT). Quando EXT é
selecionado, o botão de controle % LARGURA DO PULSO é desativado.
8. ON /OFF – Este botão inicia ou para a sequência com um pressionamento
manual do botão.
9. STEP – Pressione este botão para avançar manualmente para o próximo
3
passo do sequenciador.
10. RESET – Pressione este botão para reiniciar manualmente a sequência no
passo 1.
11. STEP – Use este conector para rotear sinais de gatilho externos para o botão
PASSO para dentro do módulo através de cabos com conectores TS de 3,5
mm.
12. RESET – Use este conector para rotear sinais de gatilho externos para o
botão RESET para dentro do módulo através de cabos com conectores TS de
3,5 mm.
13. ON – Use este conector para rotear sinais de gatilho externos para habilitar
o contador de passos no módulo através de cabos com conectores TS de 3,5
mm.
14. OFF – Use este conector para rotear sinais de gatilho externos para
desabilitar o contador de passos no módulo através de cabos com conectores
TS de 3,5 mm.
15. RATE – Use este conector para rotear sinais de voltagem de controle externo
para a velocidade de passo do sequenciador (geralmente controlada pelo
20
botão TAXA) através de cabos com conectores TS de 3,5 mm.
16. WIDTH – Este conector permite que sinais de voltagem de controle e
modulação para a forma de onda retangular sejam roteados através de cabos
com conectores TS de 3,5 mm.
17. CH A – Este conector envia sinais de voltagem de controle para a coluna de
sequenciador CH A através de cabos com conectores TS de 3,5 mm.
18. CH B – Este conector envia sinais de voltagem de controle para a coluna de
sequenciador CH B através de cabos com conectores TS de 3,5 mm.
19. CH C – Este conector envia sinais de voltagem de controle para a coluna de
sequenciador CH C através de cabos com conectores TS de 3,5 mm.
20. CLK OUT – Use este conector para exportar o sinal de relógio gerado
internamente através de cabos com conectores TS de 3,5 mm. O relógio
interno produz um pulso de porta toda vez que o sequenciador avança,
e a largura do pulso de porta pode ser ajustada usando o controle de %
LARGURA DO PULSO ou através do conector WIDTH.
Conexão de Força
O módulo CLOCKED SEQUENTIAL CONTROL MODULE 1027 vem com o cabo de
alimentação necessário para conectar-se a um sistema de alimentação padrão
Eurorack. Siga estes passos para conectar energia ao módulo. É mais fácil fazer
essas conexões antes que o módulo seja montado em um estojo de rack.
1. Desligue a fonte de alimentação ou o fornecimento de energia do rack e
desconecte o cabo de alimentação.
2. Insira o conector de 16 pinos do cabo de alimentação na tomada da fonte
de alimentação ou do rack. O conector tem uma aba que se alinhará com
o espaço na tomada, para que não possa ser inserido incorretamente.
Instalação
Os parafusos necessários estão incluídos com o módulo para montagem em um
estojo Eurorack. Conecte o cabo de alimentação antes de montar.
Dependendo do estojo de rack, pode haver uma série de furos fixos espaçados
2 HP de distância ao longo do comprimento do estojo, ou uma trilha que permite
que placas rosqueadas individuais deslizem ao longo do comprimento do estojo.
As placas rosqueadas de movimento livre permitem um posicionamento preciso
do módulo, mas cada placa deve ser posicionada em relação aproximada aos
furos de montagem em seu módulo antes de fixar os parafusos.
Quick Start Guide
Se a fonte de alimentação não tiver uma tomada com chave, certifique-se de
orientar o pino 1 (-12 V) com a faixa vermelha no cabo.
3. Insira o conector de 10 pinos na tomada na parte traseira do módulo.
O conector tem uma aba que se alinhará com a tomada para a
orientação correta.
4. Depois que ambas as extremidades do cabo de alimentação estiverem
firmemente conectadas, você pode montar o módulo em um estojo e ligar a
fonte de alimentação.
Segure o módulo contra os trilhos Eurorack para que cada um dos furos
de montagem esteja alinhado com um trilho ou placa rosqueada. Fixe os
parafusos parcialmente para começar, o que permitirá pequenos ajustes na
posição enquanto você os alinha. Depois que a posição final for estabelecida,
aperte os parafusos.
