CLOCKED SEQUENTIAL CONTROL MODULE 1027
CLOCKED SEQUENTIAL CONTROL
MODULE 1027 Bediening
(NL) Bediening
2
1
4
5
6
7
8
9
10
11 12
13 14
15 16 17
18 19

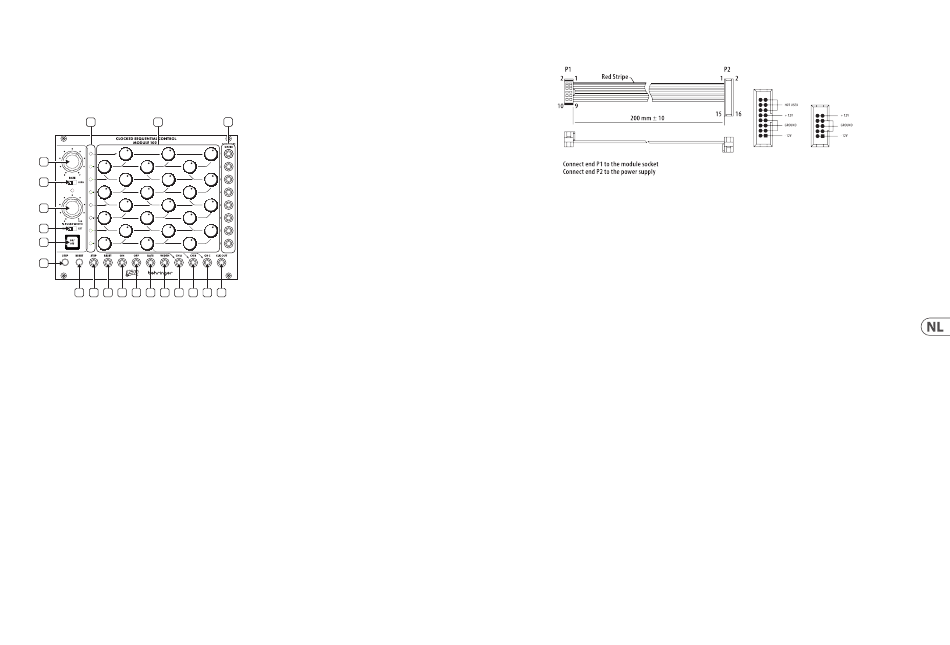

1. CH A / CH B / CH C SEQUENCER COLUMNS – Gebruik de knoppen om
de controle spanning uitvoer voor elke stap in te stellen. Elke kolom
stuurt controle spanningen via de respectievelijke CH A / CH B / CH C
uitgangsconnector van dat kanaal.
2. STEP LEDs – Elke LED licht op om aan te geven dat de respectievelijke
sequentiestap actief is.
3. POSITION GATES – Elk van deze uitgangsconnectoren stuurt een
poortsignaal voor zijn respectievelijke sequentiestap via kabels met 3,5 mm
TS-connectoren. Deze 8 poortuitvoersignalen zijn ook beschikbaar via de
12-pins GATE OUT LINK CONNECTOR die zich onderaan het module bevindt.
Deze 12-pins connector kan verbinding maken met en andere compatibele
modules triggeren, zoals de MIX-SEQUENCER MODULE 1050, via een
12-pins lintconnector.
4. RATE – Deze knop regelt de stapsnelheid waarmee de sequencer van stap
naar stap beweegt. De knop werkt in twee algemene frequentiebereiken die
worden bepaald door de LOW/HIGH-schakelaar.
5. LOW/HIGH – Gebruik deze schuifschakelaar om in te stellen of de SNELHEID-
knop werkt in een lagere frequentie (LAAG) of hogere frequentie (HOOG)
bereik.
6. % PULSE WIDTH – Selecteer tussen breedte-instellingen voor de
rechthoekige golfvorm variërend van 5% tot 95% duty cycle. De
PULSBREEDTE-regeling werkt alleen op de CLK OUT-connector, waardoor
deze regeling zeer nuttig is voor het triggeren van andere modules zoals
hulsspanningsgeneratoren, enzovoort.
7. INT/EXT – Gebruik deze schakelaar om te kiezen tussen interne (INT) of
externe (EXT) pulsbreedte regelspanning. Wanneer EXT is geselecteerd,
wordt de % PULSBREEDTE-regelknop uitgeschakeld.
8. ON /OFF – Deze knop start of stopt de sequentie met een handmatige druk
op de knop.
9. STEP – Druk op deze knop om handmatig naar de volgende sequentiestap
3
te gaan.
10. RESET – Druk op deze knop om de sequentie handmatig op stap 1
te herstarten.
11. STEP – Gebruik deze connector om externe trigger signalen voor de STAP-
knop naar het module te routeren via kabels met 3,5 mm TS-connectoren.
12. RESET – Gebruik deze connector om externe trigger signalen voor de RESET-
knop naar het module te routeren via kabels met 3,5 mm TS-connectoren.
13. ON – Gebruik deze connector om externe trigger signalen te routeren
om de stap teller in het module in te schakelen via kabels met 3,5 mm
TS-connectoren.
14. OFF – Gebruik deze connector om externe trigger signalen te routeren
om de stap teller in het module uit te schakelen via kabels met 3,5 mm
TS-connectoren.
15. RATE – Gebruik deze connector om externe regelspanningssignalen voor de
stapsnelheid van de sequencer (meestal geregeld door de SNELHEID-knop)
via kabels met 3,5 mm TS-connectoren te routeren.
20
16. WIDTH – Deze connector maakt het mogelijk om controle spanning en
modulatiesignalen voor de rechthoekige golfvorm in te voeren via kabels
met 3,5 mm TS-connectoren.
17. CH A – Deze connector stuurt controle spanning signalen voor de CH A
sequencer kolom via kabels met 3,5 mm TS-connectoren.
18. CH B – Deze connector stuurt controle spanning signalen voor de CH B
sequencer kolom via kabels met 3,5 mm TS-connectoren.
19. CH C – Deze connector stuurt controle spanning signalen voor de CH C
sequencer kolom via kabels met 3,5 mm TS-connectoren.
20. CLK OUT – Gebruik deze connector om het intern gegenereerde kloksignaal te
exporteren via kabels met 3,5 mm TS-connectoren. De interne klok produceert
een poortpuls telkens wanneer de sequencer stappen neemt, en de breedte
van de poortpuls kan worden aangepast met behulp van de % PULSBREEDTE-
regeling of via de BREEDTE-regelaar.
Stroomaansluiting
Het module CLOCKED SEQUENTIAL CONTROL MODULE 1027 wordt geleverd met
de benodigde stroomkabel voor het aansluiten op een standaard Eurorack-
voedingssysteem. Volg deze stappen om de stroom aan te sluiten op het module.
Het is makkelijker om deze verbindingen te maken voordat het module in een rack
case is gemonteerd.
1. Schakel de voeding uit of schakel de stroom van het rack uit en koppel de
stroomkabel los.
2. Steek de 16-pins connector van de stroomkabel in de socket van de voeding
of het rack. De connector heeft een lipje dat zal uitlijnen met de opening in de
Installatie
De benodigde schroeven zijn inbegrepen bij het module voor montage in een
Eurorack-case. Sluit de stroomkabel aan voordat u gaat monteren.
Afhankelijk van het rackcase, kunnen er een reeks vaste gaten zijn die 2 HP uit
elkaar staan langs de lengte van de case, of een rail die individuele schroefplaten
langs de lengte van de case laat glijden. De vrij bewegende schroefplaten zorgen
voor een nauwkeurige positionering van het module, maar elke plaat moet
worden gepositioneerd in de benaderende relatie tot de montagelocaties in uw
module voordat u de schroeven bevestigt.
Quick Start Guide
socket, zodat het niet verkeerd kan worden ingestoken. Als de voeding geen
sleutelgat heeft, zorg er dan voor dat pin 1 (-12 V) wordt georiënteerd met de
rode streep op de kabel.
3. Steek de 10-pins connector in de socket aan de achterkant van het module.
De connector heeft een lipje dat zal uitlijnen met de socket voor de juiste
oriëntatie.
4. Nadat beide uiteinden van de stroomkabel stevig zijn bevestigd, kunt u het
module in een case monteren en de voeding inschakelen.
Houd het module tegen de Eurorack-rails zodat elk van de montagelocaties is
uitgelijnd met een schroefrail of schroefplaat. Bevestig de schroeven gedeeltelijk
om te beginnen, wat kleine aanpassingen aan de positionering mogelijk maakt
terwijl u ze allemaal uitlijnt. Nadat de definitieve positie is vastgesteld, draait u
de schroeven vast.
