Over deze taak
De volgende afbeelding geeft de locatie van de luidsprekers aan en biedt een visuele weergave van de installatieprocedure.

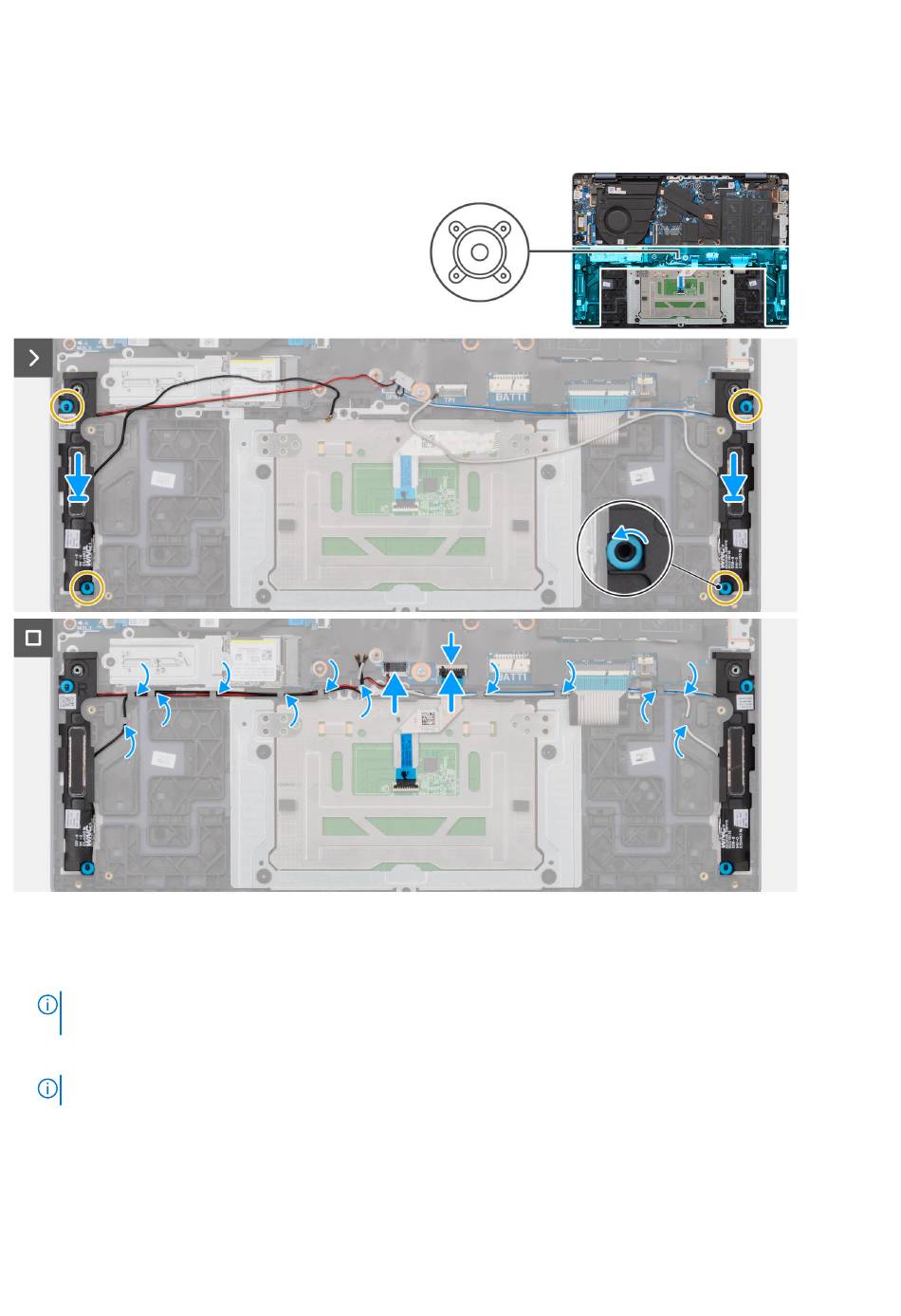

Afbeelding 67. De luidsprekers installeren
Stappen
1. Gebruik de uitlijnpunten en rubberen dichtingsringen om de luidsprekers in de slots op de palmsteun- en toetsenbordeenheid te
plaatsen.
OPMERKING:
Zorg ervoor dat de rubberen dichtingsringen op de luidsprekers door de uitlijnpunten worden geleid en dat de vier
rubberen dichtingsringen in het slot zijn geplaatst en op de juiste manier op de luidsprekers zijn geïnstalleerd.
2. Leid de kabels van de luidspreker en de antennemodule door de kabelgeleiders op de palmsteun- en toetsenbordeenheid.
OPMERKING:
Zorg ervoor dat de kabels van de luidsprekers en draadloze antennes in de geleiders zijn geplaatst.
3. Sluit de luidsprekerkabel aan op de connector (SPK1) op de systeemkaart.
4. Sluit de touchpadkabel aan op de connector (TP1) op de systeemkaart en sluit de vergrendeling.
5. Sluit de toetsenbordkabel aan op de connector (KB1) op de systeemkaart en sluit de vergrendeling.
6. Sluit de kabel van de toetsenbordverlichting aan op de connector (KBBL1) op de systeemkaart en sluit de vergrendeling.
100
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
