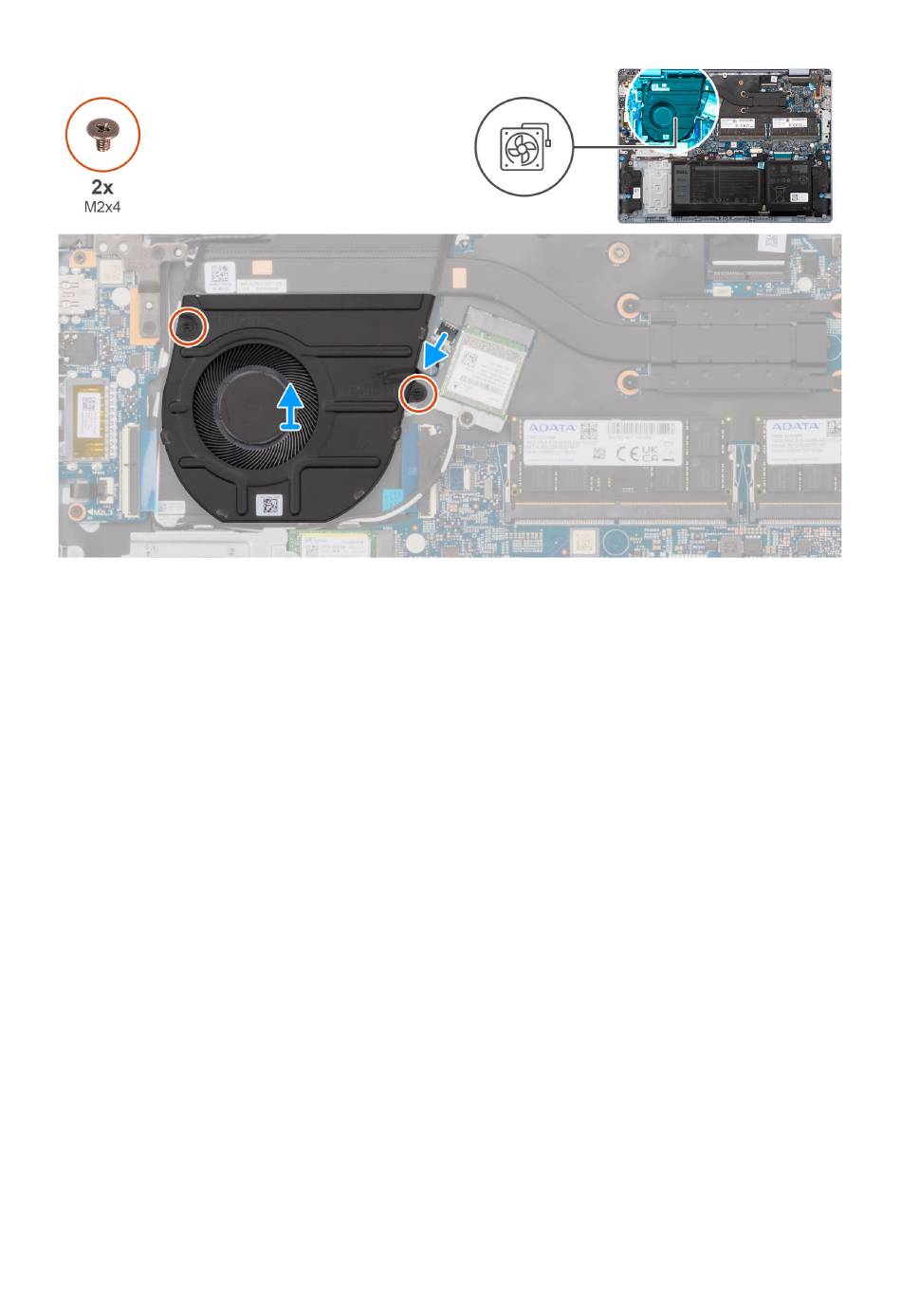

Afbeelding 32. De ventilator verwijderen
Stappen
1. Koppel de ventilatorkabel (FN1) los van de systeemkaart.
2. Verwijder de twee schroeven (M2x4) waarmee de ventilator op de palmsteun- en toetsenbordeenheid is bevestigd.
3. Til de ventilator weg van de palmsteun- en toetsenbordeenheid.
De systeemventilator installeren voor computers die worden geleverd
met een plastic chassis
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de systeemventilator aan en biedt een visuele weergave van de plaatsingsprocedure.
Afbeelding 33. De ventilator installeren
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
61
