Over deze taak

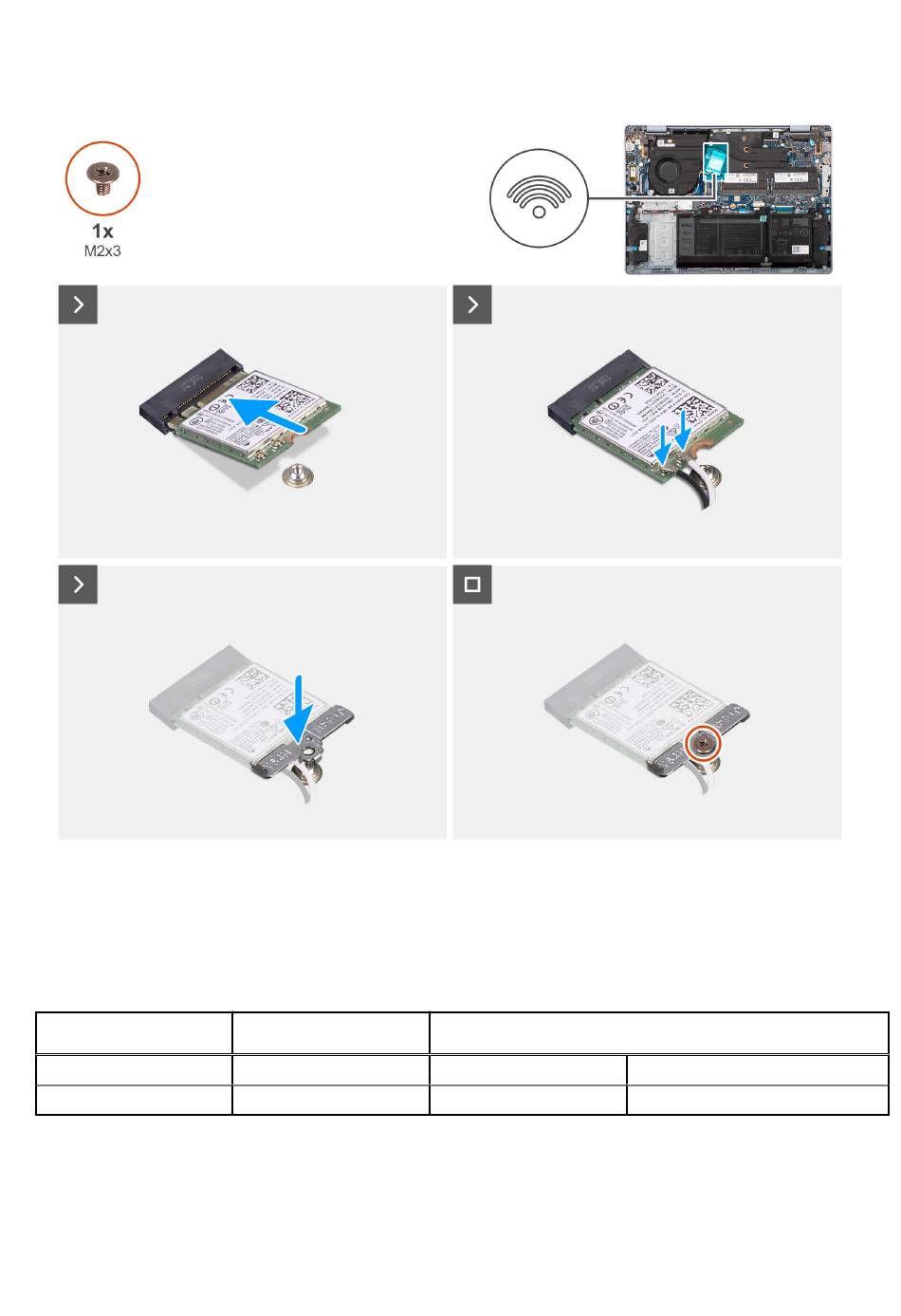

De volgende afbeelding geeft de locatie van de draadloze kaart aan en biedt een visuele weergave van de plaatsingsprocedure.
Afbeelding 29. De draadloze kaart plaatsen
Stappen
1. Sluit de antennekabels aan op de draadloze kaart.
In de volgende tabel ziet u het kleurenschema van de antennekabel voor de draadloze kaart die door uw computer wordt ondersteund.
Tabel 27. Kleurschema antennekabels
Connectoren op de
draadloze kaart
Hoofdmenu
Secundair
2. Lijn de uitsparing op de draadloze kaart uit met het lipje op de slot van de M.2 draadloze kaart op de systeemkaart.
3. Schuif de draadloze kaart in de slot van de M.2 draadloze kaart op de systeemkaart.
4. Plaats de schroef (M2x3) terug waarmee de draadloze kaart en de beugel van de draadloze kaart aan de systeemkaart wordt
bevestigd.
Kleur van de antennekabel Silkscreen-markering
Wit
Zwart
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
HOOFDMENU
AUX
△ (witte driehoek)
▲ (zwarte driehoek)
57
