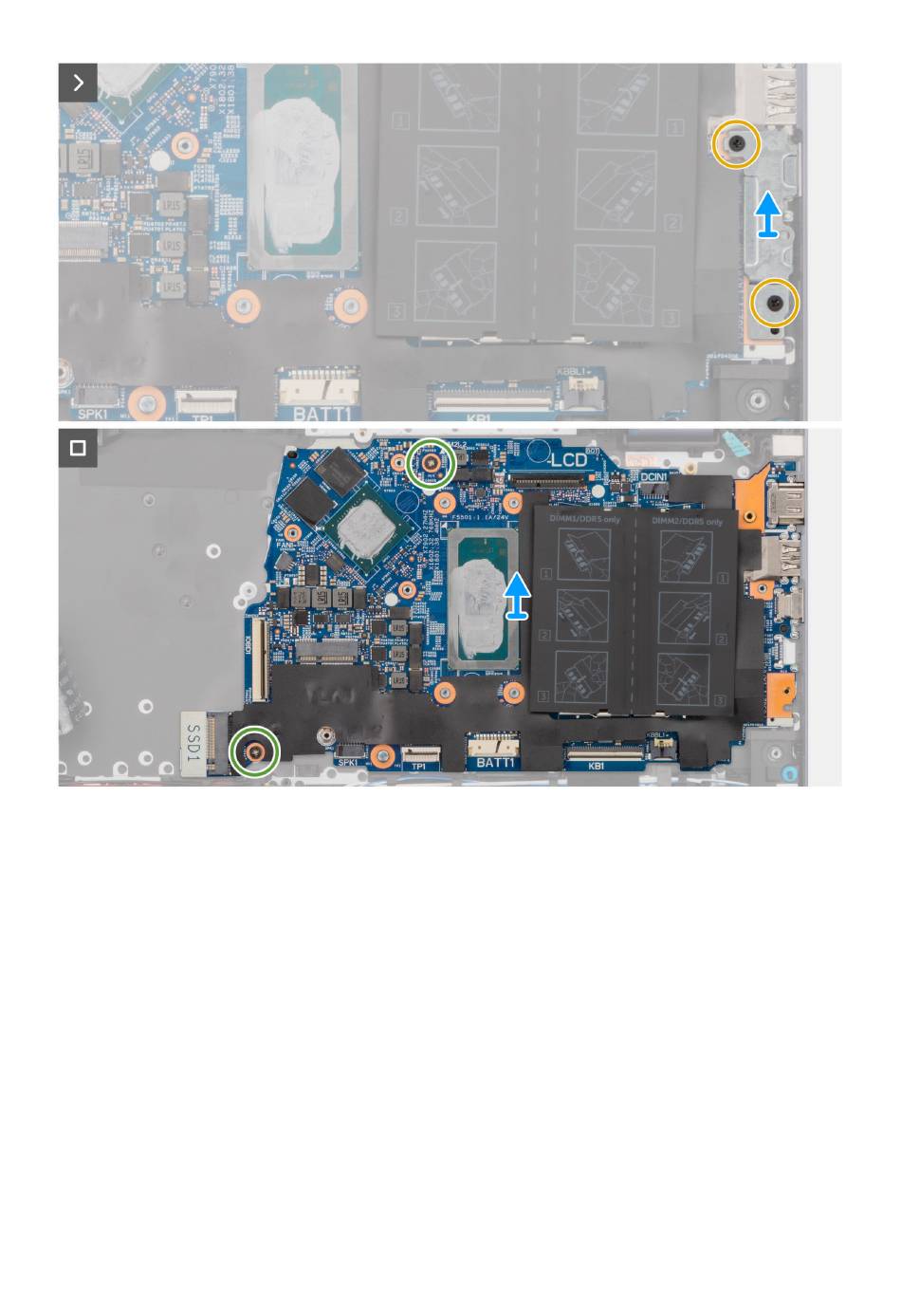

Afbeelding 105. De systeemkaart verwijderen
Stappen
1. Verwijder de twee schroeven (M2.5x4.5) waarmee het rechterscharnier aan de systeemkaart is bevestigd.
2. Draai het rechterscharnier om dat te openen.
3. Verwijder de tape waarmee de connectorvergrendeling (IOBD1) van de I/O-kaartkabel aan de systeemkaart is bevestigd.
4. Til de vergrendeling omhoog en koppel de kabel van de I/O-kaart los van de connector (IOBD1) op de systeemkaart.
5. Koppel de luidsprekerkabel los van de connector (SPK1) op de systeemkaart.
6. Til de vergrendeling op en koppel de touchpadkabel los uit de connector (TP1) op de systeemkaart.
7. Til de vergrendeling op en koppel de kabel van het toetsenbord los van de connector (KB1) op de systeemkaart.
8. Til de vergrendeling op en koppel de kabel van de toetsenbordverlichting los van de connector (KBBL1) op de systeemkaart.
9. Verwijder de twee schroeven (M2x4) waarmee de beugel van de USB Type-C op de systeemkaart wordt bevestigd.
10. Til de beugel van de USB Type-C weg van de systeemkaart.
11. Verwijder de twee schroeven (M2x2) waarmee de systeemkaart op de palmsteun- en toetsenbordeenheid wordt bevestigd.
12. Til de systeemkaart weg van de palmsteun- en toetsenbordeenheid.
