Stappen
1. Til de vergrendeling op en koppel de touchpadkabel los uit de connector (TP1) op de systeemkaart.
2. Til de vergrendeling op en maak de touchpadkabel los van de connector op de touchpad.
3. Til de touchpadkabel weg van de palmsteun- en toetsenbordeenheid.
4. Verwijder de enkele schroef (M2x2.5) en vier schroeven (M2x2) waarmee de touchpad op de palmsteun- en toetsenbordeenheid is
bevestigd.
5. Til de touchpad weg van de palmsteun- en toetsenbordeenheid.
De touchpad installeren voor computers die worden geleverd met een
aluminium chassis
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de touchpad aan en biedt een visuele weergave van de installatieprocedure.

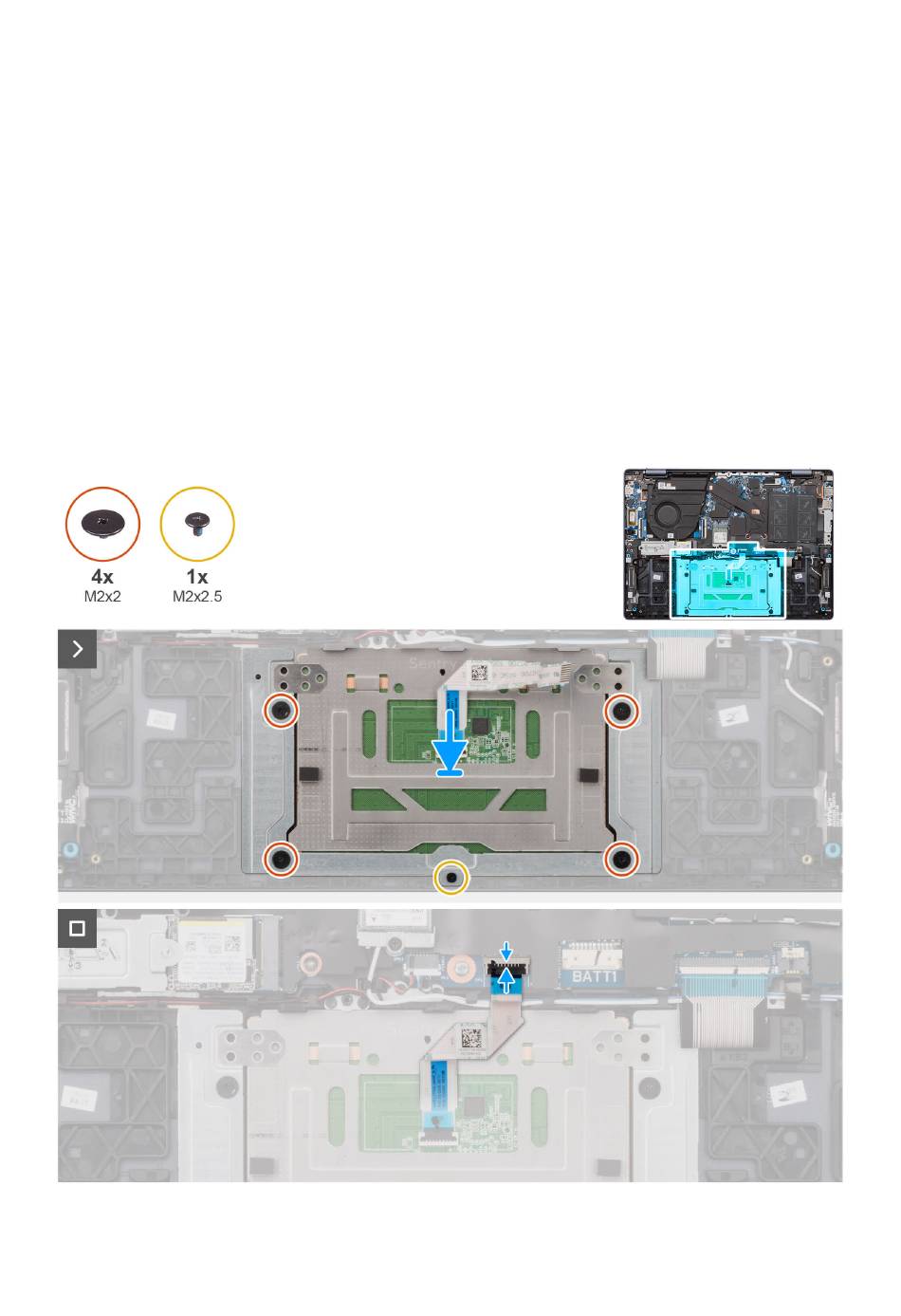

Afbeelding 63. De touchpad installeren
94
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
