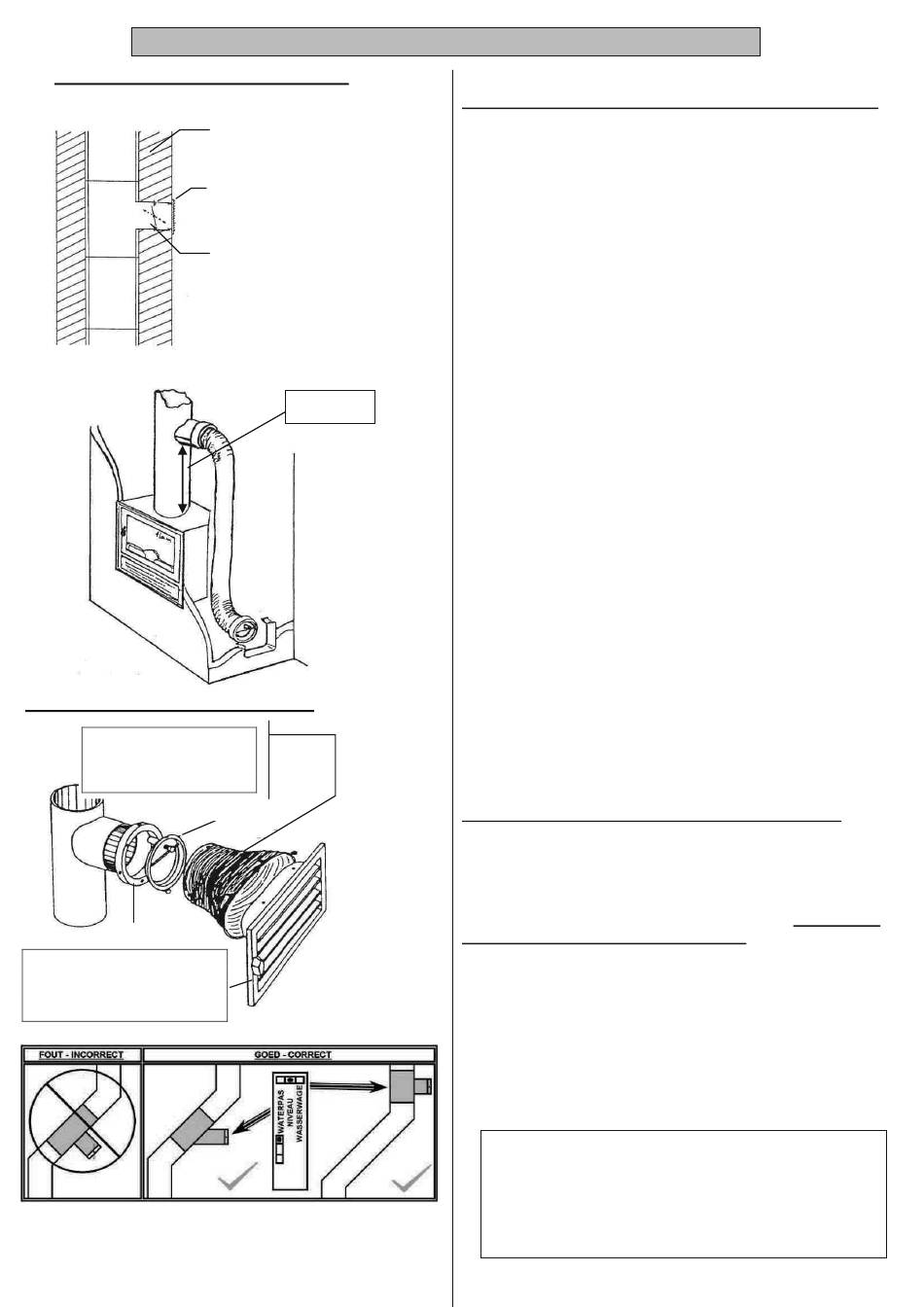

PLAATSING TREKREGELAAR A
fig 3
fig 4
PLAATSING TREKREGELAAR B
Flexibele buis naar voor of
naar zijkanten van de
sierschouwmantel.
Lengte op maat te zagen
Trekregelaar ø 125
Aansluitstuk
Standaard aansluitplaatje +
standaard regelbare Flam-rooster
(alleen te sluiten als het apparaat niet
brandt)
Enkel uit te voeren door een erkend gas-installateur met activiteitsattest
Rookkanaal
Vast
muurrooster
Trekregelaar
1 meter
fig 5
11
2. Schoorsteenafmetingen.
a) Minimale afmetingen :
De goede werking van het FLAM gasapparaat wordt steeds
gewaarborgd met een recht, gladwandig en goed geïsoleerd
schoorsteenkanaal van ø 100 of ø 110 ( min 78.5 cm² sectie) of
Ø150 voor de aqua.
geïsoleerd schoorsteenkanaal met een gestroomlijnde bocht van
max. 45° dient deze minimale sectie met 20 % te worden vergroot.
Met sectie wordt bedoeld : de vrije doorlaatoppervlakte voor
verbrandingsgassen
en
schoorsteenkanaal. De grootte van de sectie wordt uitgedrukt in
cm².
b) Maximale afmetingen :
Te grote schoorsteenafmetingen in combinatie met bepaalde
atmosferische omstandigheden kunnen leiden tot :
-
te grote trekkracht (onderdruk) indien het kanaal goed
geïsoleerd is.
-
condensvorming indien het schoorsteenkanaal
slecht geïsoleerd is, te massief is en/of te rechthoekige vormen
aanneemt, de lengte van de korte zijde moet minimum 50% van de
lange zijde bedragen.
Voor beide moeilijkheden biedt de plaatsing van een
trekregelaar veelal de oplossing ( zie 3. Trekregelaar.).
Indien na de plaatsing van een trekregelaar de
vorming in de laatste meters van het schouwkanaal niet
opgelost is, dient er in het bestaande kanaal een corrosie-
vrije, gladwandige buis te worden voorzien met minimale
sectie zoals hoger beschreven. In ieder geval moeten de
buizen voor gas CE goedgekeurd zijn.
Aansluiting :
-
nooit aansluiten met een bocht van 90°, hoogstens met goed
gestroomlijnde bochten van 45°.
-
het is zeer belangrijk dat de aansluiting van het toestel op het
schoorsteenkanaal hermetisch (volledig luchtdicht) wordt gemaakt
met vuurvaste specie en/of met het FLAM standaard aansluitstuk.
NOOIT glaswol, rotswol, keramische vezelwol of dergelijke
hiervoor gebruiken.
3. Trekregelaar.
(enkel voor apparaten met een B11bs afvoer)
Om de schoorsteentrek te minimaliseren en te stabiliseren is het aan te
raden om een nauwkeurig regelbare trekregelaar (enkele of dubbele) te
plaatsen. Men moet ervan uitgaan dat een schoorsteen steeds te sterk
is voor een gasapparaat.
schoorsteenkanaal geplaatst te worden in dezelfde ruimte als waar het
FLAM verwarmingstoestel zich bevindt en steeds op minstens 1 m
boven het Flam- toestel (waterpas – zie fig.5).
-
De trekregelaar zorgt voor een gelijkmatige maximum onderdruk
door de schoorsteentrek te begrenzen bij wisselende weers-
omstandigheden (vb. rukwinden).
-
De trekregelaar dient op 1m hoogte boven het toestel geplaatst te
worden, waterpas én altijd in dezelfde ruimte als waar het FLAM-
ver-warmingstoestel geplaatst is.
-
Door een constante doorgang van het luchtvolume in het schoor-
steenkanaal zal, als gevolg van het plaatsen van een trekregelaar,
de condensvorming bovenaan in het schoorsteenkanaal minder
snel optreden.
De plaatselijke, nationale en vooral de Europese wetgeving of
reglementering terzake is steeds primerend op deze aanbevelingen
en instructies. Bij iedere twijfel of grote afwijkingen gelieve ons
schriftelijk hiervan in kennis te stellen vóór de plaatsing en/of
alvorens eender welke handeling uit te voeren. Bij onvoldoende
bekwaamheid dient men zich te onthouden van het uitvoeren van
eender welke handeling aan het toestel of de installatie.
(enkel voor apparaten met een B11bs afvoer)
Voor een weinig ruwwandig, slecht
trekonderbrekingslucht
condens-
De trekregelaar dient steeds in het
11
van
het
