Enkel uit te voeren door een erkend gas-installateur met activiteitsattest
1
XXI : MONTAGE/DEMONTAGE VAN DE
WISSELAAR
ALVORENS DEZE WERKZAAMHEDEN AAN TE
VATTEN DE NETSPANNING UITSCHAKELEN
EN DE GASTOEVOER AFSLUITEN !
1)
DEMONTAGE
1° Laat het water van de installatie af.
2° Verwijder de glasdeur uit het toestel (zie hiervoor
hfdst IV, pag 12).
3° Verwijder de rookterugslagklep, dmv de klep en de
stang samen naar de scharnierkant te schuiven

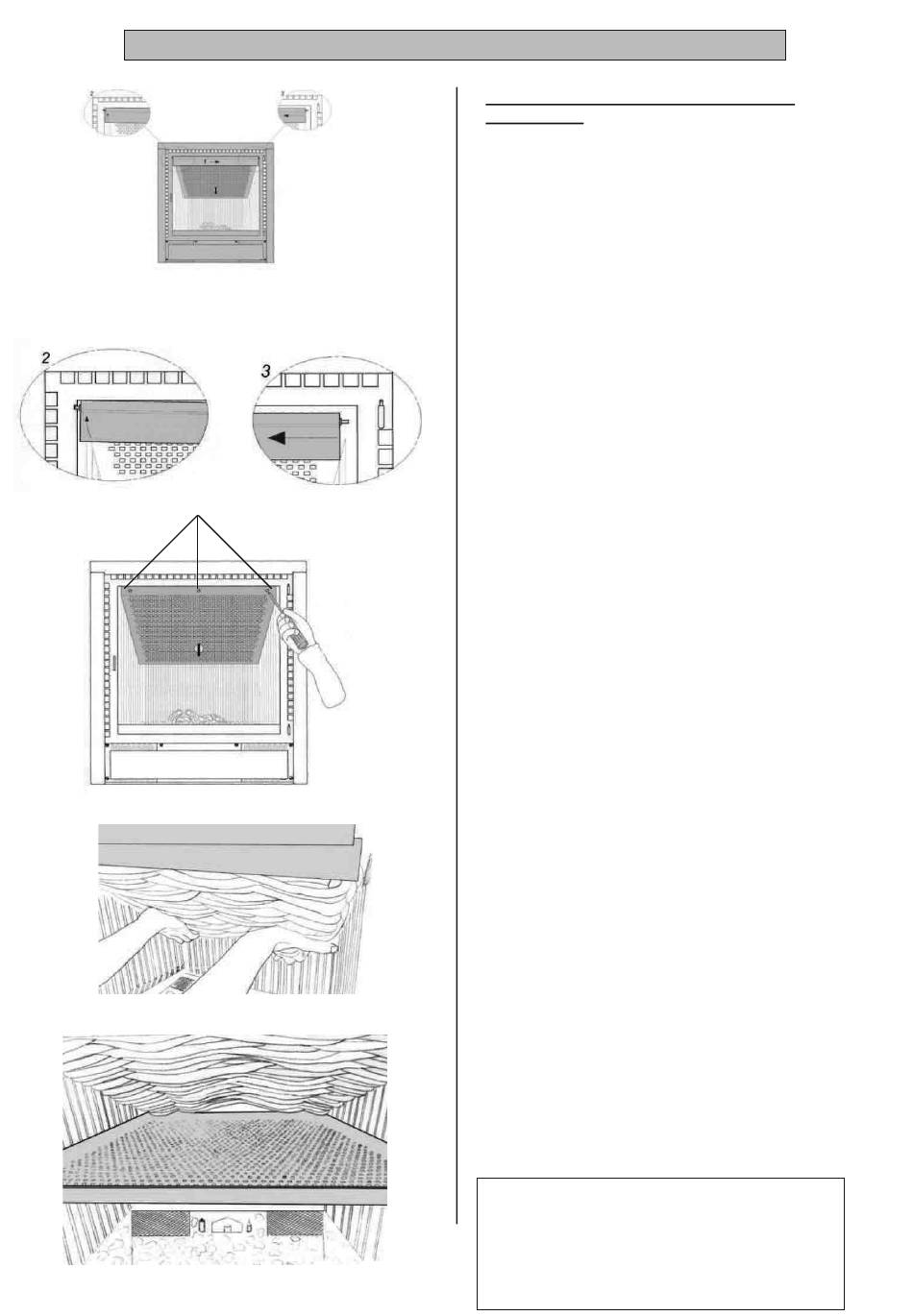

fig 72
(fig 70). De stang kan aan de andere zijde van de
kader uitgehangen worden (fig 71). Vervolgens kan
men de rookterugslagklep in zijn geheel uithangen
(fig 72).
4° Draai de 3 bouten van de straalplaat los (fig 73 n°1).
5° Neem de geperforeerde straalplaat uit, door de
voorkant van de straalplaat naar onder te laten
zakken. De achterzijde van de straalplaat moet u
omhoog heffen en dan naar u toe trekken, om deze uit
het toestel te verwijderen (fig 75).
6° De wisselaar moet voorzichtig losgemaakt worden uit
het toestel. De achterkant van de wisselaar moet u
naar boven heffen en vervolgens naar u toe trekken
fig 75). De achterkant laat u naar onder zakken,
waardoor de voorkant van de wisselaar tevens uit het
voorste ophangprofiel los komt (fig 76). Laat de
warmtewisselaar voorzichtig zakken en laat hem zo
hangen (fig 77).
7° De wisselaar moet nu ontkoppeld worden. Hiervoor
moet u de 2 schroefkoppelingen (binnen in, aan de
rugzijde van het toestel) losdraaien met behulp van
een steek/ring sleutel (fig 78).
handeling moet u de wisselaar ondersteunen met één
hand. Nu kan de wisselaar uit het toestel gehaald
worden.
2)
MONTAGE
1° Plaats de warmte wisselaar terug. Dit doet u door de 2
schroefkoppelingen (binnen in, aan de rugzijde van het
toestel) vast te draaien met behulp van een steek/ring
sleutel (fig 78).
2° Het water oplaten en controleren op lekdichtheid.
3° Hang de wisselaar in het voorste ophangprofiel en blijf
de warmte wisselaar ondersteunen met uw beide handen.
Trek de warmte wisselaar naar u toe en stoot deze
omhoog (fig 75). Nu kan u de wisselaar in het achterste
ophangprofiel inhaken en hierop laten rusten (fig 79).
4° Hang de geperforeerde straalplaat in het achterste
ophangprofiel en stoot de voorkant van deze straalplaat
tegen het voorste ophangprofiel. Blijf deze straalplaat
ondersteunen met 1 hand (fig 74).
5° Bevestig de geperforeerde straalplaat met de 3 bouten
vooraan aan het voorste ophangprofiel (fig 73).
6° Haak de rookterugslagklepstang in het voorziene gat
van de linkerzijkant van de kader (fig 80).
rookterugslagklep omhoog (fig 81), zodat u deze
vervolgens aan de scharnierkant kan inhaken (fig 82).
7° Plaats de glasdeur terug in het toestel (zie hfdst V, pnt
15 ev, pag 15 en hfdst VI, pnt 18 ev, pag 16).
