Enkel uit te voeren door een erkend gas-installateur met activiteitsattest

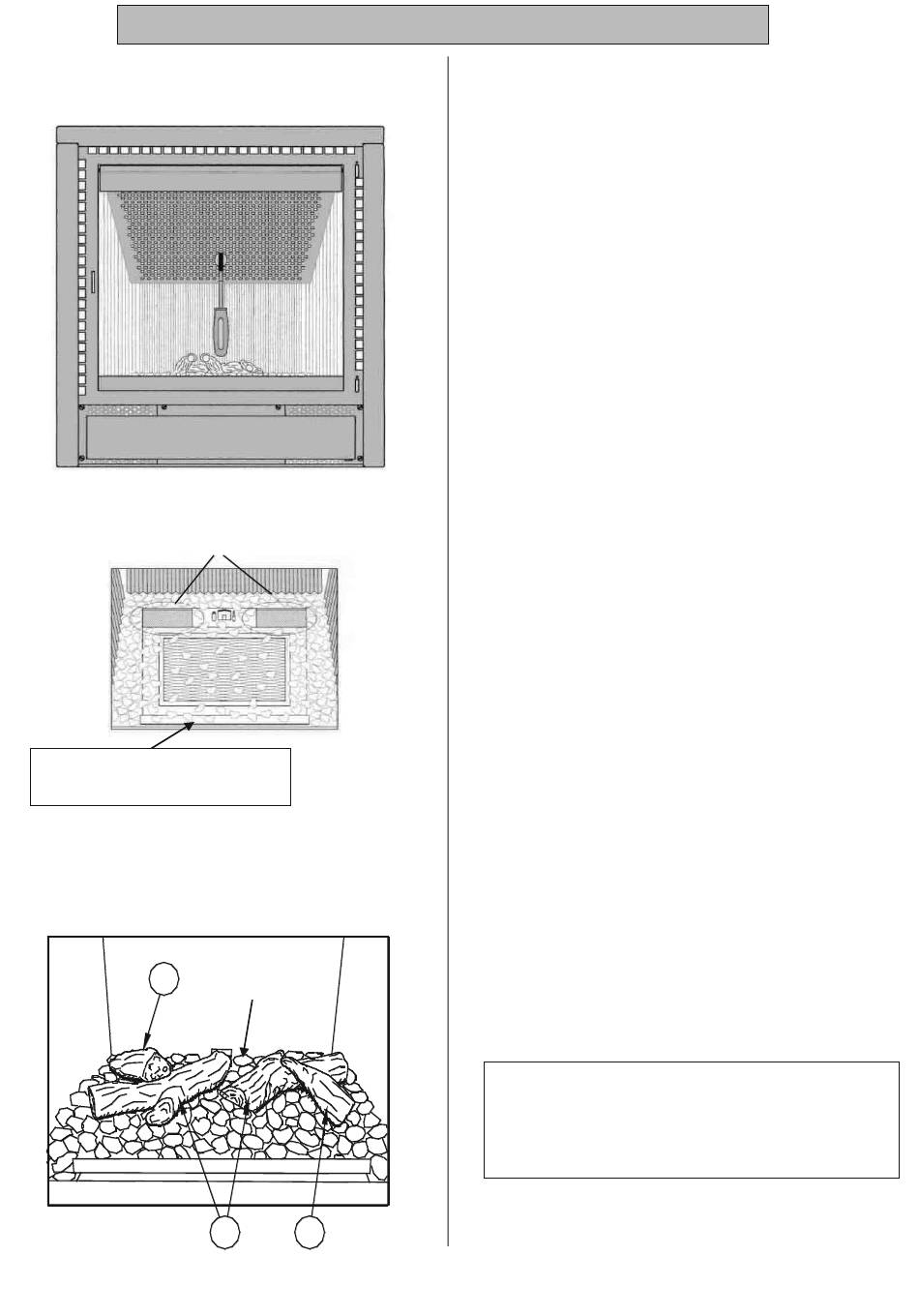

Fig 30
Op deze roosters mogen geen kooltjes of keien liggen.
Fig 31
Vrijlaten van opening tussen het
glas van de deur en de spoiler.
fig 32
3
11
11
11
5
9
9° De aansluitflexibel Ø 150 mm met CE- gekeurd overgangstuk
kan nu direct in het gietijzeren aansluitstuk (pag 13, fig 9 n°6)
van het verwarmingsapparaat geschoven worden.
vervolgens vast met plaatschroeven.
10° Draag er zorg voor dat de openingen achteraan het toestel (fig
27 n°7) te allen tijde open blijven. De minimale afstand tussen
de achterzijde van het toestel en de achterliggende muur wordt
bepaald door de afstandshouders (fig 27 n°7A). Er dient ook
zorg voor gedragen te worden dat er een opening van minimum
2 cm breed is tussen het toestel en de zijkanten van de
schouwmantel, of dat de schouwmantel voorzien is van
voldoende grote verluchtingsroosters boven- en onderaan (pag
13, fig 9 n°17).
11°Sluit het gasregelblok aan via de flexibele gasleiding (80 cm)
(pag 32, fig 27 n°10) op de vaste gastoevoerleiding. Deze dient
uitgerust te zijn met een afsluitkraan (niet meegeleverd) in de
onmiddellijke nabijheid van het toestel.
dient spanningsvrij te geschieden, ter voorkoming van
beschadiging van de gasregelapparatuur. De vaste gasleiding
dient aangebracht te worden links vooraan het toestel, zodat het
toestel, later, na afnemen van de omlijsting, 50 cm naar voren
verplaatsbaar is, zonder de gasleiding af te koppelen.
12°Wanneer het gaat om een inbouwhaard bevestig dan de
verschillende lamellen van de twee bijgeleverde omlijstingen
aan elkaar met de bijgevoegde clips. De omlijsting met de
kleinste afmetingen (pag 13, fig 9 n°9) dient met de magneten
centraal op de grootste omlijsting (pag 13, fig 9 n°8) geplaatst
te worden.
Vervolgens plaatst u beide omlijstingen op de
frontkader van het toestel (pag 13, fig 9).
13°Kijk na of het branderbed nog op een correcte manier
gemonteerd is.
Zie hiervoor het hoofdstuk XVII :
Montage/demontage van het branderbed.
14° De restrictie dient ingesteld te worden volgens de benodigde
restrictie (zie hiervoor het bijgeleverde restrictieblad pag 26).
Wanneer het gaat om een toestel met B11bs afvoer is het
mogelijk dat er gebruik wordt gemaakt van een schijf. Met
behulp van een schroevendraaier kan deze stralingsplaat hoger
of lager geplaatst worden (pag 33, fig 30).
15°Strooi de gloeikooltjes (pag 33, fig 32 n°11) met de nodige zorg
uit over de bodem van het toestel en zorg ervoor dat ze
gelijkmatig zijn verdeeld, zodat de gasdoorstroming niet wordt
gehinderd. Zorg er ook voor dat het mechanisme van de
waakvlam (fig 31) en de spoileropening voor de secundaire
luchttoevoer (fig 31) vrij blijft.
keramische houtblokken (optioneel) in het toestel volgens fig
32 voor de toestellen groter dan 63 (4 blokken). Zorg ook hier
dat de gasstroom niet gehinderd wordt.
Het is ten strengste verboden het aantal blokken te wijzigen,
evenals andere imitatieblokken te gebruiken dan de
voorziene FLAM-imitatiehoutblokken.
grootte, de vorm en de samenstelling belangrijk is.
De plaatselijke, nationale en vooral de Europese wetgeving of
reglementering terzake is steeds primerend op deze aanbevelingen en
instructies. Bij iedere twijfel of grote afwijkingen, gelieve ons schriftelijk
hiervan in kennis te stellen voor de plaatsing en/of alvorens eender welke
handeling uit te voeren. Bij onvoldoende bekwaamheid dient men zich te
onthouden van het uitvoeren van eender welke handeling aan het toestel of
de installatie.
33
Zet
De gasaansluiting
Plaats vervolgens de
Dit omdat de
